多机位深度相机可调式安装固定支架

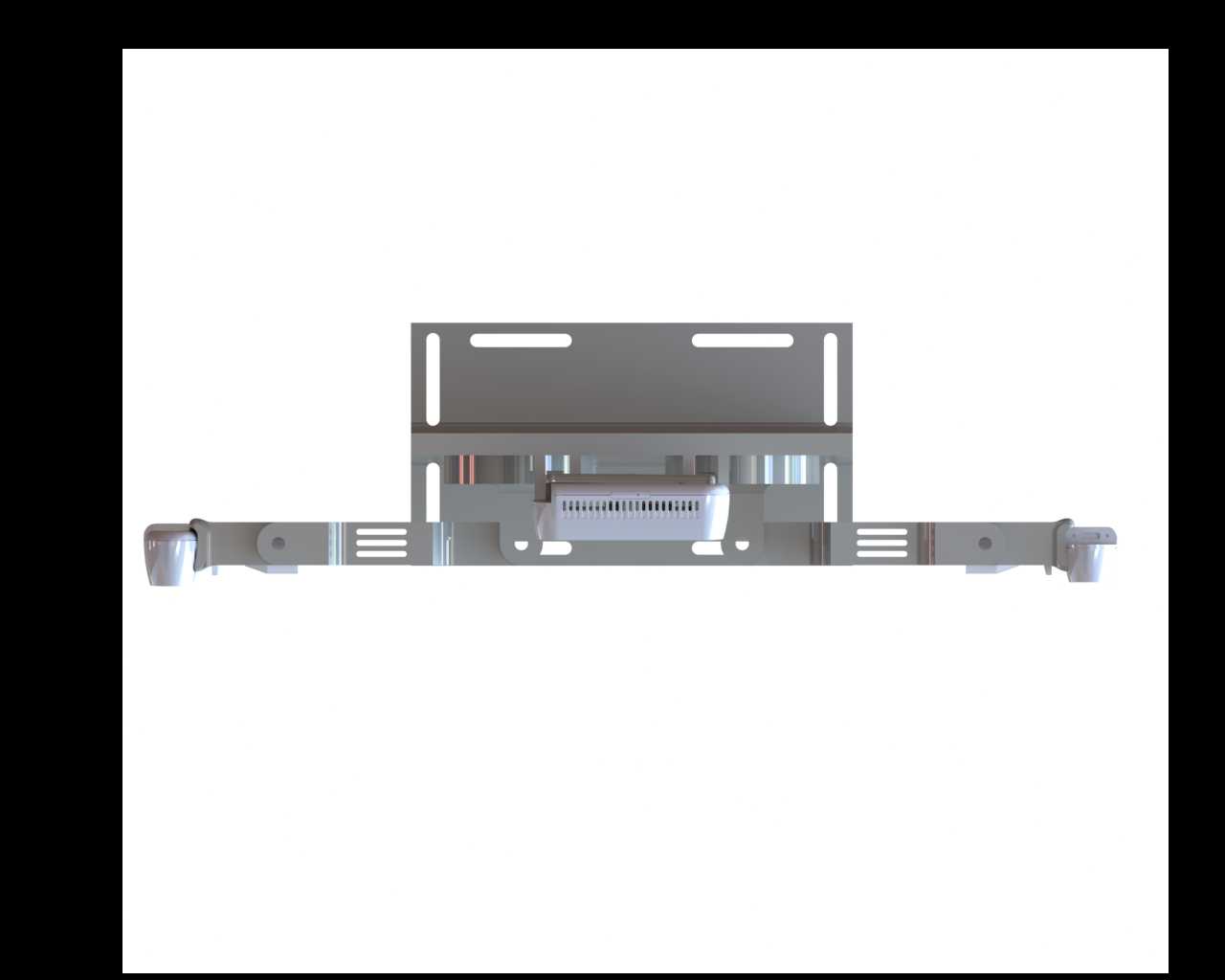

这款支架主要面向机器视觉检测工位、三维重建数据采集场景、多相机协同定位单元的安装需求设计，可同时搭载三台英特尔D435系列深度相机，解决单相机视场覆盖不足、多相机位姿难以统一校准的现场问题。在实际产线部署中，这类支架常被安装在检测工位的铝型材框架侧边、AGV小车的顶部探测端、三维扫描工作站的支撑立面上，为多相机阵列提供稳定的安装基准，避免设备运行过程中的振动导致相机位姿偏移，影响点云拼接精度与检测数据稳定性。

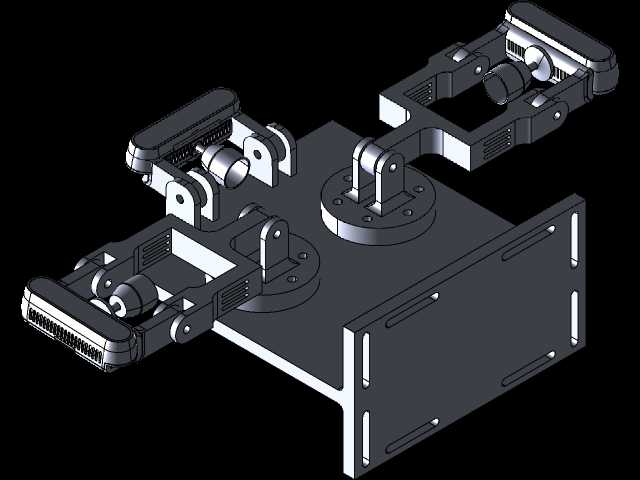

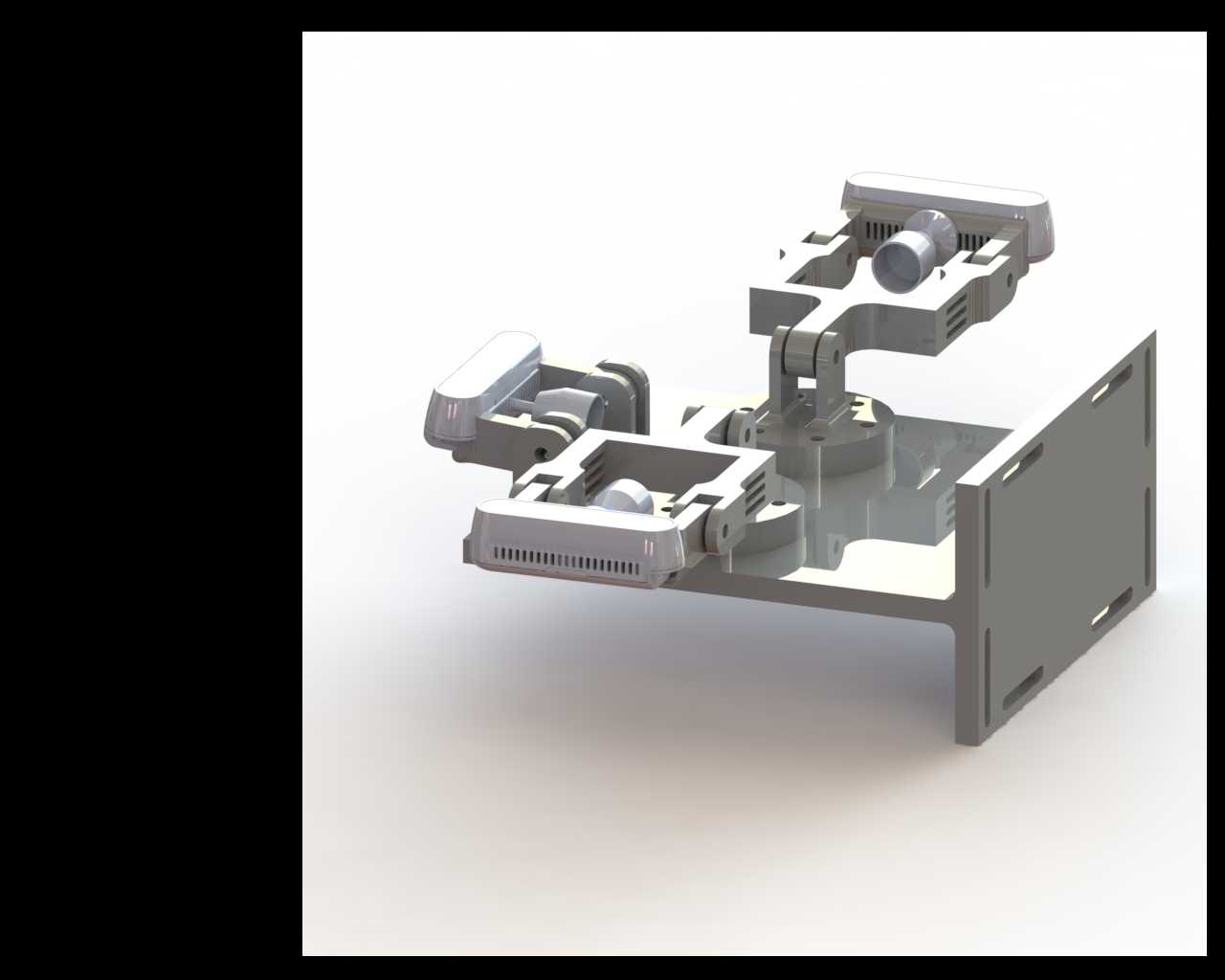

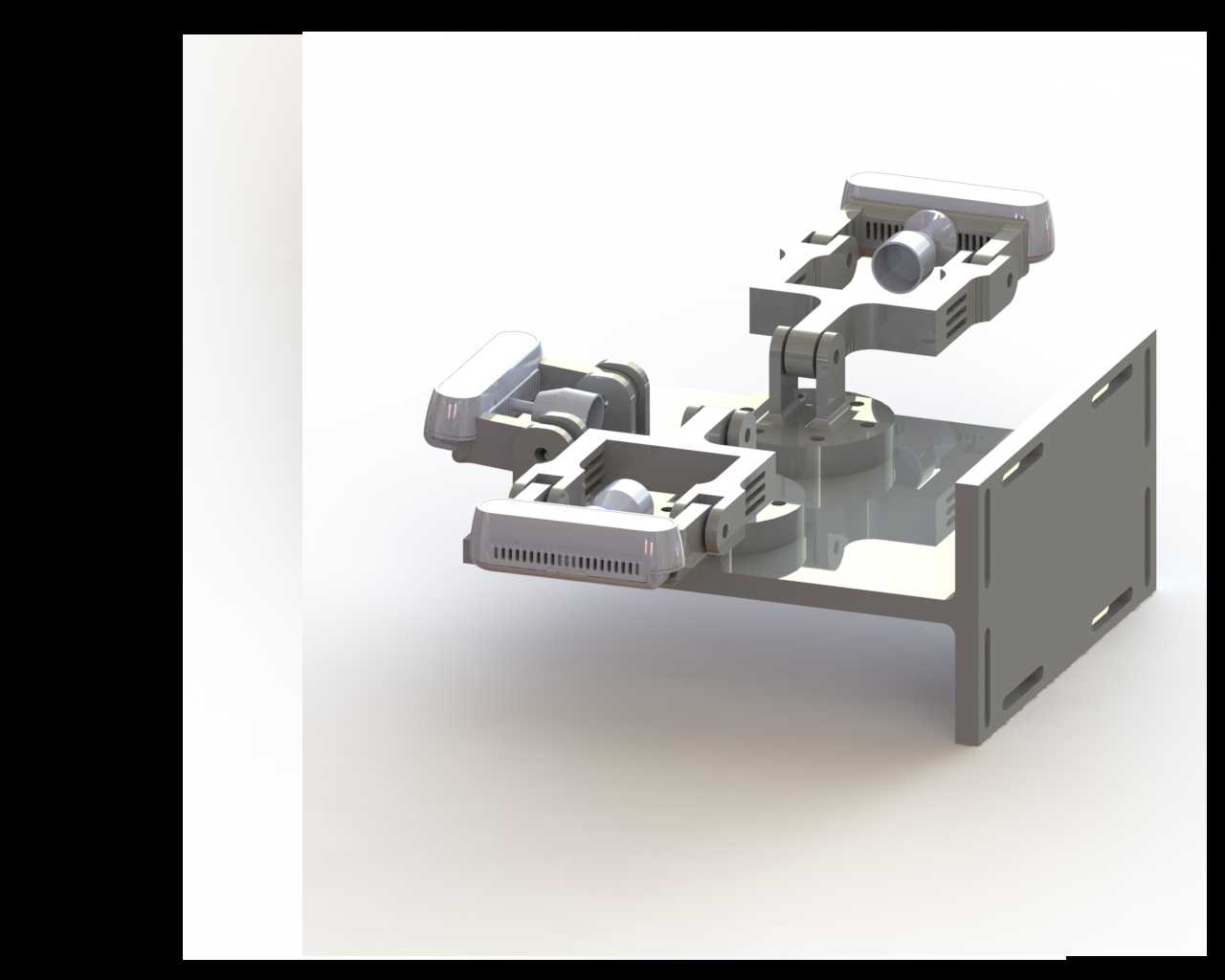

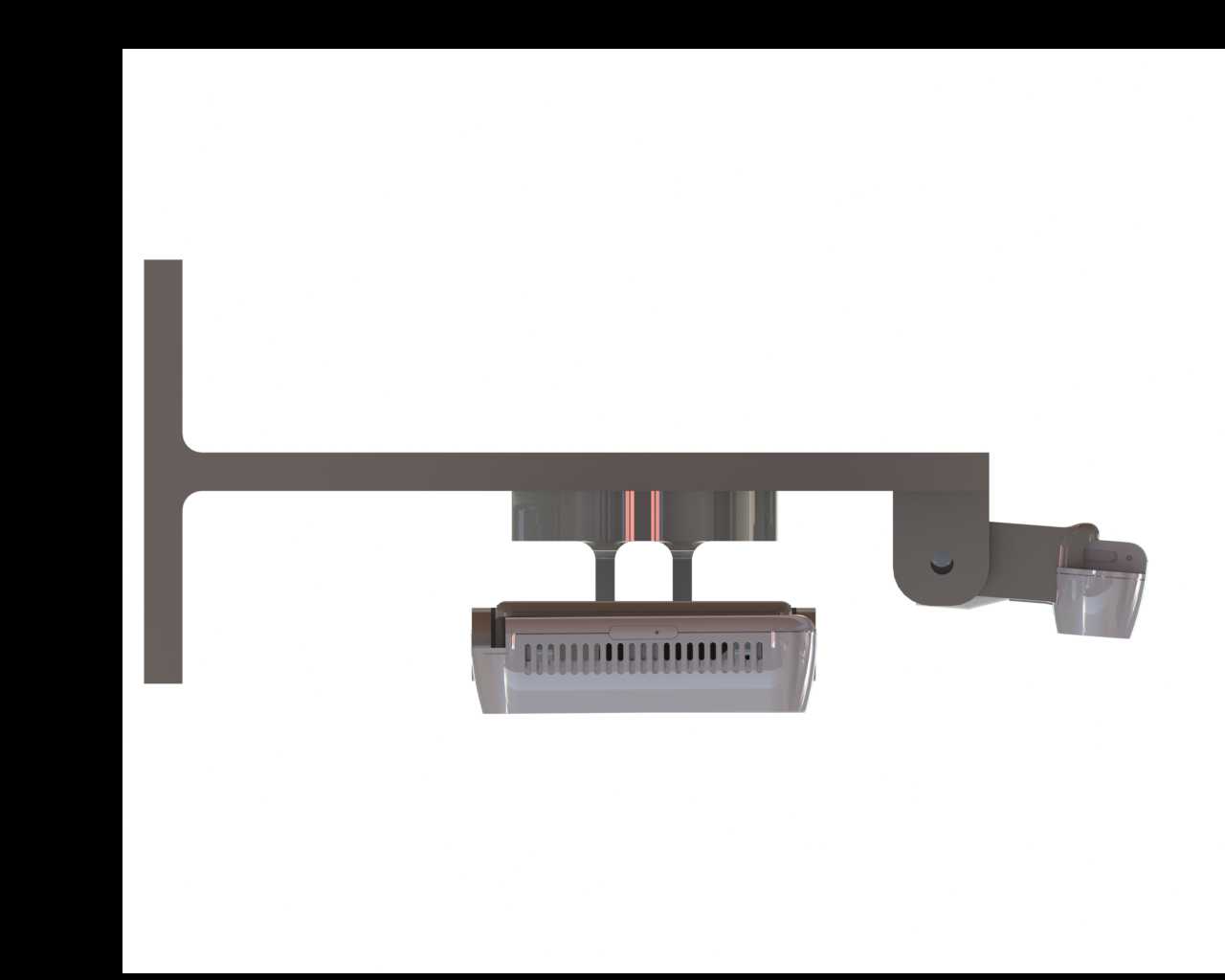

设计过程中优先考虑了位姿调节的灵活性，每个相机安装位都设置了独立的铰接调节结构，可实现俯仰角度±45°范围内的无级调整，同时中部的旋转基座支持水平方向360°回转，能够根据不同工位的视场要求，灵活调整每台相机的朝向，无需重新打孔安装即可完成视场覆盖范围的调试。支架的底座采用L型折弯结构，两个垂直面上都预留了标准安装孔位，既可以贴附在垂直立面安装，也可以固定在水平工作台面上，适配不同现场的安装空间条件，安装边界可适配厚度20-40mm的铝型材框架、厚度5-15mm的钢板安装面，无需额外加工过渡连接板即可完成固定。

结构上采用了分体式组装设计，每个相机夹持位都做了与相机外形匹配的限位卡槽，安装时可直接将相机卡入卡槽，通过侧边的紧定螺钉完成固定，避免相机在长期使用中出现滑移。支架的各活动铰接部位都设置了阻尼锁紧结构，调整到位后拧紧锁紧螺钉即可固定位姿，不会因为设备运行的微幅振动出现角度偏移。考虑到深度相机的散热需求，每个相机安装位的下方都预留了散热间隙，不会遮挡相机本体的散热格栅，保证相机长时间运行时的散热效率，避免过热导致的帧率下降、测距精度漂移问题。

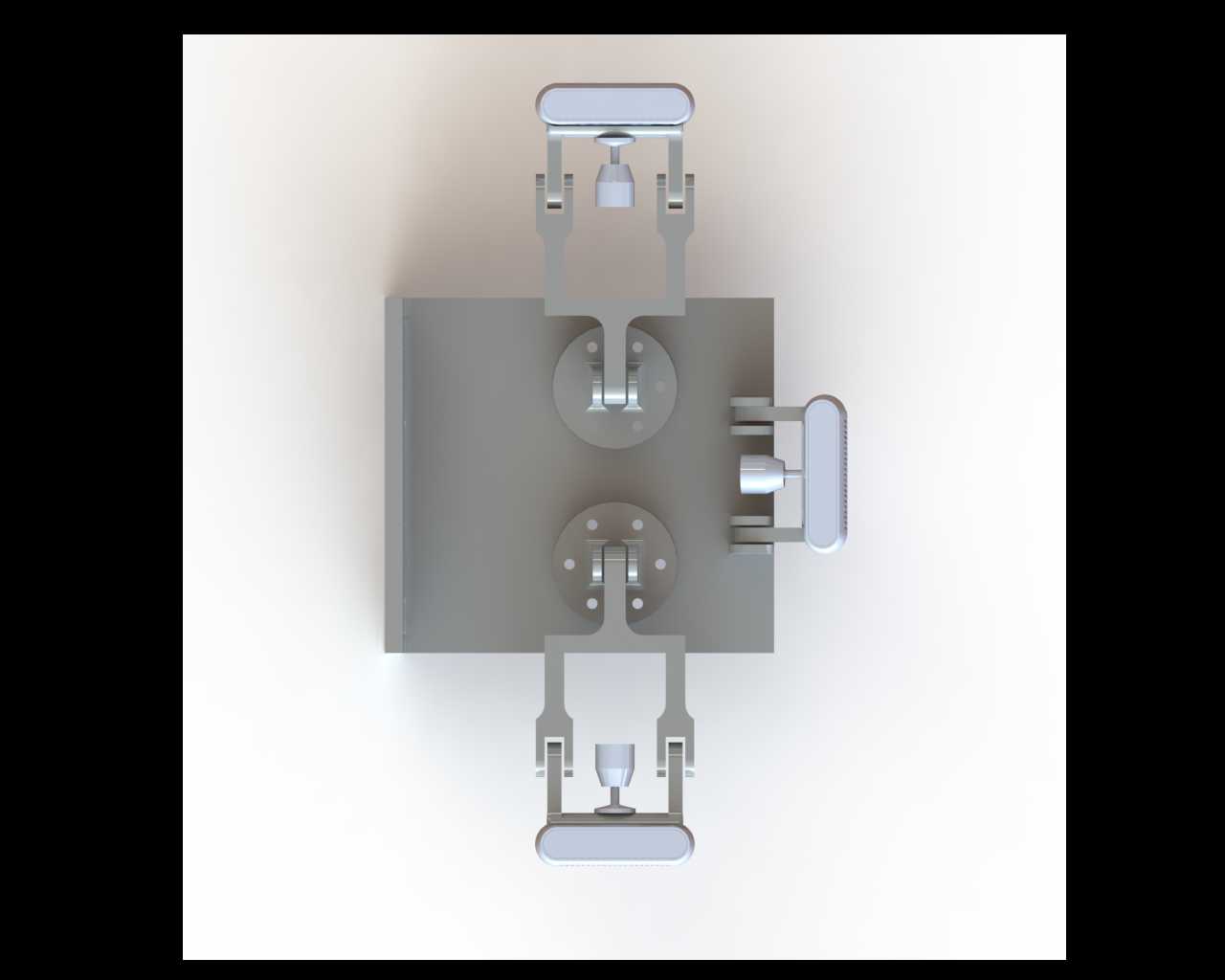

在安装尺寸设计上，相邻两个相机安装位的中心距经过反复校核，既保证三台相机的视场能够在目标工作距离内形成足够的重叠区域，满足点云拼接的视场重叠要求，又不会因为间距过小导致相机之间出现视角遮挡，同时整体结构的外轮廓尺寸控制在紧凑范围内，不会占用过多的工位安装空间，在狭窄的设备内部也能完成部署。支架的所有棱边都做了倒角处理，避免安装调试过程中划伤操作人员或相机连接线，走线位置预留了专用的理线缺口，可将相机的数据线与供电线沿支架本体排布，避免线缆散乱影响设备运行。
