FTC通用6-32规格螺丝配套组件结构

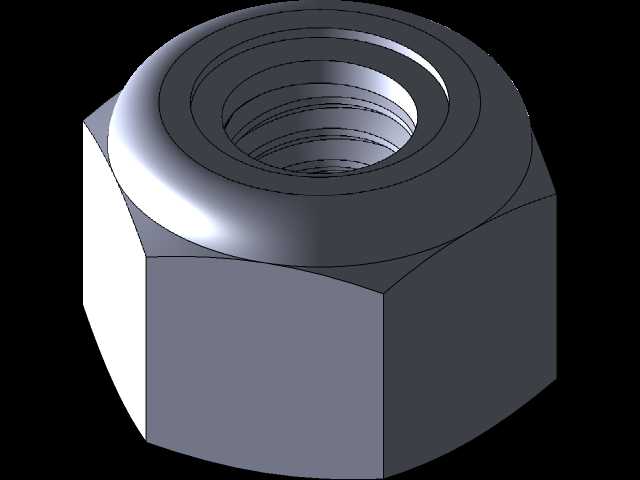

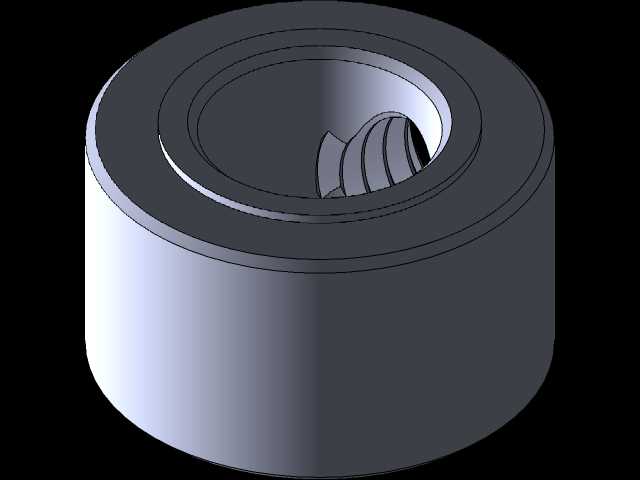

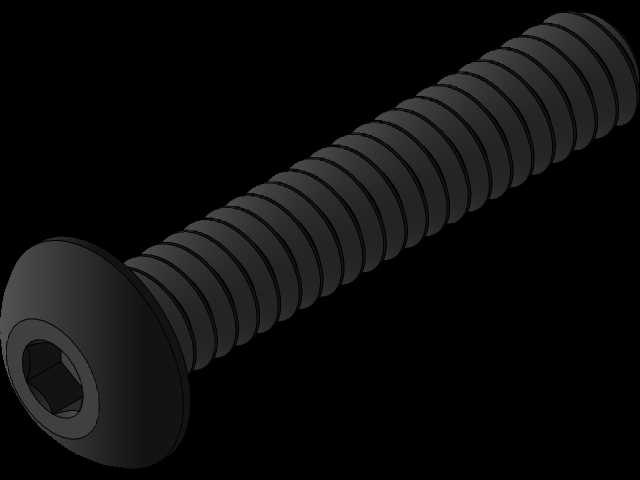

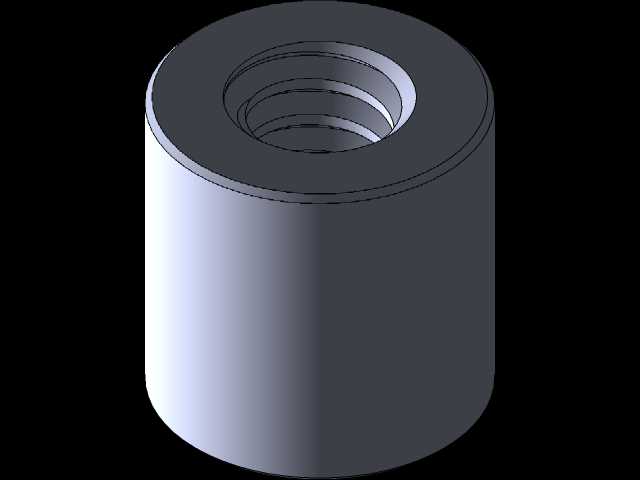

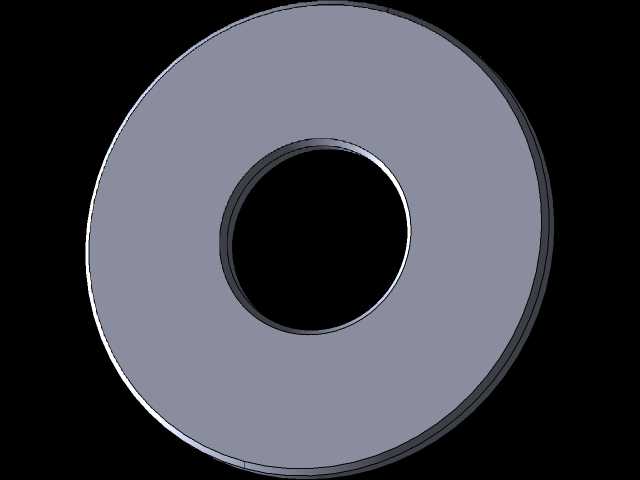

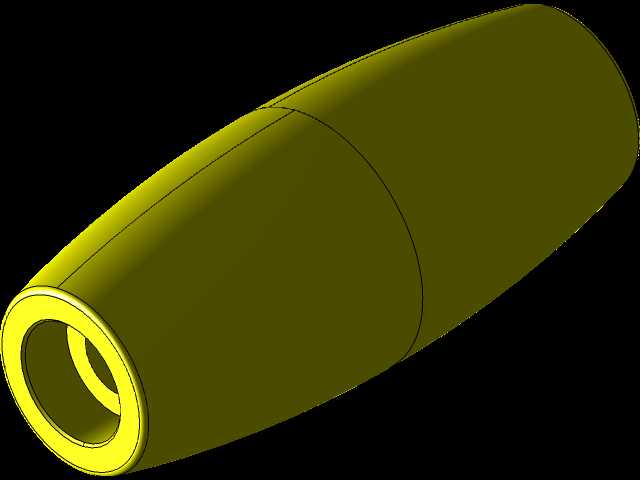

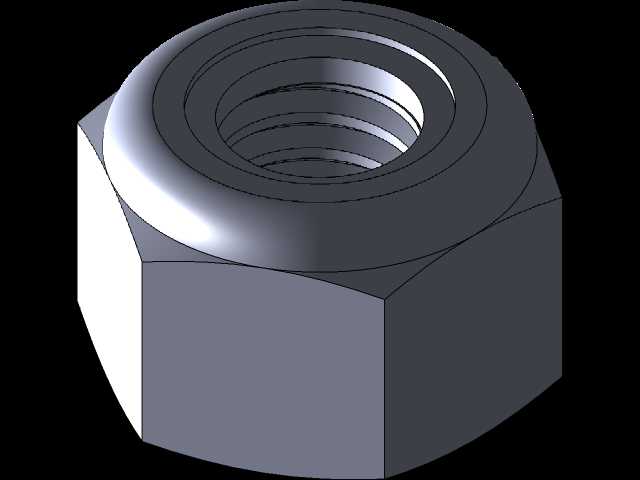

这套6-32规格的通用连接组件，是FTC赛事相关设备搭建、小型非标工装装配场景里常用的紧固类零件，日常做桌面级小型机械结构调试、教学类机械装置组装时，这类小规格紧固件的使用频率非常高。从结构设计来看，螺丝采用内六角圆柱头的头部形式，这类头部设计的优势在于拧紧时受力均匀，配套的内六角扳手可以施加足够的锁紧力矩，不会像一字或者十字槽螺丝那样容易出现滑牙问题，在需要反复拆装调整的实验类装置、竞赛类设备结构里，这种头部形式的螺丝耐用性更强，能承受多次拆装而不损坏驱动槽。螺纹部分采用标准6-32统一螺纹牙型，牙距精度符合通用紧固件的公差要求，和对应规格的螺母、预制螺纹孔配合时，旋合顺畅无卡滞，螺纹有效长度覆盖了小型结构件常见的叠层厚度范围，搭配的平垫片可以分散螺丝头部对被连接件表面的压应力，避免软质板材、薄壁型材在锁紧时出现表面压痕甚至局部变形的问题。做三维建模的时候，这类标准件的建模重点在于螺纹收尾处的过渡处理，不能直接把螺纹牙型切到头部端面位置，要留出合理的退刀结构，和实际机加工生产的零件结构保持一致，否则在做装配干涉检查的时候，会出现虚拟装配下的误报问题。安装边界方面，圆柱头的外径尺寸控制在对应螺纹规格的标准范围内，沉孔安装时只需要按照标准沉孔直径和深度加工安装位，就能让螺丝头部完全埋入构件表面，不会突出结构外表面造成剐蹭风险，螺杆部分的外径公差取负偏差，穿过预制光孔的时候不会出现卡滞，光孔和螺杆的间隙控制在合理范围，既能保证装配便利性，也不会因为间隙过大造成连接错位。实际应用里，这类组件除了FTC竞赛设备的框架搭建，也能用于小型电子设备外壳固定、3D打印非标零件的连接、教学实验台的辅助结构紧固，不同场景下只需要根据被连接件的总厚度选择对应螺杆长度的规格即可，垫片的使用场景主要是被连接件为非金属材质、表面有涂层或者板材厚度较薄的情况，通过垫片增大接触面积，降低单位面积的压力，保护被连接件表面，同时也能在一定程度上起到防松的效果，在震动幅度不大的静态结构里，不需要额外添加防松胶或者弹垫就能满足锁紧要求。建模过程中对头部的内六角驱动孔尺寸做了标准适配，对应的扳手尺寸完全符合行业通用标准，装配时可以直接调用标准内六角扳手的模型做装配模拟，验证工具操作空间是否足够，避免结构设计完成后出现扳手无法伸入拧紧的问题。螺纹部分的建模没有采用过度简化的贴图方式，而是做出了真实的牙型结构，在做结构受力仿真的时候，可以更准确地模拟螺纹旋合面的受力分布，给后续的结构强度校核提供更贴近实际的模型基础。
