JST2pin直角电路板连接器结构设计

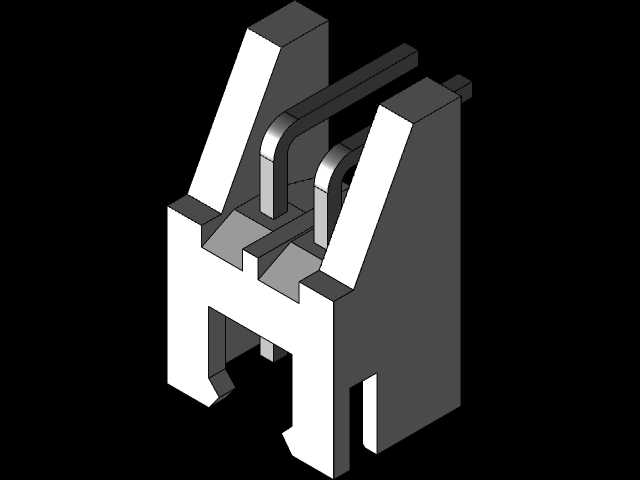

在消费电子、工业控制板卡的板级互联场景中，板对线直角连接器的选型与结构合理性，直接影响整机装配效率与长期连接可靠性。这款2pin直角插座的结构设计，完全贴合PCB板端贴装后侧向出线的装配需求，解决了直插式连接器出线方向垂直于板面、占用整机内部垂直空间过大的痛点，在空间局促的嵌入式设备、小型化工控模块内部应用十分广泛。从结构功能来看，该连接器采用直角弯针设计，插针与插座本体呈90度弯折形态，焊接端贴合PCB板面完成波峰焊或回流焊固定后，插接端平行于板面朝向设备侧壁方向，线束可沿设备壳体内壁走线，无需额外弯折线束预留转弯半径，既避免了线束过度弯折导致的线芯断裂风险，也能压缩整机内部的走线冗余空间。设计过程中，插针的弯折半径经过反复校核，既保证弯折处金属内部应力处于材料屈服强度以内，避免长期使用后插针回弹导致接触不良，也控制弯折处的外形凸起不会超出插座本体的安装边界，不会和板上周边的电容、电阻等表贴元器件产生装配干涉。插座本体的塑壳采用定位凸台结构，在PCB对应位置预留定位孔后，插件装配时可通过凸台完成预定位，无需治具辅助即可快速摆正位置，焊接过程中不会出现偏移浮高问题。塑壳两侧的卡扣结构可与对接插头完成锁止，设备受振动冲击时不会出现松脱，接触件的接触电阻保持稳定，不会因为瞬断导致设备信号传输异常。安装边界方面，该插座的塑壳本体宽度、插针伸出长度都经过紧凑化设计，贴装到PCB板后，本体距离板面的高度控制在极低范围，周边元器件的布局安全距离预留0.8mm即可满足安规与装配要求，适合高密度布板的小型化电路设计。插针的焊盘尺寸按照行业通用规范设计，兼容常规的PCB加工工艺，无需额外调整焊盘钢网开口即可保证焊接良率。在实际设备装配场景中，这类直角连接器常被用于电源输入、低速信号传输的板端连接，相比线对板直连方案，其侧向出线的特性能让整机内部走线更规整，装配工位的操作工可快速完成线束插接，无需调整线束走向，大幅提升整机组装的作业效率。塑壳的导向槽设计可避免插头反插，装配时无需额外核对防呆标识，顺着导向槽推入即可完成可靠连接，降低了人工装配的出错概率。
