小型风力涡轮机传动结构三维设计

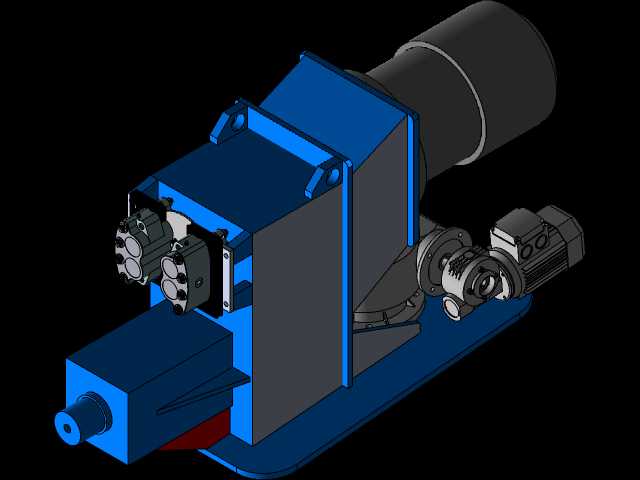

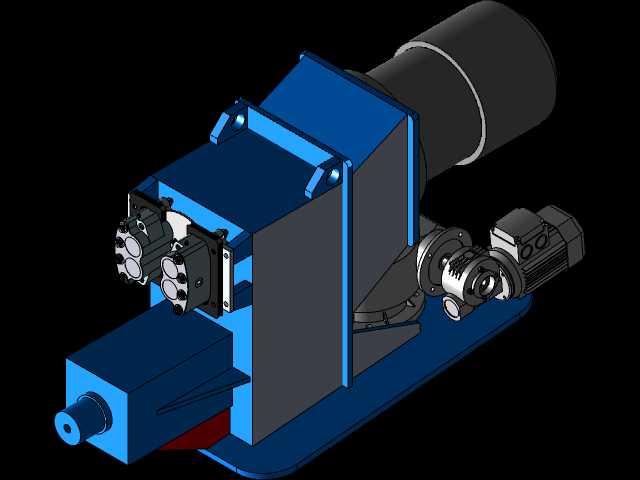

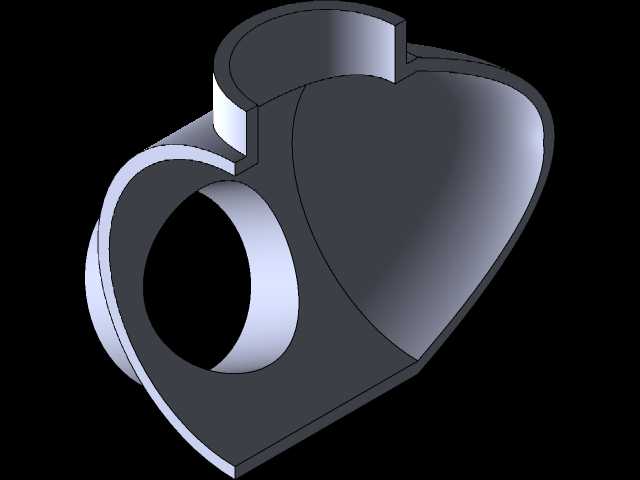

　　这套风力涡轮机的三维结构设计，核心面向分布式小型风能利用场景，可适配离网型供电系统、小型户外作业站点、偏远区域辅助供电等工况，承担风能捕获到机械能转换再对接发电单元的核心传动功能，区别于大型兆瓦级风电机组的复杂变桨偏航结构，该设计更侧重紧凑化安装与低维护需求的落地适配。从结构功能来看，整套机构集成了风轮对接主轴、齿轮增速腔体、侧置辅助驱动单元、安装基座几个核心模块，风轮侧的主轴采用锥面定位配合平键传递扭矩，可适配直径1.2-1.8米范围的小型风轮安装，输入端轴伸长度预留了风轮轮毂锁紧螺母的安装空间，同时轴端设计有防尘密封的配合台阶，避免户外工况下沙尘进入轴承位造成磨损。

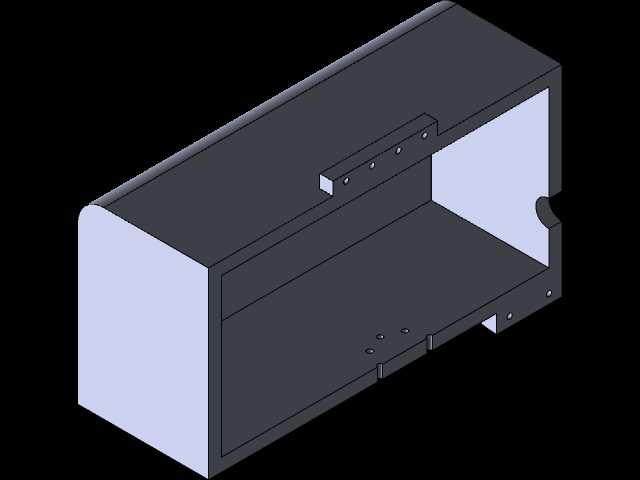

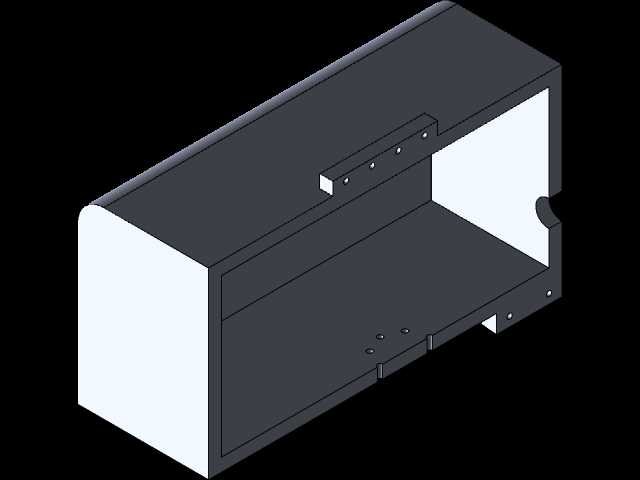

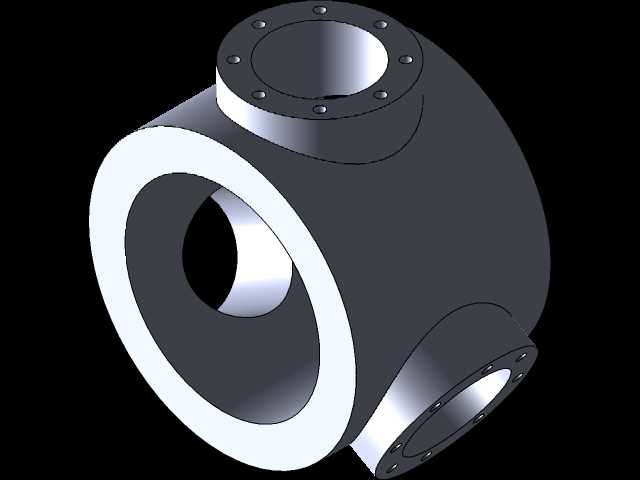

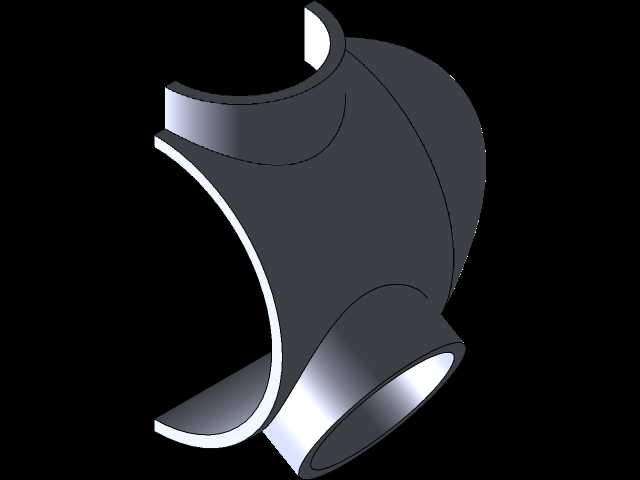

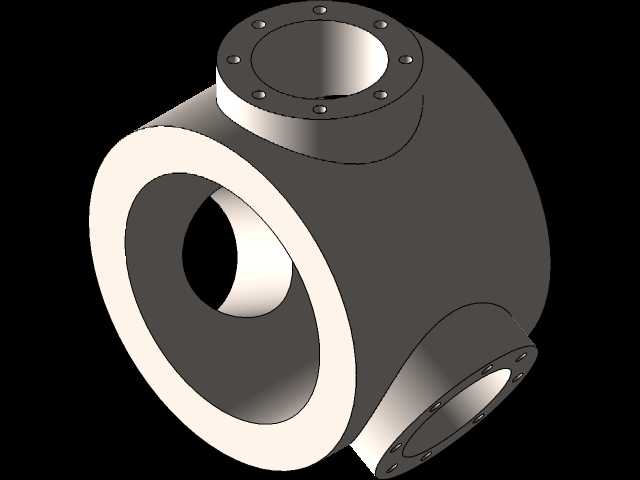

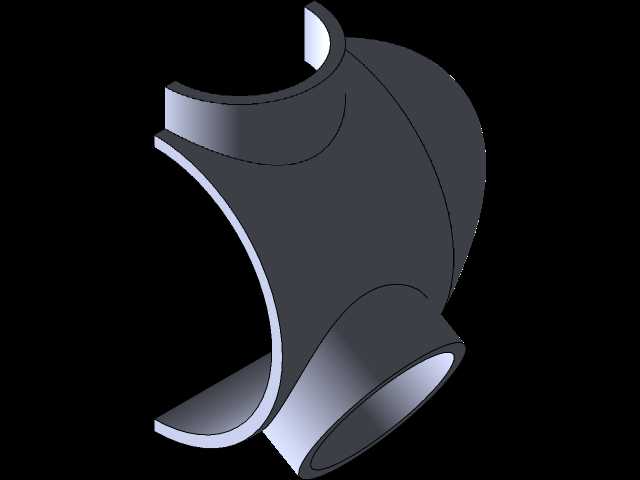

　　增速腔体采用斜齿轮传动布局，相比直齿轮传动运行噪音更低、承载重合度更高，可将风轮端每分钟几十转的低转速提升至发电单元所需的额定转速区间，腔体侧壁预留了观察油位的视窗安装位，同时底部设计有换油螺塞接口，方便后期运维时更换齿轮润滑油。侧置的辅助驱动单元实际可适配手动盘车、低速调试或者制动释放功能，通过蜗轮蜗杆副与主传动链连接，具备反向自锁特性，可在极端大风工况下配合制动机构锁定风轮，避免超速飞车风险，该单元的安装法兰采用标准止口定位，可直接适配市面常规的小功率驱动电机或者手动操作组件，无需额外加工转接板。

　　安装基座采用整体式焊接钢结构的设计思路，底部预留了四个M16的地脚螺栓安装孔，孔位间距控制在280mm×180mm范围，可直接固定在预制混凝土基础或者钢制塔架顶端的安装平台上，基座与增速腔体之间设置有调整垫片的安装间隙，可在装配时调整齿轮副的啮合侧隙，补偿加工带来的形位公差误差。设计过程中充分考虑了户外工况的防护需求，所有外露的配合面均设计有O型圈密封槽，电气接口位置预留了防水格兰头的安装空间，整体结构的重心落在安装基座的中心区域，可降低塔架顶端的偏载力矩，减少风载作用下的结构振动。

　　整套结构的外形轮廓控制在长620mm、宽320mm、高380mm范围内，不含风轮的整体重量控制在75kg以内，方便单人携带至安装现场完成组装，不需要大型吊装设备配合。在传动链的强度校核层面，主轴采用40Cr调质处理，轴承选用深沟球轴承配合圆锥滚子轴承的组合布局，可同时承受风轮带来的径向载荷与轴向推力，齿轮副采用20CrMnTi渗碳淬火处理，齿面硬度达到HRC58-62，可承受瞬时1.5倍额定扭矩的冲击载荷，适配户外阵风工况下的载荷波动。结构上还预留了转速传感器、温度传感器的安装位置，可后期加装状态监测模块，实时监控传动链的运行状态，提前预判轴承磨损、齿轮点蚀等故障风险。不同于大型风电机组的模块化拆分设计，该结构将增速腔体与安装基座做了集成化设计，减少了连接法兰的数量，也就降低了连接螺栓松动、密封面渗漏的故障点，更适合缺乏专业运维条件的使用场景。在安装边界层面，风轮安装后整体的旋转直径范围内无结构干涉，侧置辅助单元的突出位置距离主腔体中心120mm，不会与塔架的支撑结构产生碰撞，输出端的轴伸采用标准的φ28mm轴径配合6×6mm平键，可直接对接常规的小型永磁同步发电机，不需要额外定制联轴器转接件。
