脚踏式人力机械能收集发电装置

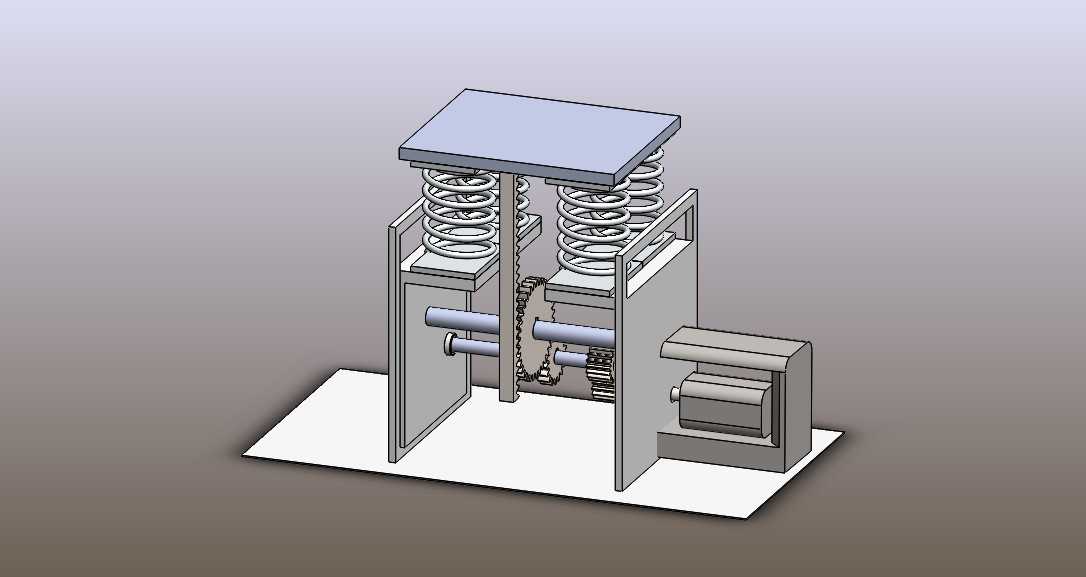

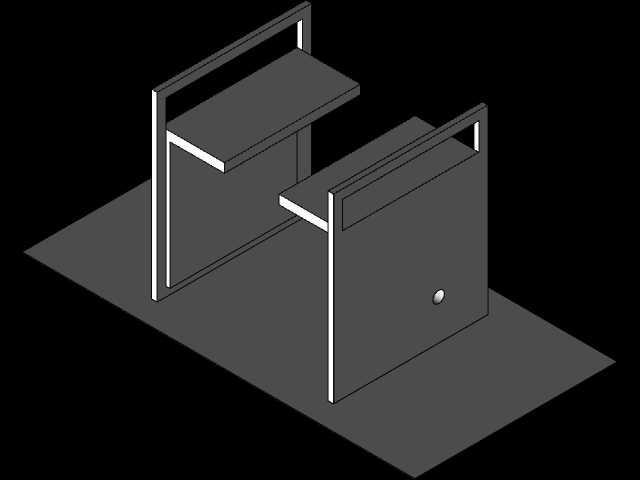

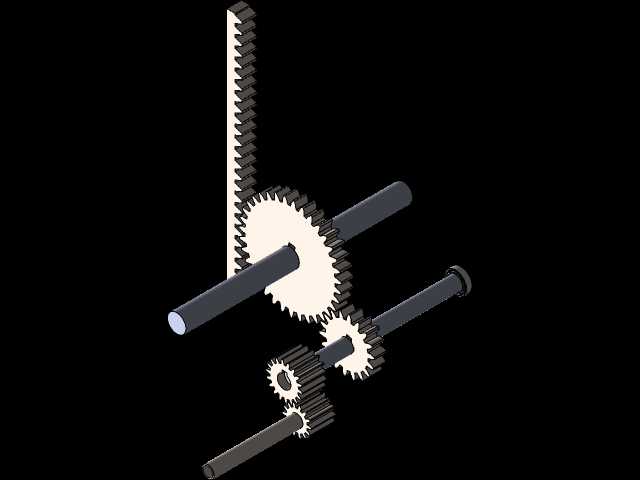

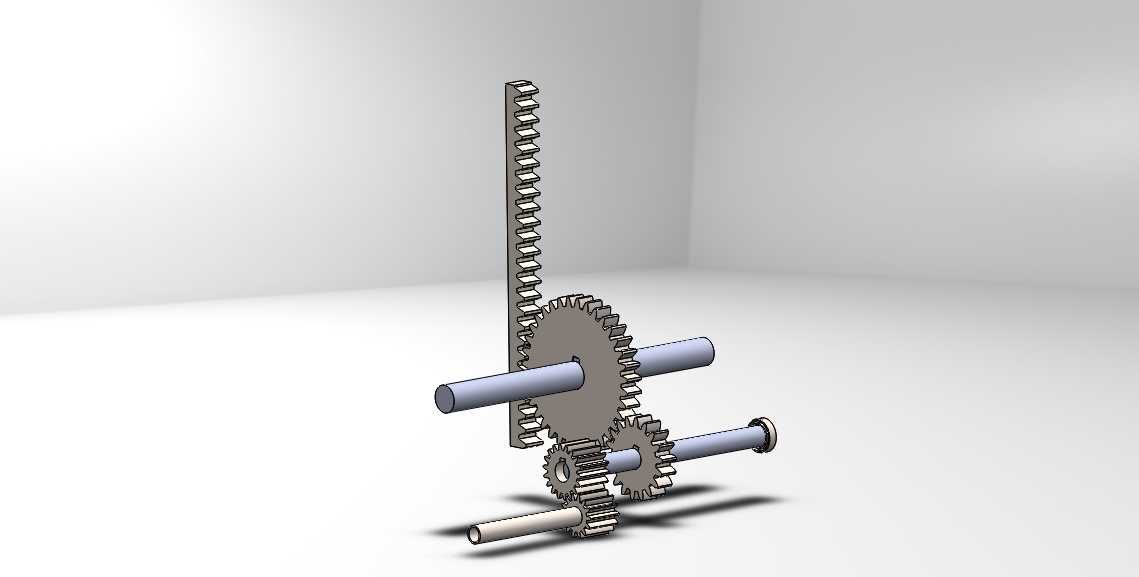

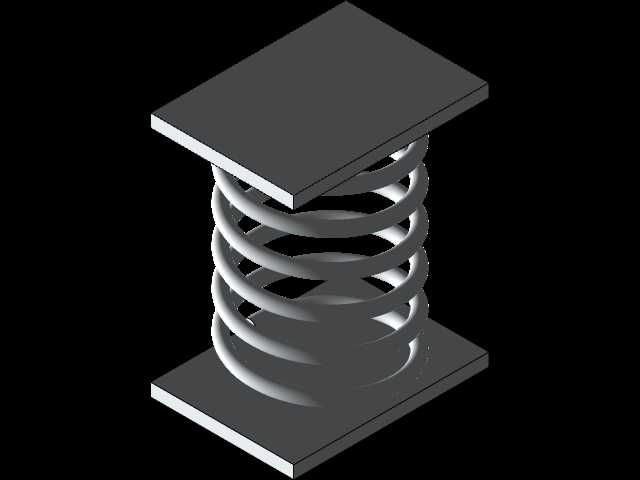

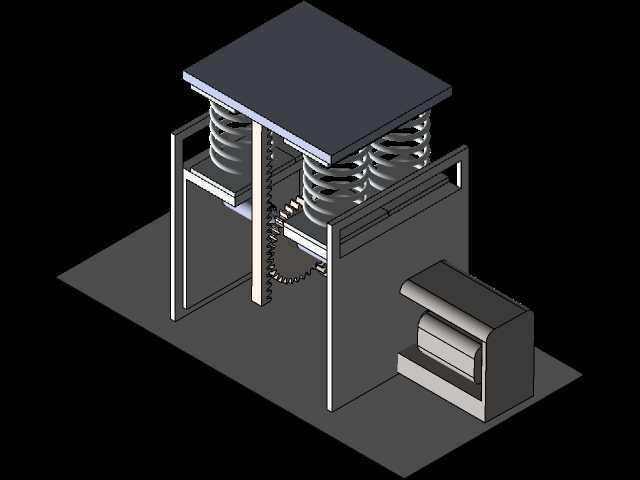

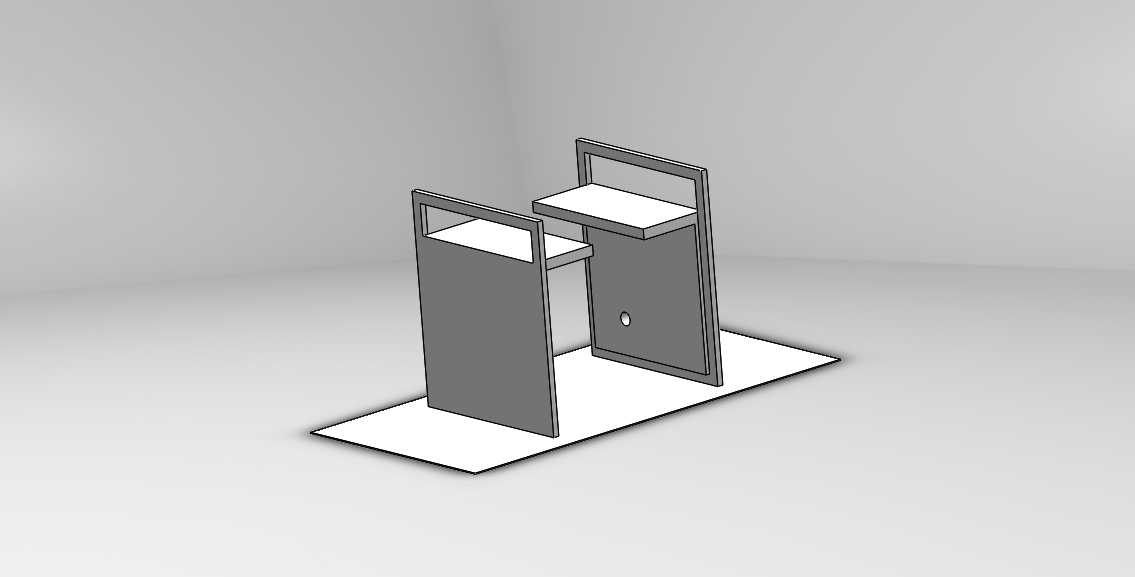

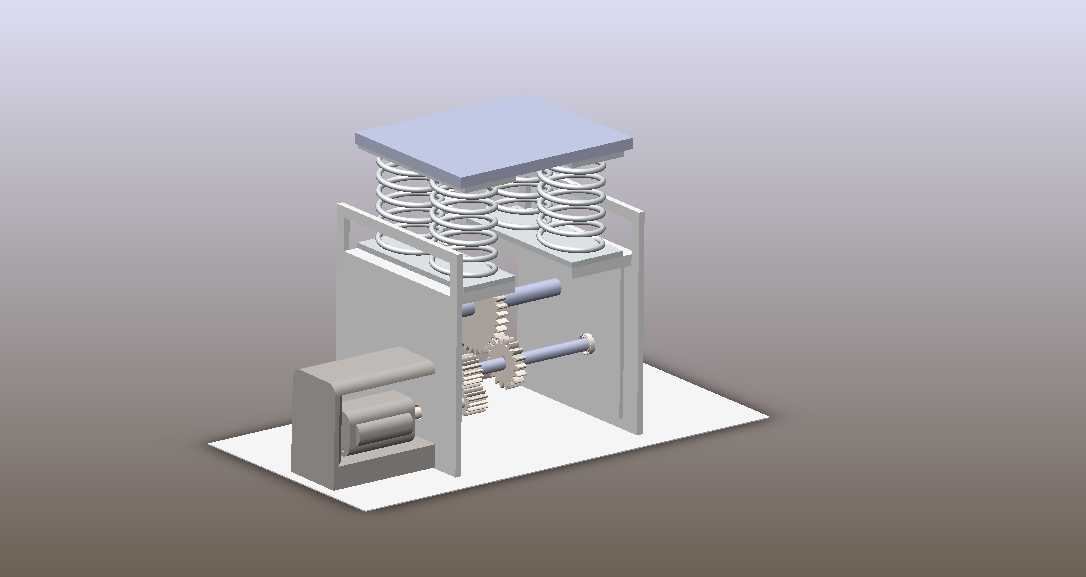

这款脚踏式人力发电装置，核心针对人流密集公共场景的零散机械能回收需求设计，可部署在火车站、汽车站、城市步行街、校园步道等人员高频通行的区域，利用行人步行踩踏的动作完成能量转换，无需额外消耗传统能源即可产出可存储的电能，适配低功耗公共设施的供电需求，比如步道指示灯、小型信息屏、公共USB充电端口等场景的补能使用。从结构设计逻辑来看，装置采用上下分层的承压框架结构，顶部为带防滑纹理的踩踏承力面板，面板下方对称布置多组螺旋压缩弹簧，既承担行人踩踏时的竖向载荷缓冲，也能在踩踏动作结束后驱动面板自动复位，保障连续踩踏动作下的机构循环响应。传动部分采用链传动结合棘轮棘爪的单向传动结构，可将踩踏时的竖向直线运动转换为旋转运动，同时避免复位过程中传动机构反转损耗动能，传动末端直接连接发电模组，将旋转机械能转换为电能后，通过内置的整流稳压模块输入配套储能电池完成电能存储。安装边界方面，装置整体采用地埋式适配设计，外露的踩踏面板与地面铺装高度齐平，不会对行人正常通行造成阻碍，框架主体采用型材焊接结构，外部预留检修盖板开口，方便后期对传动部件、发电模组、储能单元进行维护更换。结构设计过程中充分考虑了公共场景的大流量使用需求，弹簧选型匹配成年人常规步行的踩踏力区间，传动部件的耐磨等级按日均万次踩踏的使用寿命做冗余设计，发电模组的输出参数经过匹配调校，在常规步行踩踏频率下即可达到额定输出功率，不会出现踩踏阻力过大影响行人通行体验的问题。整套装置的结构布局紧凑，各功能模块分区明确，承压框架、传动组件、发电单元、储能模块之间预留足够的安装间隙，既避免运动干涉，也方便装配过程中的公差调整，外露部件做圆角钝化处理，消除公共场景下的磕碰安全隐患。
