脚踏式行人踩踏动能回收发电装置

　　这套脚踏动能回收发电结构，核心面向人流高度密集的公共通行场景设计，可直接嵌入现有步行道、车站站台、公交候车区、商业步行街、校园人行通道的铺装层内，不需要对现有场地土建结构做大规模拆改，适配绝大多数硬质铺装的公共步行区域安装使用。不同于传统的集中式发电设备，这套装置的核心逻辑是采集行人步行过程中踩踏踏板产生的垂直向下机械能，通过内置的机械传动结构将零散、无规则的踩踏动能转化为旋转机械能，再驱动发电单元完成机电能量转换，最终将产生的电能汇入配套储能模块，可直接为场地周边的低功耗公共设施供电，比如步道标识灯、导向牌背光、公共区域USB充电接口、环境监测传感器等，完全不需要额外布设市电供电线路，尤其适合电网布设难度大、人流持续稳定的户外公共区域使用。

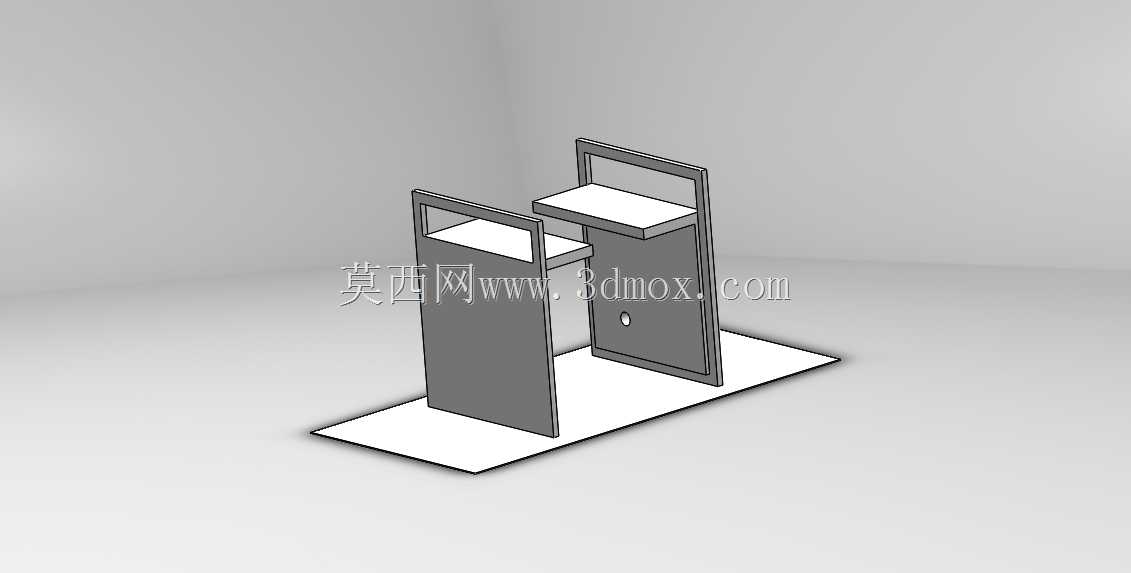

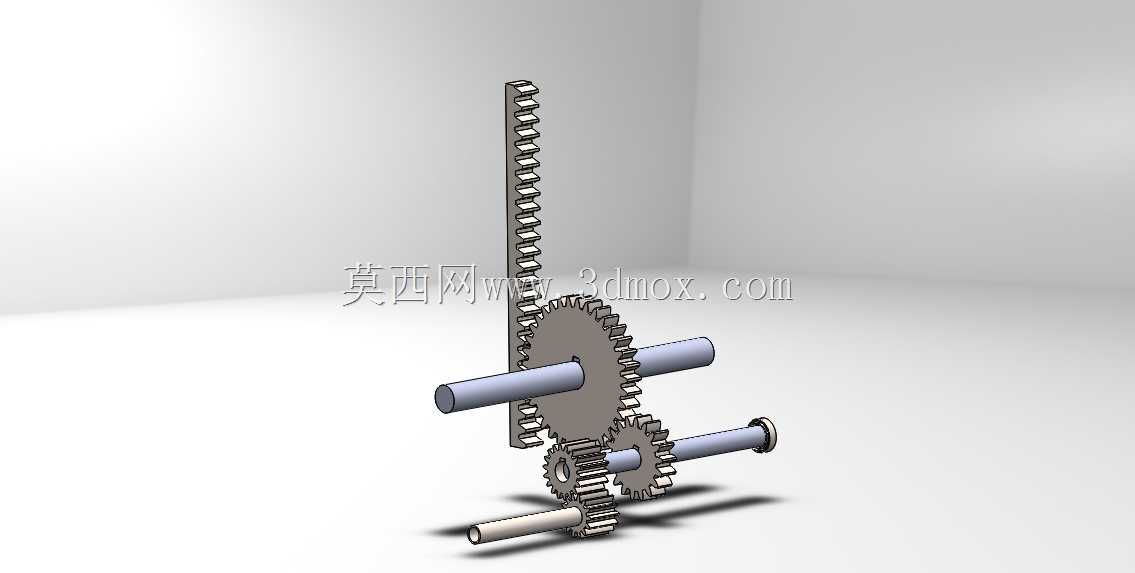

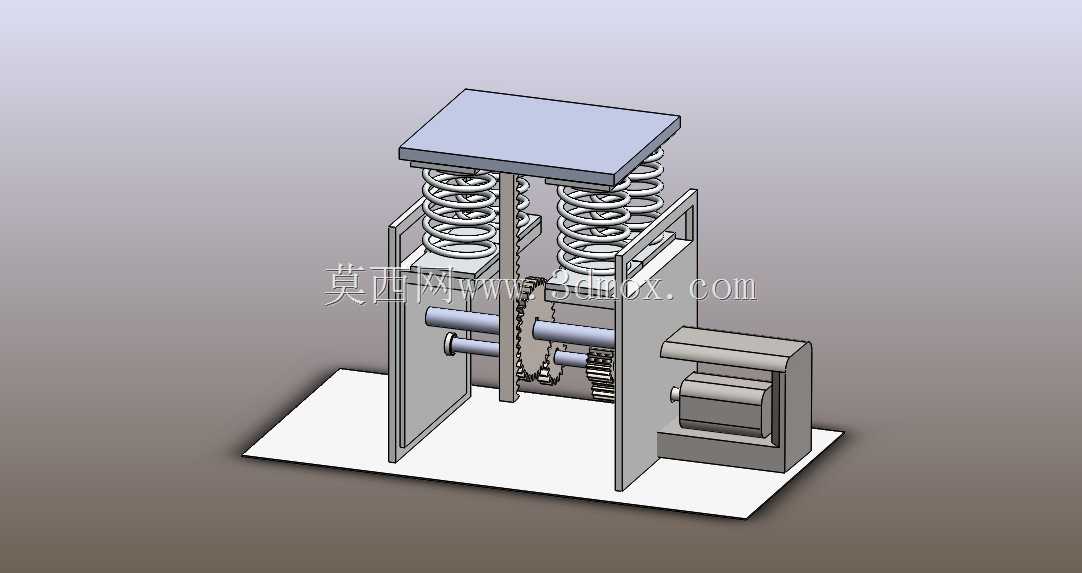

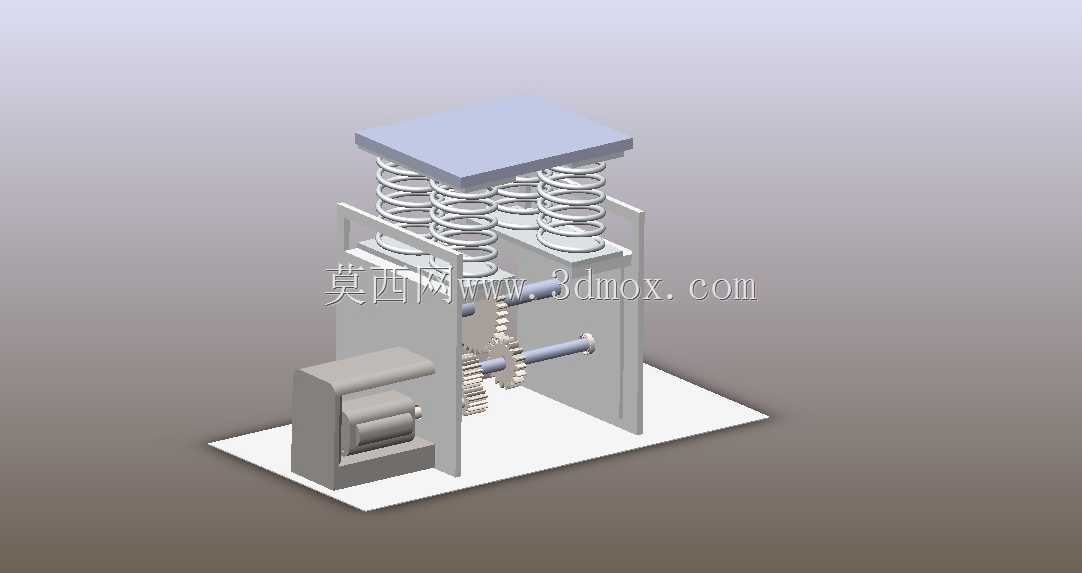

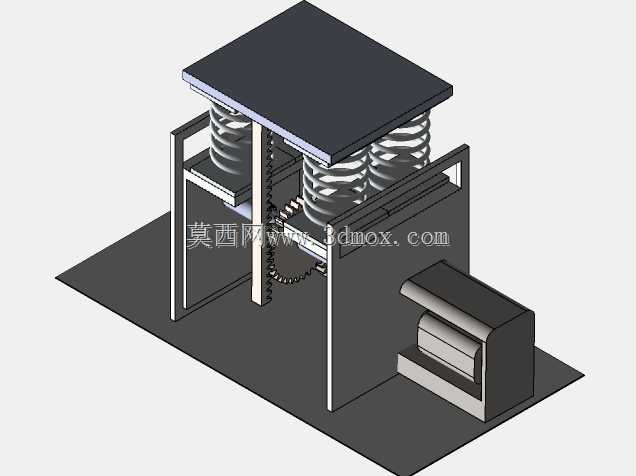

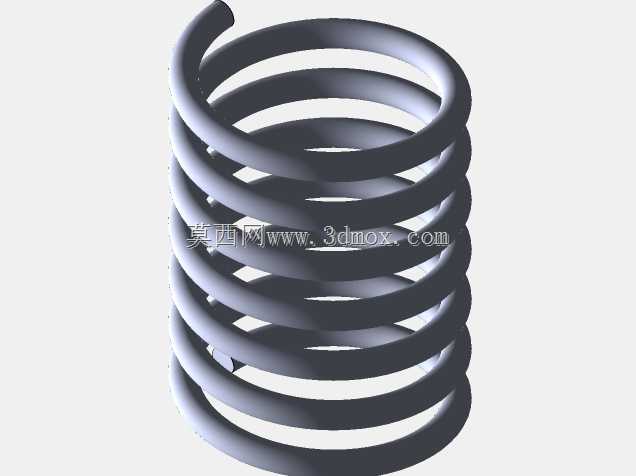

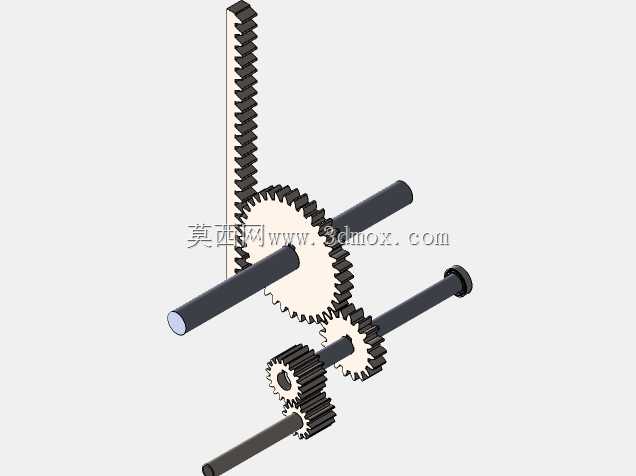

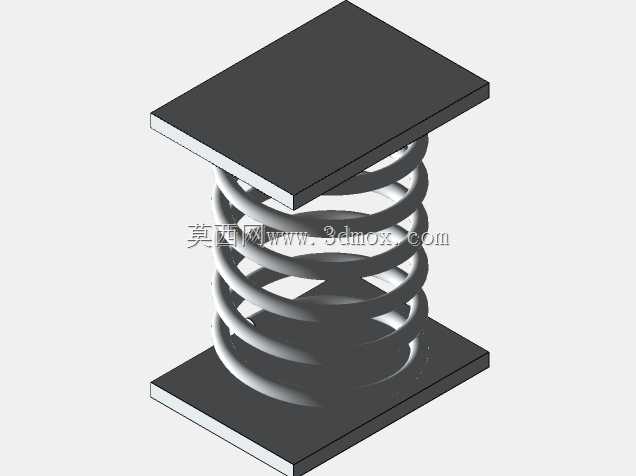

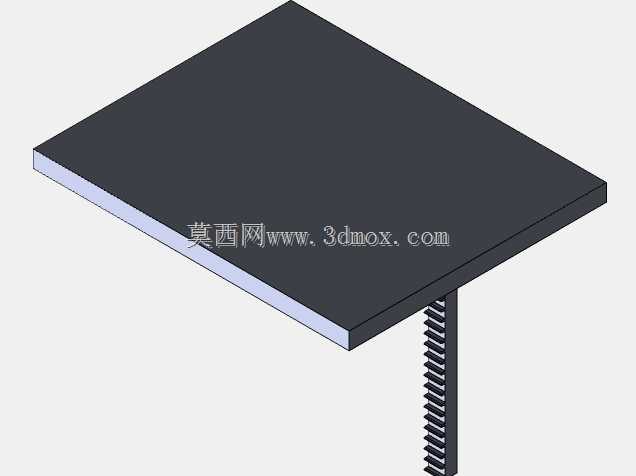

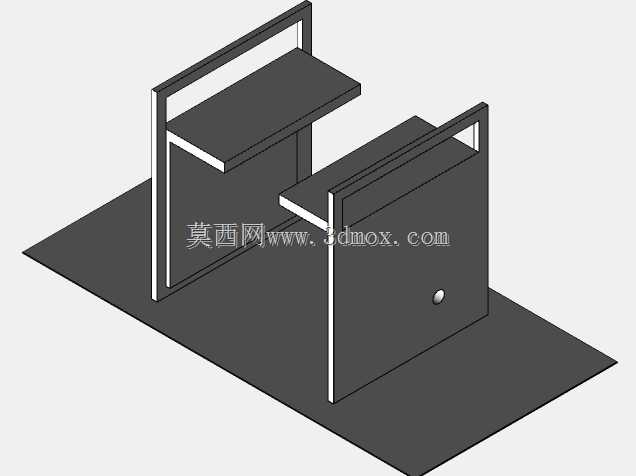

　　从结构设计逻辑来看，整套装置采用下沉式预埋的安装思路，顶部踩踏面板与周边铺装地面保持齐平，不会对行人正常通行造成阻碍，面板边缘做了圆弧过渡处理，避免行人通行时被磕碰绊倒。踩踏面板下方对称布置了多组复位弹簧，既可以保证行人踩下踏板后，面板能够快速复位承接下一次踩踏动作，也能通过弹簧刚度匹配调整踩踏反馈力度，让行人踩踏时的脚感与走在普通硬质铺装路面上的触感接近，不会产生明显的塌陷不适感，避免影响正常步行体验。传动结构采用垂直布置的齿条配合齿轮增速机构，踏板上下往复的直线运动通过齿条转化为齿轮的旋转运动，再通过多级增速齿轮组将低转速的往复动作提升到发电单元所需的额定工作转速，传动链路全程做了密封防护处理，可阻挡户外环境下的灰尘、雨水侵入传动腔，降低长期户外使用的维护频次。发电单元布置在装置侧部的独立腔体内，与传动结构之间做了隔振处理，避免踩踏过程中的冲击载荷直接作用在发电部件上，延长核心发电元件的使用寿命。配套的储能模块集成在装置底部的安装仓内，采用整流稳压电路对发电单元输出的不规则电流做处理，保证输出电压稳定，可直接存储到储能电池中，同时预留了标准供电输出接口，方便外接不同的低功耗用电设备。

　　安装边界方面，整套装置的整体外轮廓尺寸适配常规人行步道的铺装模数，单组装置的占地面积与两块常规人行道铺装砖的面积接近，安装时只需要在铺装层预留对应深度的安装槽，将装置整体放入后做好周边密封与面板找平即可，不需要深挖路基，单组装置安装完成后可承受常规行人的踩踏载荷，也可应对小型手推车、行李滚轮的碾压，不会出现结构变形。装置的踩踏行程控制在合理范围内，既保证足够的做功距离来采集动能，也不会因为踏板下沉量过大导致行人行走时出现崴脚风险。在实际场景部署中，可根据场地的人流密度灵活调整安装数量，在人流集中的通行路径上连续排布多组装置，形成连续的动能采集带，最大化收集行人步行产生的零散动能。整套结构没有外露的传动部件，所有运动结构都隐藏在铺装面以下，外观可根据周边铺装材质调整顶部面板的纹理与颜色，做到与周边环境视觉统一，不会破坏公共区域的整体景观效果。不同于需要专门运动动作才能发电的健身类发电设备，这套装置完全不需要行人改变正常的步行习惯，只要正常行走踩踏到面板上就可以完成能量采集，不会给行人增加额外的动作负担，适合在大流量公共区域长期部署使用，为周边低功耗公共设施提供持续的清洁电能供给，减少公共区域的市电消耗。
