视觉触发式鸟类驱赶喷水装置结构设计

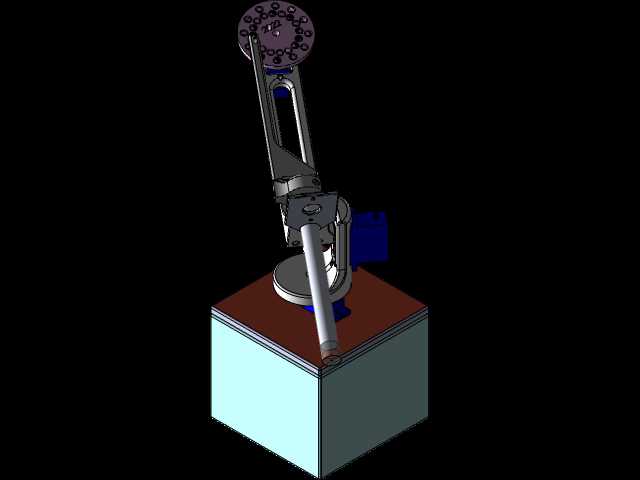

这套驱鸟喷水装置主要面向户外露天作业区域的鸟类侵扰防护场景，常见于光伏电站场区、露天仓储堆场、农田灌溉区、机场周边净空区域等需要避免鸟类停留、筑巢、粪便污染的作业场景，替代传统的人工驱离、化学驱避、超声波驱鸟等方案，通过非接触式的喷水触发机制实现无伤害驱离，不会对鸟类造成实质性损伤，同时避免化学药剂带来的环境残留问题。从结构布局来看，整套装置采用分层式设计，底部为方形储水基座，基座内部集成储水腔与微型供水通路，顶面作为整个执行机构的安装基准面，安装边界控制在300mm见方的平面范围内，可直接通过底部螺栓孔固定在地面支架、平台台面或建筑顶部，不需要额外搭建大型安装框架，适配不同高度的安装需求。基座上方安装有旋转分度工位盘，工位盘沿圆周方向均匀布置多个注水接嘴，可在伺服驱动下实现定角度旋转切换，配合垂直布置的升降取水管路完成取水动作，取水管路采用直线导轨导向结构，升降行程控制在120mm范围内，下行时插入对应工位的接嘴连通储水腔完成充水，上行后随摆臂机构调整喷射角度。上部的摆臂执行机构采用多连杆铰接结构，铰接点处设置阻尼转轴保证角度定位精度，可实现水平方向180度回转、垂直方向俯仰角度0-75度的调节范围，喷射管路末端设置窄角喷嘴，喷射有效距离可达5-8米，覆盖半径6米内的扇形区域。整套机构的动作逻辑由视觉检测模块触发，当视觉单元识别到防护区域内有鸟类停留时，控制系统先根据视觉定位坐标调整摆臂的俯仰与回转角度，对准目标位置后触发供水通路的电磁阀，喷出瞬时高压水柱完成驱离动作，动作响应延迟控制在0.8秒以内，可快速应对鸟类的短时间停留。设计阶段充分考虑了户外使用的适配性，所有铰接位置均设置密封挡圈，避免雨水、扬尘进入转动副造成卡滞，整体结构无复杂异形曲面，大部分结构件可通过3D打印完成快速制作，仅转轴、紧固件、密封件采用标准五金件，降低了小批量试制的成本与加工周期。需要注意的是，当前结构方案中未包含橡胶密封件的详细装配结构，实际量产应用时需要在管路接头、转动铰接位置补充对应的密封选型设计，保证长期户外使用的水路密封性，避免出现漏水、泄压问题影响喷射效果。
