线驱伺服仿生摆动尾部机械结构

项目分类:3D模型 发布时间:2021-09-27 ID:290926
  • 线驱伺服仿生摆动尾部机械结构

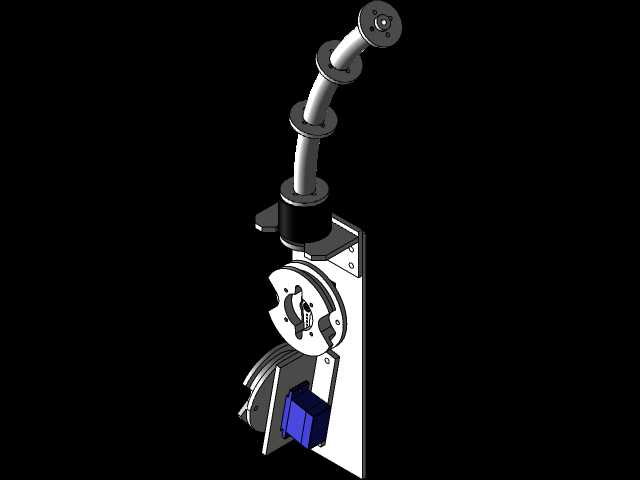

这套线驱伺服摆动尾部结构,最初的设计出发点是为仿生机器人、互动娱乐装置、特种巡检机器人提供可复现生物尾部摆动姿态的执行末端,区别于传统关节式串联舵机尾部的生硬顿挫感,线驱方案能更好模拟生物尾部的柔性连贯摆动效果,在科普展陈、仿生宠物机器人、水下探测机器人的姿态调整模块中都有明确的适配场景。从结构布局来看,整套机构分为基座驱动段、柔性支撑段、末端配重段三个部分,基座部分集成了伺服驱动轮组、走线导向结构与安装固定板,安装板预留了标准的通孔位,可直接固定在机器人主体的尾部安装面上,安装边界的孔位间距适配多数小型仿生机器人的尾部安装尺寸,不需要额外做转接板加工。驱动部分采用伺服装置收放牵引线的方式实现摆动,牵引线沿柔性支撑段的导向环均匀排布,每根牵引线对应一个摆动方向的牵拉动作,通过不同牵引线的收放量配合,能实现尾部多自由度的弯曲摆动,摆动过程中柔性支撑段的形变均匀,不会出现传统关节结构的弯折死角,摆动弧度更贴近生物尾部的自然运动曲线。设计过程中特意将驱动模块全部集中在基座位置,柔性尾部段没有布置电气元件,一方面降低了尾部的整体重量,减小摆动时的转动惯量,让伺服驱动的响应速度更快,摆动动作更流畅;另一方面也提升了尾部段的环境适应性,即使在潮湿、多尘的工况下,尾部段也不会因为电子元件失效出现故障,只需要保证基座驱动部分的密封防护即可。导向环的间距经过反复调整,间距过大会导致牵引线外露过多容易勾挂外部物件,间距过小则会限制柔性段的弯曲半径,最终确定的导向环间距能保证尾部在达到设计最大弯曲角度时,牵引线始终贴合在柔性支撑外侧,不会出现跳线、卡线的问题。基座内的驱动轮做了绕线限位槽,牵引线在轮上的缠绕圈数经过计算,能覆盖尾部最大摆动角度所需的线长变化量,不会出现收线时打滑、放线时乱线的情况。末端的安装座可根据实际使用需求加装不同功能的配件,比如互动装置上的装饰尾毛、巡检机器人上的辅助检测传感器、水下机器人上的尾鳍推进件,不需要改动主体结构就能完成功能拓展。整套结构的运动逻辑是通过伺服的转动角度控制对应牵引线的收放长度,进而控制柔性段各位置的弯曲量,最终实现尾部的自然摆动效果,相比多舵机串联的尾部方案,整体结构重量降低近四成,驱动控制的同步性更好,不会出现多个舵机动作配合偏差导致的动作卡顿问题,在小型仿生机器人的轻量化设计中具备明显的结构优势。
