凸轮驱动仿生步行腿部传动结构

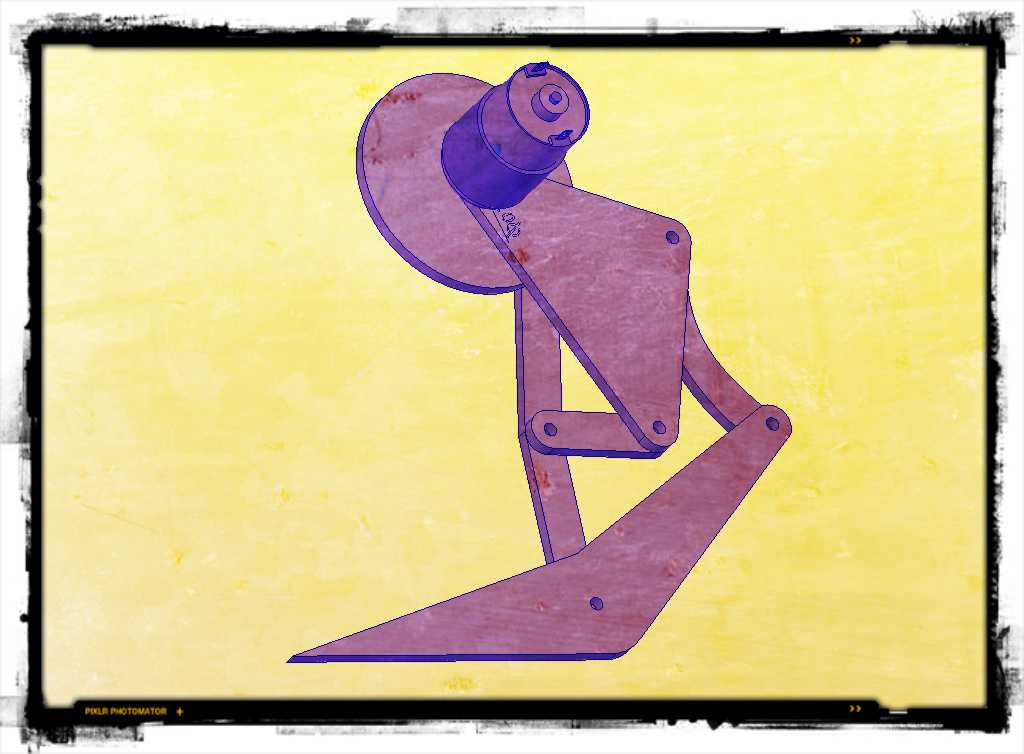

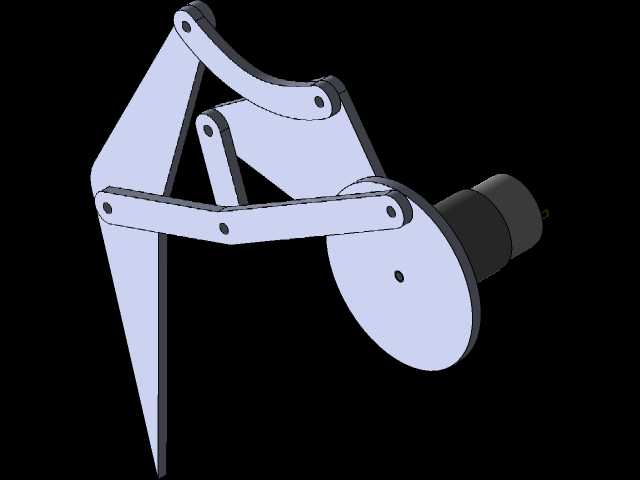

这款步行腿部结构的设计初衷，是适配低速大扭矩输出场景下的小型行走类设备，常见于教学演示用仿生行走平台、狭小空间巡检机器人的行走单元，也可作为特种小型越障设备的单腿执行模块，替代传统轮式结构在非平整铺装路面的通行短板。整套结构采用凸轮-连杆复合传动逻辑，没有采用复杂的多自由度舵机直驱方案，核心动力输入直接对接驱动电机输出轴，通过齿轮副的啮合间隙调整，保证低速重载工况下传动无卡滞、回差控制在合理区间，当齿轮副啮合位置校准到位后，电机输出的旋转动力会直接驱动偏心凸轮转动，通过凸轮轮廓曲线的型线设计，将连续旋转运动转化为多组连杆的周期性摆幅，最终带动腿部支撑端完成向前迈进、向后蹬地的连贯步行动作，整套动作循环不需要额外的电控程序做步态解算，纯机械结构即可完成固定步态的往复输出。从结构布局来看，整套步行腿的安装基准位于上部的动力安装法兰面，所有连杆铰接点均采用销轴定位，板状连杆件采用等厚板材裁切成型，铰接位的同轴度公差控制在IT7级即可满足运行要求，不需要高精度的五轴加工即可完成零部件制作，加工门槛较低，适合小批量试制场景。腿部的着地支撑端采用楔形长板结构，在迈步过程中可以获得更大的支撑接触面积，降低对接触面的压强，在松软土质、细碎碎石路面行走时不容易出现下陷打滑的问题。设计过程中特意将凸轮轮廓的推程、回程段做了平滑过渡处理，避免运动过程中出现刚性冲击，降低运行噪音的同时，也能减少铰接销轴的磨损量，延长整套结构的免维护周期。安装边界上，上部动力舱的径向尺寸与配套驱动电机的外径匹配，侧向连杆的摆幅范围经过校核，运行过程中不会和相邻的腿部结构、设备主体框架发生运动干涉，单腿的抬升高度可以通过调整凸轮的偏心距做适配修改，满足不同越障高度要求的设备选型需求，不需要重新设计整套连杆结构，仅更换对应偏心距的凸轮即可完成步态参数调整，适配性较强。
