GSN130型中空旋转承载转盘结构

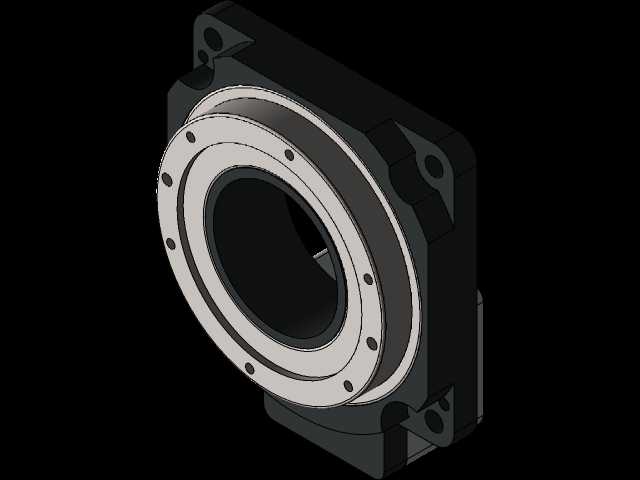

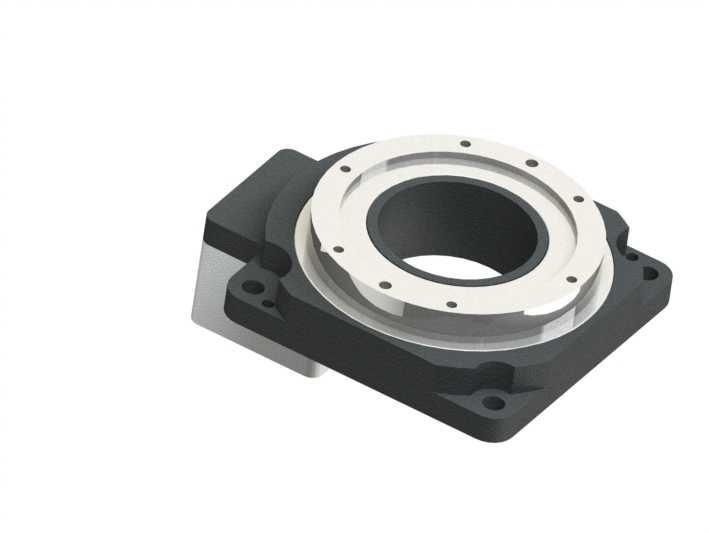

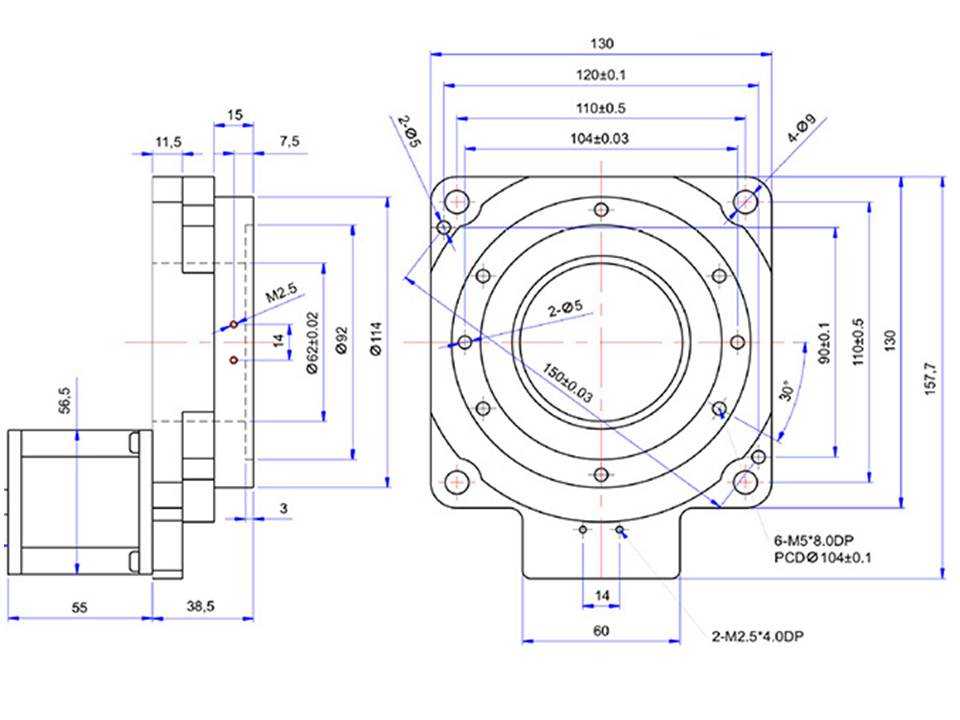

这款GSN130空心转盘，是自动化传动环节里常用的回转承载部件，日常在3C电子装配工位的多工位转台、视觉检测设备的工件回转台、非标自动化线的分度切换机构上都能见到它的应用场景，核心作用是在实现中空走线、过管需求的同时，完成高精度的回转分度动作，承载工位上的工装与工件负载，配合驱动件实现固定角度的工位切换或者连续回转动作。从结构设计来看，它采用了方形安装底座加圆形回转台面的布局，底座四周预留的安装沉孔，是用来将整个转盘固定在设备安装板上的，安装孔位的间距经过标准化设计，能适配多数常规自动化设备的安装板开孔尺寸，不需要额外做转接板就能直接固定，降低了设备集成的加工成本。中间的中空通孔是这款转盘的核心设计点，通孔直径足够穿过设备的气路管线、电路线束或者加工主轴，解决了普通回转台走线杂乱、无法穿过中心部件的痛点，在需要中心走料、中心装夹的工位上，这种中空结构能大幅压缩设备的整体布局空间，避免管线随转台回转出现缠绕、拉扯的问题。回转台面的一圈螺纹孔是用来固定上端工装夹具的，孔位沿圆周均布，不管是装夹气动卡盘、视觉检测支架还是工件载具，都能通过对应孔位直接锁紧，不需要额外在台面上打孔攻丝，台面上的定位止口设计，能保证工装安装的同轴度，减少回转过程中的偏心抖动问题。底座侧边的结构预留了驱动件的安装位置，不管是搭配伺服电机还是步进电机，都能通过侧面的安装位直接连接，内部的传动结构做了消隙处理，回转重复定位精度能满足多数精密装配、检测工位的要求，底座和回转台面之间的密封结构，能阻挡车间里的粉尘、切削液进入内部传动腔，延长部件的使用寿命。在选型适配的时候，需要注意它的安装边界尺寸，方形底座的边长要和设备安装位的预留空间匹配，台面的承载能力要对应工位上工装加工件的总重量，中空通孔的直径要满足穿过的管线、轴件的外径要求，避免安装时出现干涉。这类空心转盘相比传统的凸轮分割器，结构更紧凑，中空走线的优势更明显，在需要频繁做回转分度、且对中心空间有走线过件需求的工位上，能大幅简化设备的结构设计，减少不必要的导向、拖链部件，让设备整体布局更简洁紧凑，同时也降低了后期管线维护的难度。
