90度直角换向角传动机构结构设计

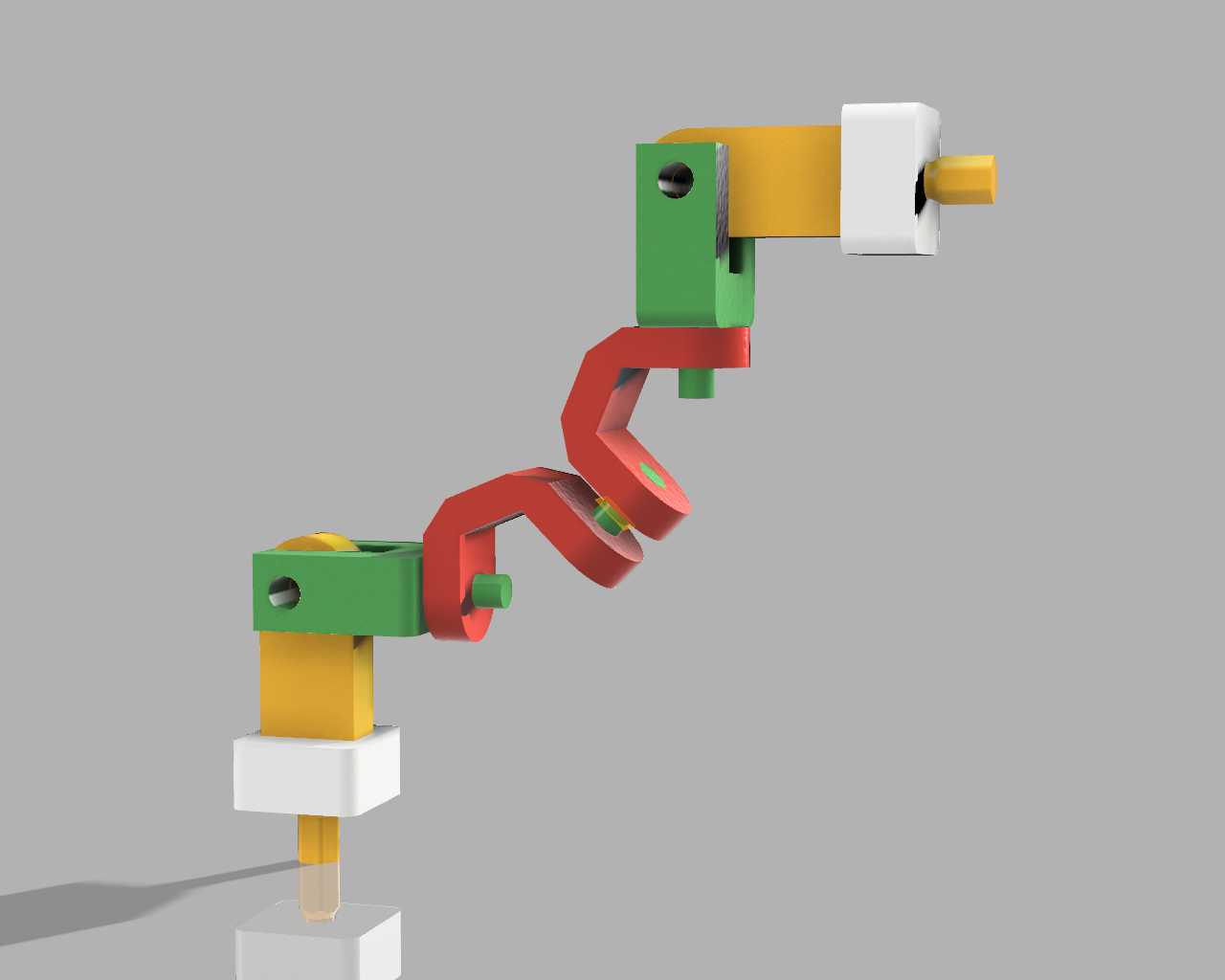

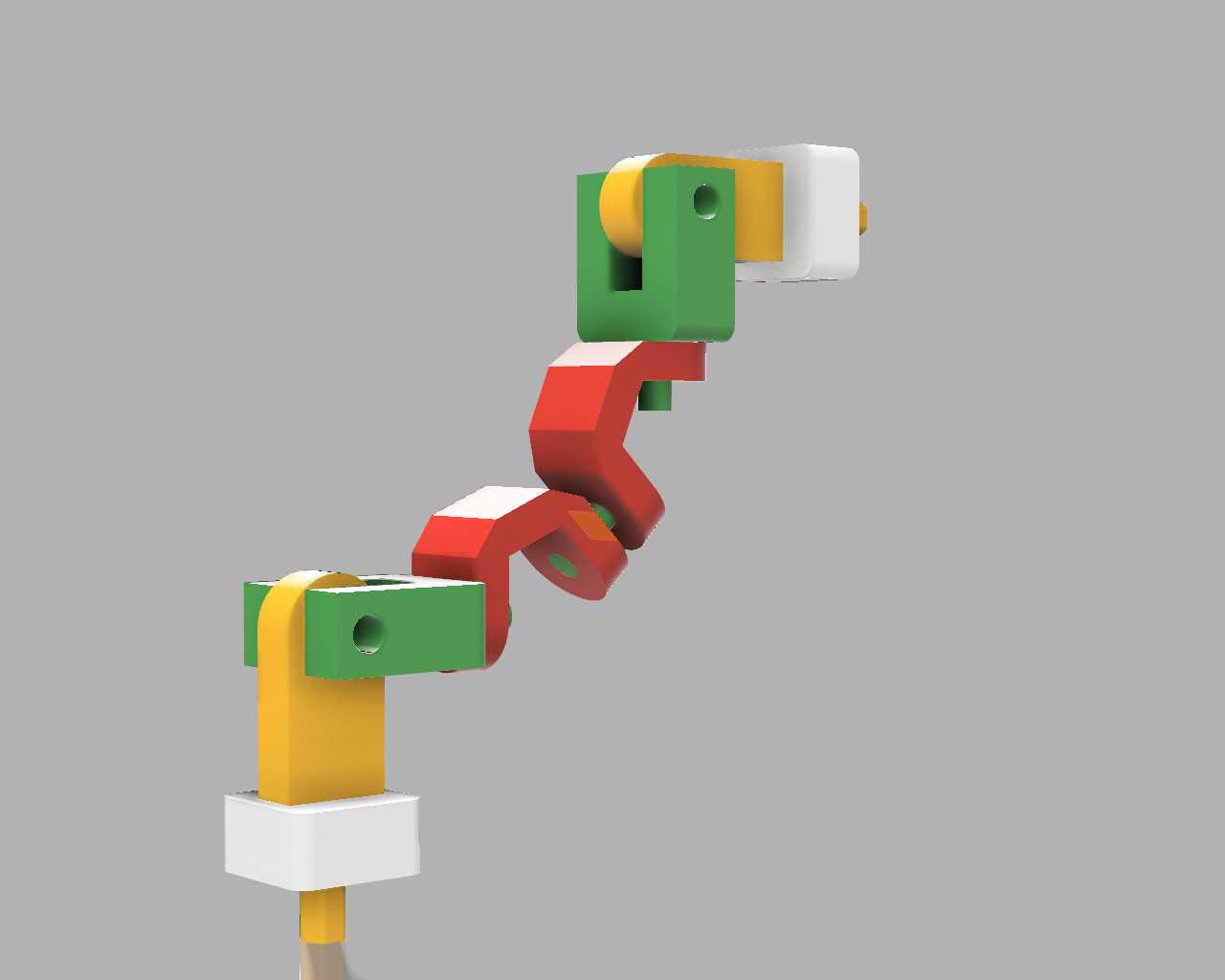

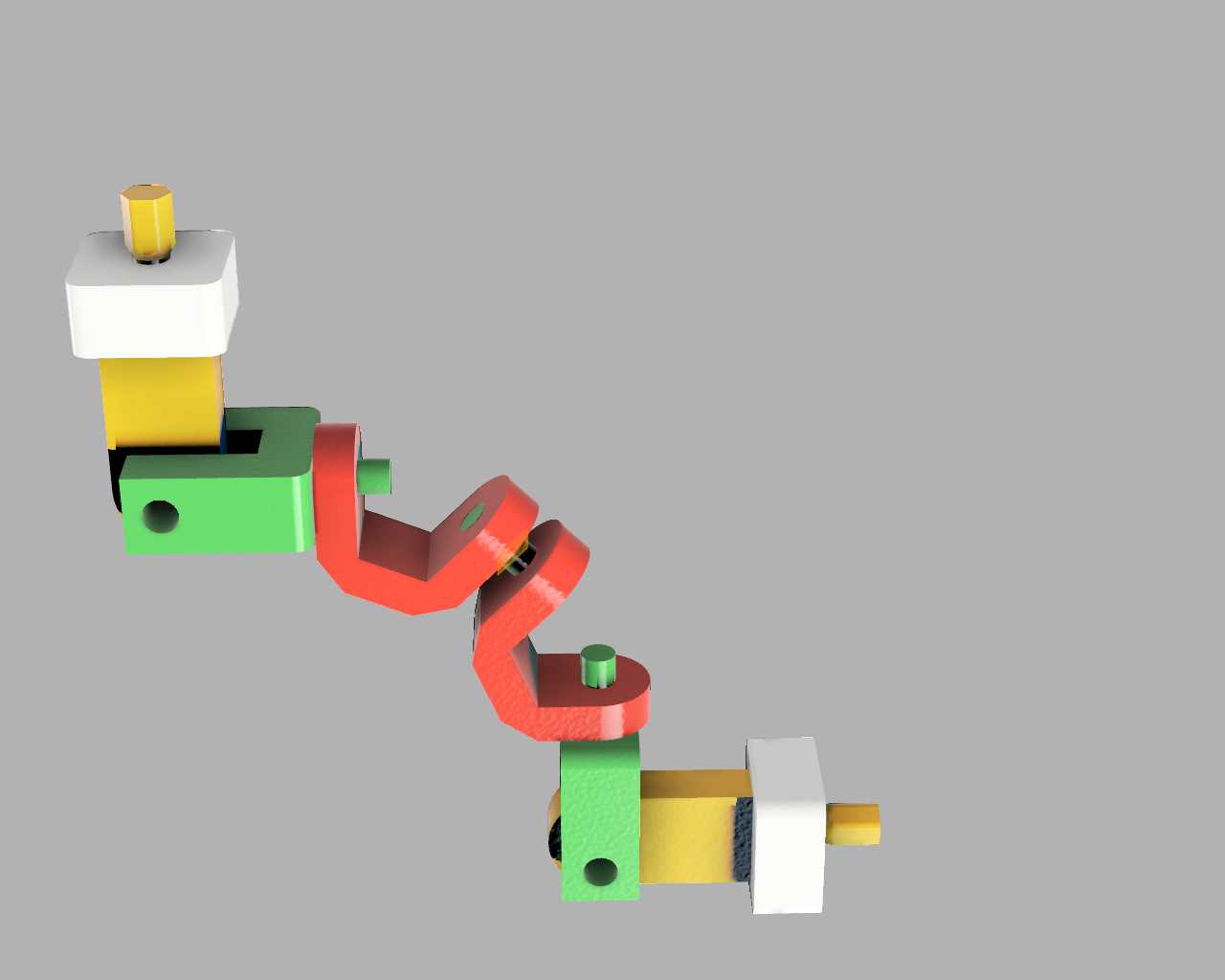

在自动化产线的动力传输布局中，经常会遇到动力输出方向与执行端输入方向呈垂直交错的工况，比如包装设备的横向封切工位、小型检测设备的转向送料单元、工装夹具的转角驱动位置，这类场景如果直接使用锥齿轮换向结构，往往需要额外设计轴承座、密封端盖、调整垫片等配套零件，不仅增加装配工作量，还会占用更多安装空间，对于小型轻量化设备的紧凑布局十分不友好。这款角传动结构正是针对这类小扭矩、90度换向的紧凑安装场景设计，整体采用分段式模块化拼接结构，将输入轴、中间传动段、输出轴的连接部位做了快装式的卡位设计，安装时不需要额外制作定制连接法兰，直接通过端部的方形轴头与对应设备的动力端、执行端对接即可，能大幅缩短现场装配的调整周期。从结构设计逻辑来看，这款传动件没有采用传统的齿轮啮合换向方案，而是通过多段弯折的刚性传动臂配合铰接转动副实现角度传递，输入轴接收旋转动力后，会通过第一段铰接副将扭矩传递到弯折的传动臂上，传动臂的每一段弯折角度都经过参数化校核，确保输入轴旋转90度时，输出轴能同步输出对应角度的旋转运动，全程传动间隙控制在小扭矩传动允许的范围内，不会出现明显的回差，适合对传动精度有基础要求但不需要大负载的轻载工况。在安装边界上，这款角传动结构的整体外轮廓没有突出的安装耳或者冗余结构，所有连接部位的凸起都做了平齐处理，横向和纵向的安装占用空间都控制在极小范围内，安装时只需要预留出输入轴、输出轴的对接空间，以及传动臂摆动的活动余量即可，不需要额外预留螺栓紧固的操作空间，能直接嵌入到设备的框架型材内部，不会破坏设备整体的外观平整度。在实际使用场景中，这类角传动结构可以替代小型设备里的锥齿轮换向组件，用在小型分拣设备的拨杆驱动、3D打印设备的辅件换向驱动、教学演示教具的动力传递、小型电子产品组装工位的转角送料驱动等场景，相比传统齿轮换向结构，它的零件数量更少，后期维护时不需要定期补充润滑脂，也不会出现齿轮磨损后啮合间隙变大的问题，只要铰接副的销轴没有出现明显磨损，就能长期保持稳定的传动效果。设计时还考虑了不同安装方向的适配性，传动臂的每一段连接部位都做了等强度的结构优化，不管是水平安装、垂直安装还是倾斜安装，传动过程中都不会出现结构卡滞或者受力变形的问题，输入轴和输出轴的轴头采用标准的方形截面，能适配市面上多数小型动力源的输出接口，不需要额外加工定制连接轴套，降低了选型适配的难度。
