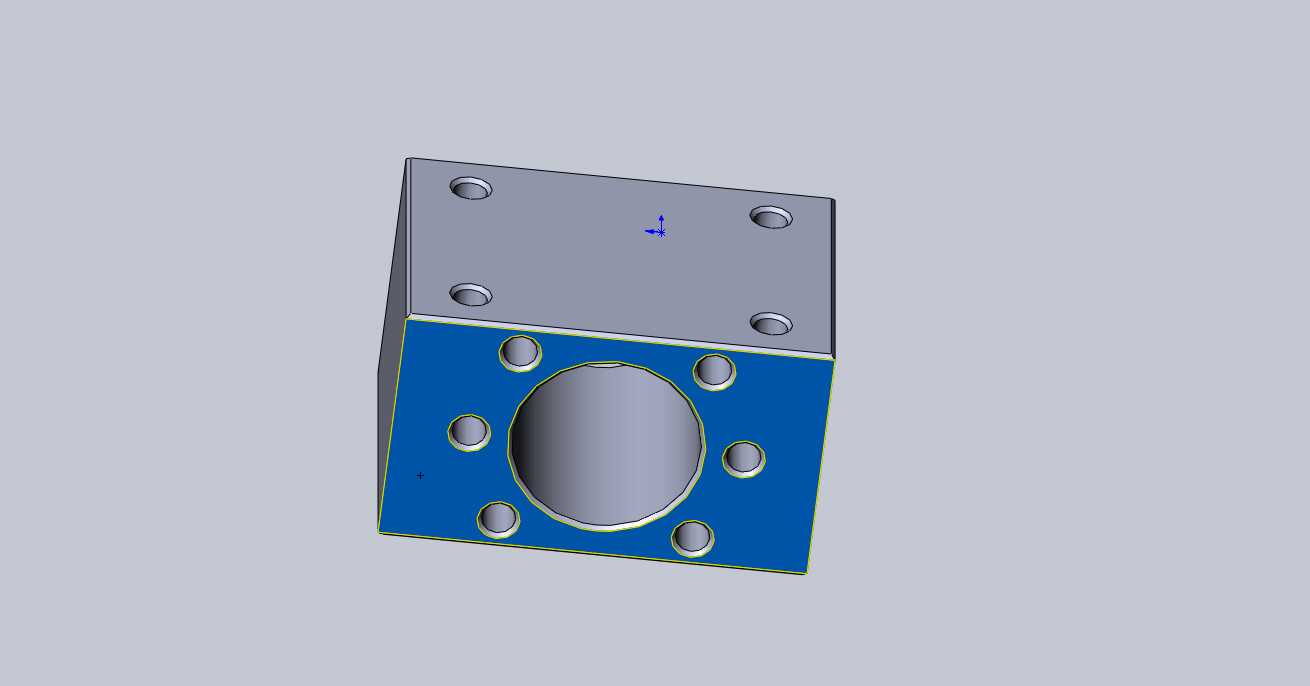

DSG12H-22铝合金螺母连接支架结构

在直线传动模组的装配场景中，这类螺母支架是衔接传动螺母与移动端负载的核心衔接构件，常见于滚珠丝杠驱动的线性滑台、自动化进给工位、小型精密传动设备的传动链路里，承担着把丝杠的旋转运动转化为直线运动输出、同时承载移动端负载安装定位的作用，避免传动螺母直接承受偏载力矩，延长丝杠副的整体使用寿命。这款适配1204规格滚珠螺母的支架，采用方块式整体结构设计，主体为铸造铝合金材质，相比钢制支架重量更轻，同时具备足够的结构刚度应对常规传动场景下的拉压载荷，铸造工艺也适合这类中小批量结构件的批量生产，加工余量小，后续仅需对安装面、螺纹孔做精加工即可满足装配精度要求。支架顶部开设的圆形沉孔用于嵌套固定对应规格的螺母，沉孔的尺寸匹配DIN 69051 B标准的法兰螺母安装边界，适配的螺母法兰直径为22mm，沉孔深度刚好覆盖法兰厚度，装配后螺母端面与支架顶面齐平，不会额外占用轴向安装空间。支架本体上预留的螺纹孔分为两类，一类是贯穿的安装孔，用于将支架整体固定在移动负载的安装平面上，另一类是紧定螺纹孔，用于在螺母嵌入沉孔后锁紧螺母外圈，防止传动过程中螺母与支架发生相对转动或窜动，保证传动精度的稳定性。从安装边界来看，方块式的外形设计让支架的安装基准面为平整的底面，安装时不需要额外做适配工装，直接贴合负载安装面锁付螺丝即可，整体外形没有突出的异形结构，在紧凑的模组内部安装时不会和周边的导轨、线槽、传感器支架发生干涉，适配安装空间局促的小型传动设备。设计过程中优先考虑了装配的便捷性，螺母从顶部嵌入的安装方式不需要从侧面穿装紧固件，在已经预装了丝杠的模组内部更换维护时，不需要拆解丝杠两端的支撑座即可完成支架和螺母的拆装，大幅降低后期维护的工作量。铝合金材质的选用也兼顾了轻量化和散热需求，在高速往复运动的传动场景下，支架可以快速传导螺母副运行产生的热量，避免热量堆积导致螺母预紧力变化影响传动精度。整体结构没有多余的减重槽或异形加强筋，方块结构的抗扭性能足够应对常规工况下的偏载，即使负载安装面存在小幅的平行度误差，支架的刚性结构也能抵消部分安装偏差带来的附加力矩，避免丝杠承受额外的径向力导致磨损加快。
