50x50x5规格等边角钢焊接L型钢机架

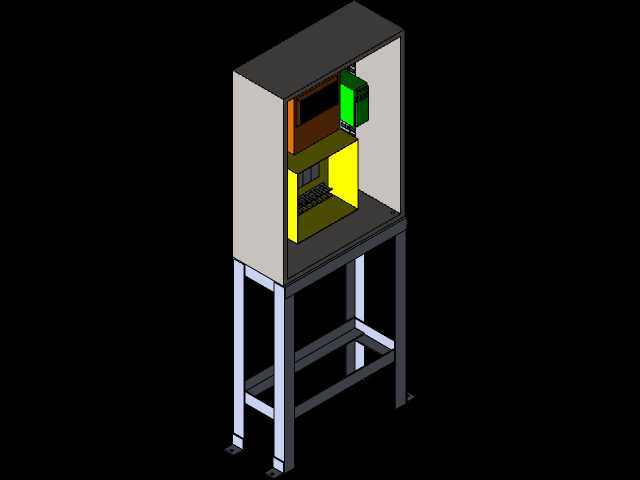

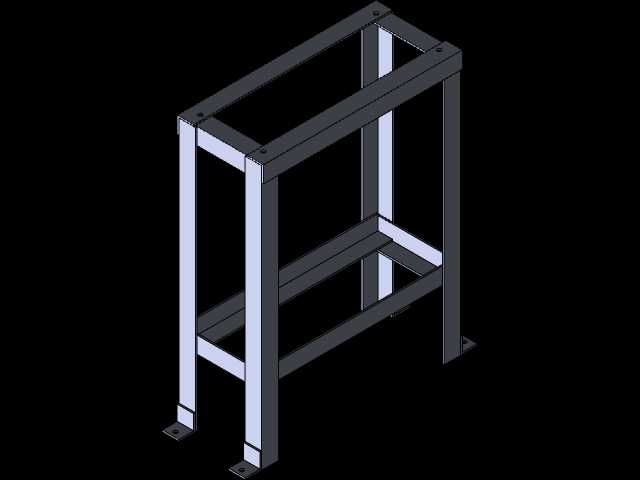

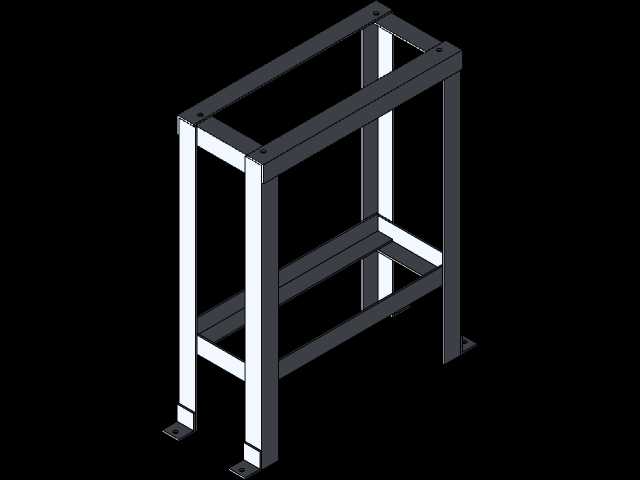

　　这款采用50x50x5等边角钢制作的L型钢机架，在车间小型电控设备配套场景中应用十分广泛，既可以作为独立控制器、接线盒的承载安装架，也能搭配台面作为小型设备操作工作台使用，适配产线边工位的控制单元布设、小型检测设备安置等实际需求。从结构设计逻辑来看，机架整体采用L型布局，上部预留封闭的箱体安装空间，可容纳控制器本体、接线端子排、小型电气元件等部件，下部为方管支腿搭配横纵拉筋的支撑结构，所有接头位置均采用满焊工艺处理，焊后做打磨除锈与表面涂装，避免长期车间使用出现锈蚀松动的问题。设计过程中优先考虑了安装边界的适配性，上部箱体区域的内部净空可容纳常规尺寸的小型PLC控制器、开关电源与接线端子排，

　　预留的走线空间可方便线缆从机架下部支腿间隙引出接入产线，支腿底部预留地脚安装孔，可通过膨胀螺栓直接固定在水泥地面，也可搭配可调脚杯实现地面不平整场景下的水平调节，整体安装占地尺寸紧凑，不会占用过多产线周边的操作空间。从功能特性上看，这种角钢焊接机架相比铝型材机架成本更低，焊接结构的抗扭抗振性能更强，适合车间内有轻微振动的工位使用，上部的半封闭箱体结构可避免加工过程中的切屑、切削液飞溅进入电气元件内部，同时预留的操作开口可方便操作人员进行参数调整、接线维护等操作，下部的支撑结构留有充足的腿部空间，操作人员站立操作时不会出现磕碰问题。在实际选型适配时，可根据搭载的电气元件重量调整角钢壁厚，

　　该款采用的5mm壁厚等边角钢可承载最高80kg的上部载荷，完全满足小型控制单元、轻型检测设备的承载需求，机架的焊接位置均做了应力释放处理，避免长期承重出现焊接位置开裂变形的问题，横纵拉筋的布设位置经过受力优化，在减少材料用量的同时保证整体结构刚性，不会出现上部搭载设备后机架晃动的问题。
