Sunnysky2806外转子无刷动力电机结构

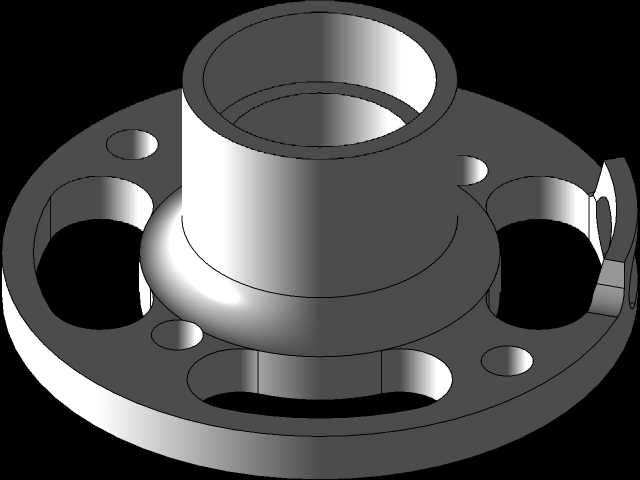

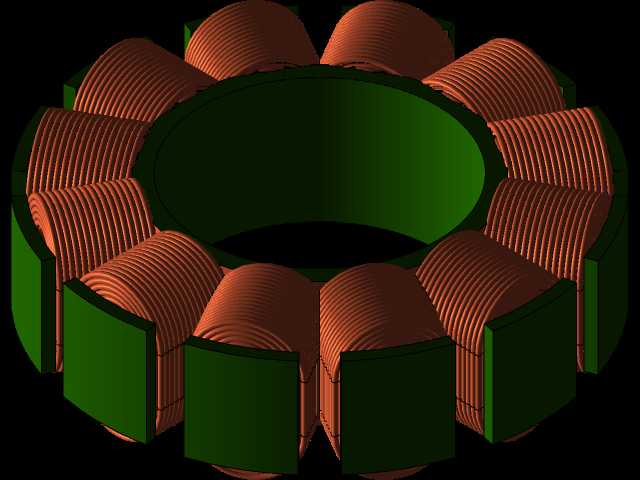

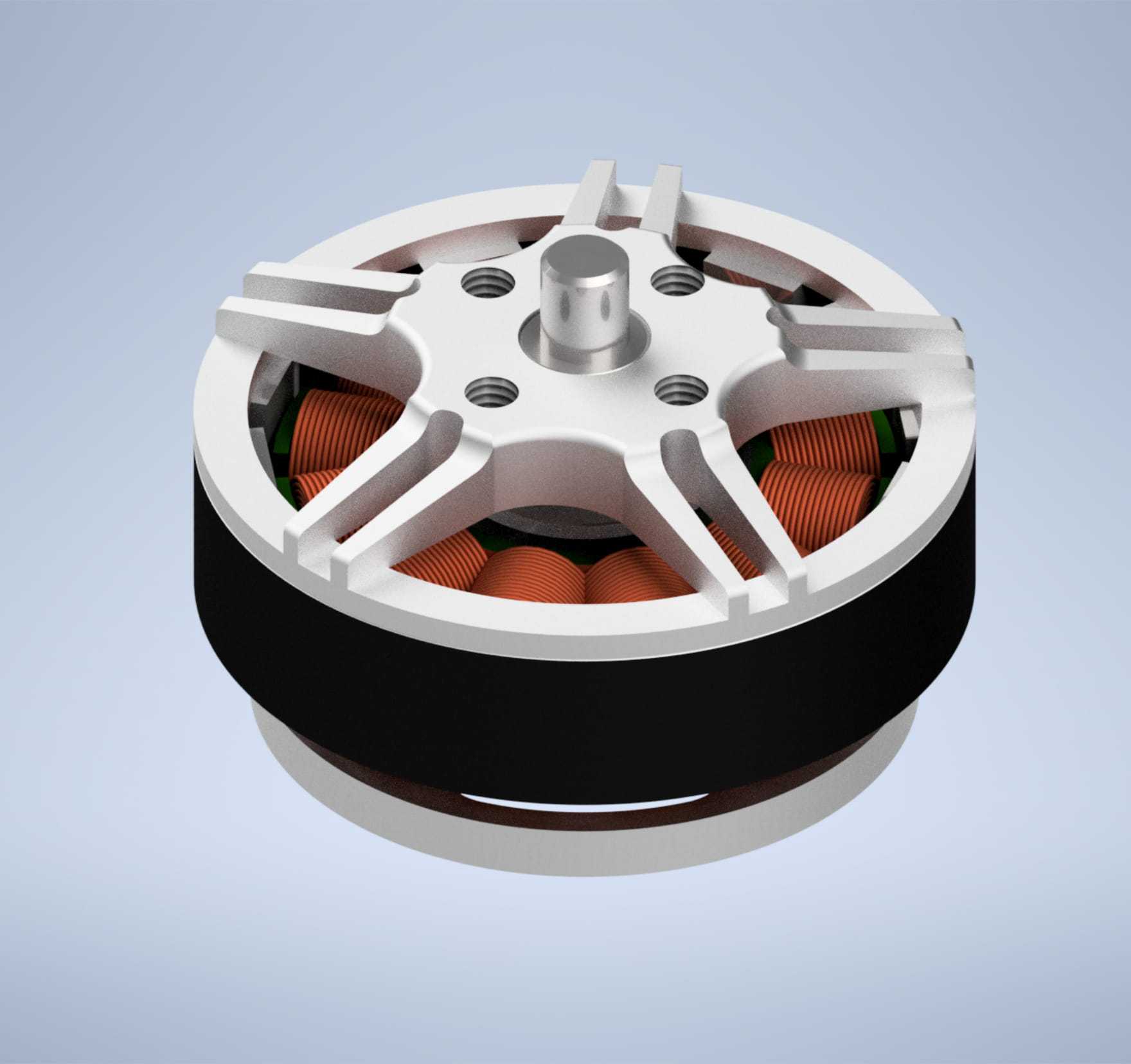

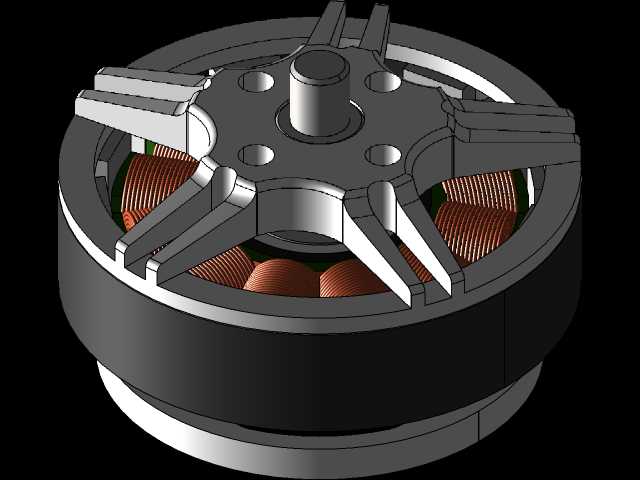

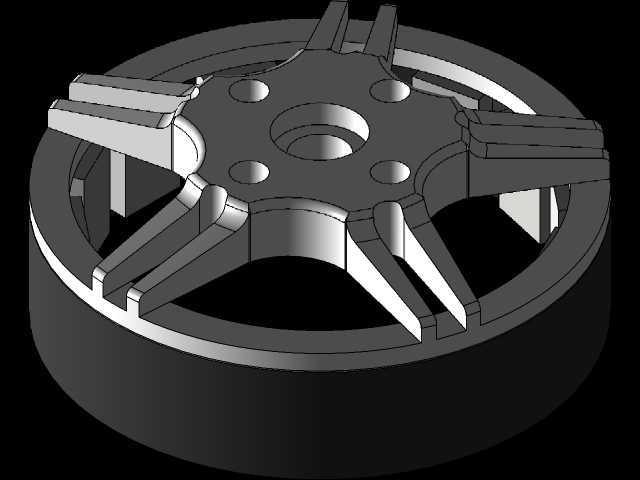

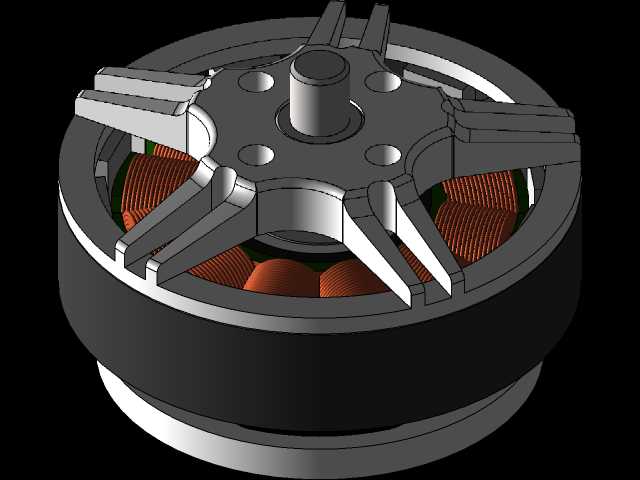

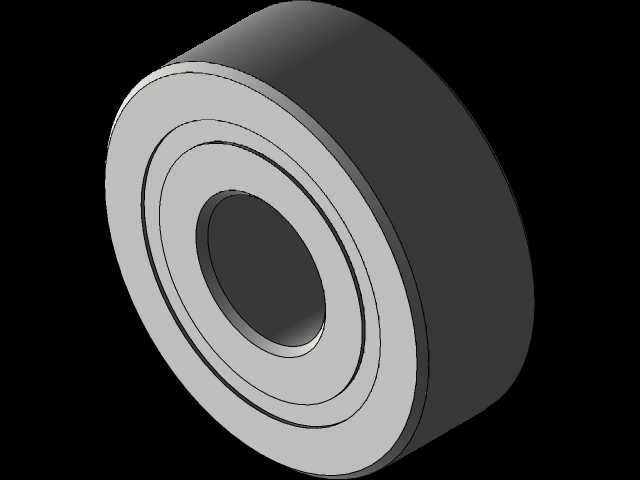

这款外转子无刷动力部件，主要面向小型多旋翼无人机、固定翼航模以及轻量化小型电动执行机构的动力输出场景，在消费级航拍无人机、小型穿越机、教学用小型电动载具上都能见到同规格产品的应用。从结构设计来看，采用外转子布局的核心思路是在限定外径尺寸下，最大化定子绕组的绕线空间，同时让转子外壳直接集成安装基座，省去额外的传动连接结构，降低动力输出的传动损耗。定子部分采用多槽集中绕组设计，绕组排布紧密，槽满率控制在合理区间，既保证铜线的有效填充量提升扭矩输出能力，也预留了足够的浸漆与散热间隙，避免长时间高负载运行时绕组积热导致的退磁或绝缘老化问题。转子外壳采用一体化铣削成型的辐条式端盖结构，辐条之间的镂空区域直接作为绕组的散热风道，转子旋转时能带动空气快速流经绕组表面，带走运行产生的热量，同时辐条结构兼顾了结构强度与轻量化需求，端盖上预留的多个安装螺纹孔，可直接适配不同规格的螺旋桨安装座或者传动连接法兰，安装孔位的分度精度经过校准，保证旋转时的动平衡表现，减少高速运转时的振动传导。中心转轴采用高硬度耐磨钢材加工，与转子外壳的配合采用过盈压装加粘接的复合固定方式，避免高转速下转子与转轴出现相对滑动，转轴与定子基座之间的轴承位公差控制在小间隙配合区间，既保证转动顺滑度，也能控制径向跳动量，降低运行噪音与轴承磨损速度。从安装边界来看，整体为扁平式圆盘结构，轴向厚度控制紧凑，径向最大尺寸适配小型动力舱的安装空间，定子基座上的定位止口可直接与设备的安装支架配合，不需要额外设计转接结构，安装时只需保证止口同轴度以及端面贴合度，就能满足运行时的形位公差要求。这类无刷动力部件的扭矩输出特性偏向高转速区间，搭配对应的电调设备可实现宽范围的转速调节，响应速度快，运行时没有碳刷摩擦产生的损耗与电火花，维护周期更长，适合需要长时间稳定动力输出的轻量化电动设备场景，在结构设计时充分考虑了轻量化与散热需求的平衡，在同级别规格的动力部件中，功率密度表现突出，能在有限的重量与尺寸限制下，提供足够的推力或者扭矩输出，满足小型电动设备的动力需求。
