皮博格P37UK12齿轮减速直流驱动电机

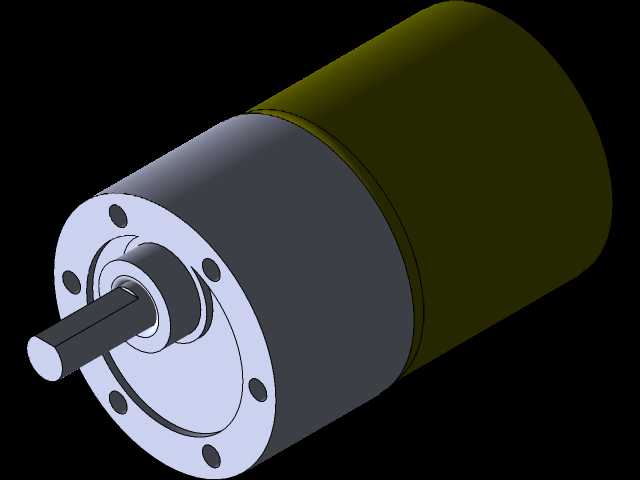

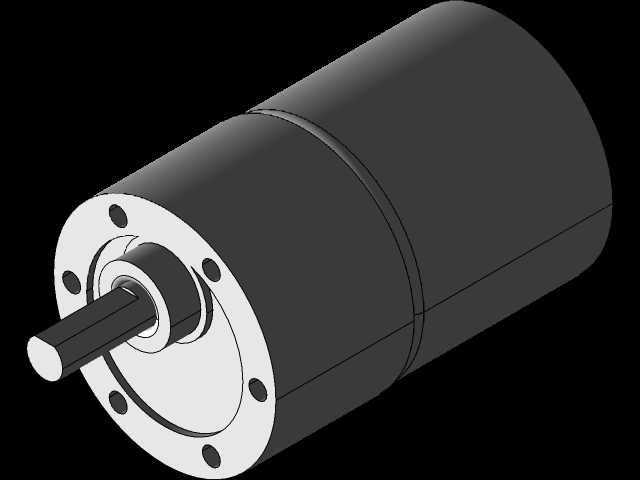

做小型移动机器人底盘选型的时候，这类带减速箱的直流电机是绕不开的核心执行部件，尤其是面向教育类、创客类的开源机器人平台，这款适配Monster Borg机器人的减速电机，刚好匹配树莓派控制的小型移动机器人的动力需求。从结构设计来看，这款电机采用一体式齿轮减速箱与直流电机本体结合的布局，减速箱端采用圆形法兰安装面，端面上均匀分布6个安装孔，输出轴从法兰中心伸出，轴端为光轴设计，可直接配套联轴器、行走轮或者同步带轮使用，安装时只需将法兰贴合对应安装座，通过孔位锁付螺丝即可完成固定，不需要额外设计复杂的转接结构，对创客和小型设备开发者十分友好。实际应用场景中，这类电机除了适配开源机器人底盘，还可以用在小型自动化输送线的从动辊驱动、桌面级小型变位机的回转驱动、智能小车的行走动力、小型电动执行器的动力输出等场景，12V的供电电压刚好匹配多数小型移动设备的锂电池供电规格，不需要额外配置高压供电模块。从功能特性上，集成的齿轮减速结构将直流电机的高转速降为300转的输出转速，在提升输出扭矩的同时，也让转速控制更适配小型移动设备的行走速度需求，不会出现转速过快导致的控制精度不足问题；37毫米直径的减速箱外壳，在同规格减速电机中属于通用尺寸，多数现成的电机安装座、固定支架都可以直接兼容，不需要单独定制安装结构。建模过程中需要重点注意几个边界尺寸：首先是减速箱法兰的安装孔位分度圆直径，这个尺寸直接决定安装座的孔位加工精度，一旦偏差就会出现无法装配的问题；其次是输出轴的直径与伸出长度，这个尺寸关系到配套轮组、联轴器的选型配合，轴径公差需要按照基孔制的间隙配合来预留，避免装配时出现过盈卡滞或者间隙过大导致的传动晃动；另外电机本体的总长度也是结构布局时需要重点考量的参数，在做机器人底盘内部空间排布时，要预留足够的安装空间，同时避开电路板、电池等其他部件的安装位置，避免出现结构干涉。这类带减速的直流电机在建模时，还需要区分减速箱段与电机本体段的外形差异，减速箱段为金属切削加工的圆柱外壳，电机本体段为冲压成型的机壳，两段的表面质感、直径尺寸都有区别，建模时不能简单做成等直径圆柱，要还原真实的装配台阶结构，同时端面上的安装孔要做均匀阵列，保证孔位的角度偏差符合实际加工的公差范围，输出轴上的定位台阶也要准确还原，方便后续做装配干涉检查时，能准确判断轮组的安装到位位置。
