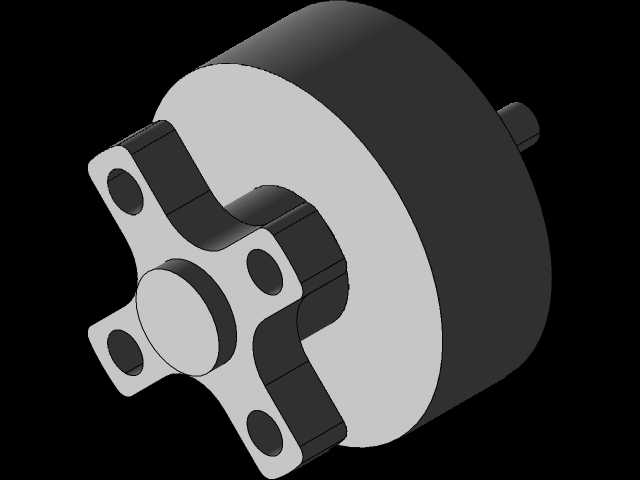

小型无人机动力用外转子无刷直流电机结构

这款外转子结构的无刷直流电机，主要面向小型多旋翼无人机、微型穿越机这类低空小型飞行器的动力输出场景，作为整机动力系统的核心执行部件，承担着将电能转化为旋转机械能、驱动螺旋桨产生升力与姿态调整力矩的作用。从结构设计逻辑来看，采用外转子布局的核心考量是在小尺寸、轻重量的约束下，尽可能提升输出扭矩，省去额外的减速传动结构，降低动力链路的传动损耗与整体重量，适配小型无人机对载荷重量极度敏感的设计需求。安装端采用四孔位十字布局的法兰安装结构，四个安装孔沿输出轴的周向均匀分布，安装面与电机定子端盖为一体化加工结构，安装时可直接通过螺丝将电机固定在无人机机臂的电机座上，安装孔的位置公差控制在适配常规微型机臂安装座的通用尺寸范围内，无需额外设计转接件即可完成装配，能有效缩短整机结构的设计迭代周期。定子部分内嵌于外转子壳体内部，绕组与定子铁芯的排布经过紧凑化设计，在有限的径向空间内最大化绕组的有效导体长度，兼顾低转速下的扭矩输出与高转速工况的运转效率，适配不同螺距螺旋桨的负载特性。外转子壳体同时承担磁钢承载与旋转散热的作用，壳体外壁为光滑圆柱面，旋转过程中可带动周边空气形成对流，带走绕组工作产生的热量，避免长时间大油门工况下出现绕组过热退磁的问题。输出轴采用短轴伸出设计，轴端的直径与伸出长度适配常规微型螺旋桨的安装孔径，搭配桨夹即可完成螺旋桨的固定，轴系的径向跳动控制在小功率航模动力的允许范围内，可降低高速旋转时的动不平衡量，减少飞行过程中的机体振动。从安装边界来看，电机的轴向总长度控制在紧凑范围内，安装面到转子尾端的距离不会超出小型机臂的安装空间余量，径向最大直径适配微型无人机的机臂间距设计，不会出现相邻电机螺旋桨打桨的干涉问题。这类小尺寸无刷电机的结构设计，核心是在重量、扭矩、转速、散热几个核心参数间找到平衡，既满足小型无人机对起飞重量的严苛限制，又能提供足够的动力冗余应对机动飞行、风扰等复杂工况下的动力需求，同时标准化的安装接口也能让结构设计人员在进行不同轴距的小型无人机设计时，快速完成动力部件的选型匹配，减少重复建模的工作量。
