无螺母连接四旋翼H型机架结构设计

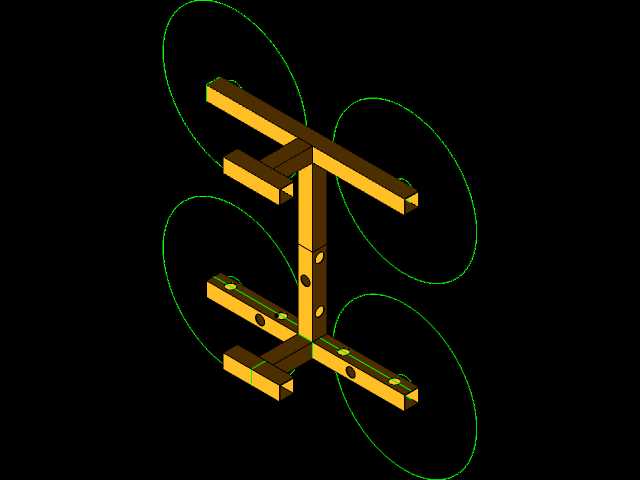

这款H型四旋翼机架的结构设计，核心围绕小载荷多旋翼飞行器的户外作业、教学实验、快速迭代验证场景展开，区别于常规采用螺母锁紧的碳板机架，整个结构完全取消了独立螺母零件，依靠框架主梁连接处的集成式螺栓卡位结构，配合矩形截面的3D打印3向插接榫卯完成永久连接，大幅减少了装配时的零件清点、对位锁紧工序，也避免了飞行过程中螺母受振动松脱脱落的常见故障。从实际使用场景来看，这类机架适配轴距250mm级别的小型四旋翼平台，既可以搭载轻量化航拍模块完成低空近距拍摄作业，也可以搭载小型传感模块完成高校实验室的飞行控制算法验证，还能作为入门级航模玩家的DIY组装载体，适配10寸以内的螺旋桨安装，机臂末端的电机安装位预留了标准16mm、19mm直径电机的安装孔位，孔位间距匹配市面上绝大多数小型无刷电机的安装尺寸，不需要额外打孔适配。设计过程中优先考虑了3D打印工艺的成型特性，所有插接结构的拔模斜度控制在1.5度，既保证打印完成后可以顺利去除支撑完成装配，又能让插接配合的间隙控制在0.2mm以内，装配后不需要额外涂胶就能获得足够的结构刚度，主梁采用中心对称的H型布局，中心竖梁作为核心承力结构，上下两层横梁分别承担飞控、电池、电调的安装平面，四个机臂从中心十字交叉位置向外延伸，机臂与中心梁的连接位置采用了贯通式插接设计，机臂梁直接穿过中心竖梁的预留槽位，依靠插接面的摩擦力和集成螺栓的预紧力承担飞行过程中的升力与机动载荷，避免了常规拼接机臂在连接处应力集中断裂的问题。安装边界上，中心板区域预留了30.5mm*30.5mm的标准飞控安装孔位，电池绑带槽位宽度适配20mm宽度的尼龙绑带，可以固定2S-4S规格的小型锂聚合物电池，整机装配完成后不含电子设备的结构自重控制在80g以内，配合PLA或者PETG打印材料就能满足常规飞行的强度要求，如果采用碳纤维增强尼龙材料打印，还可以进一步提升结构抗冲击性能，适配轻度的特技飞行场景。整个结构没有设计多余的装饰性特征，所有结构特征都服务于装配效率、结构强度与安装适配性，连接处的螺栓卡位直接集成在梁体结构上，装配时只需要将螺栓穿入预留孔位拧紧即可完成锁紧，不需要在梁体背面预留螺母安装空间，也不需要使用防松胶，日常维护拆解只需要拧出对应位置的螺栓就能更换损坏的机臂零件，维护成本远低于一体化成型的机架结构。
