概念款旋转叠层定日镜结构设计

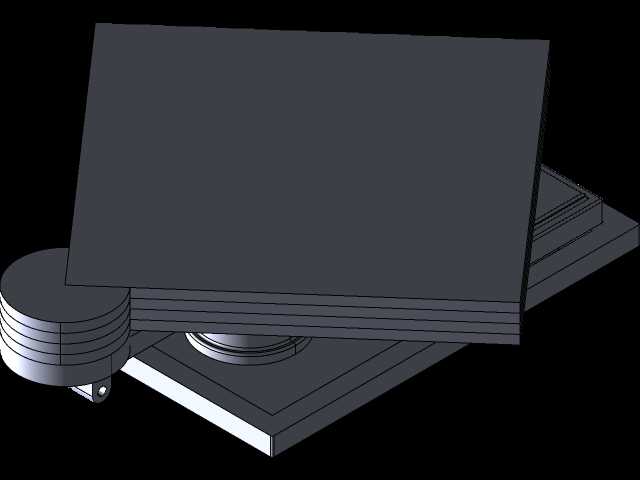

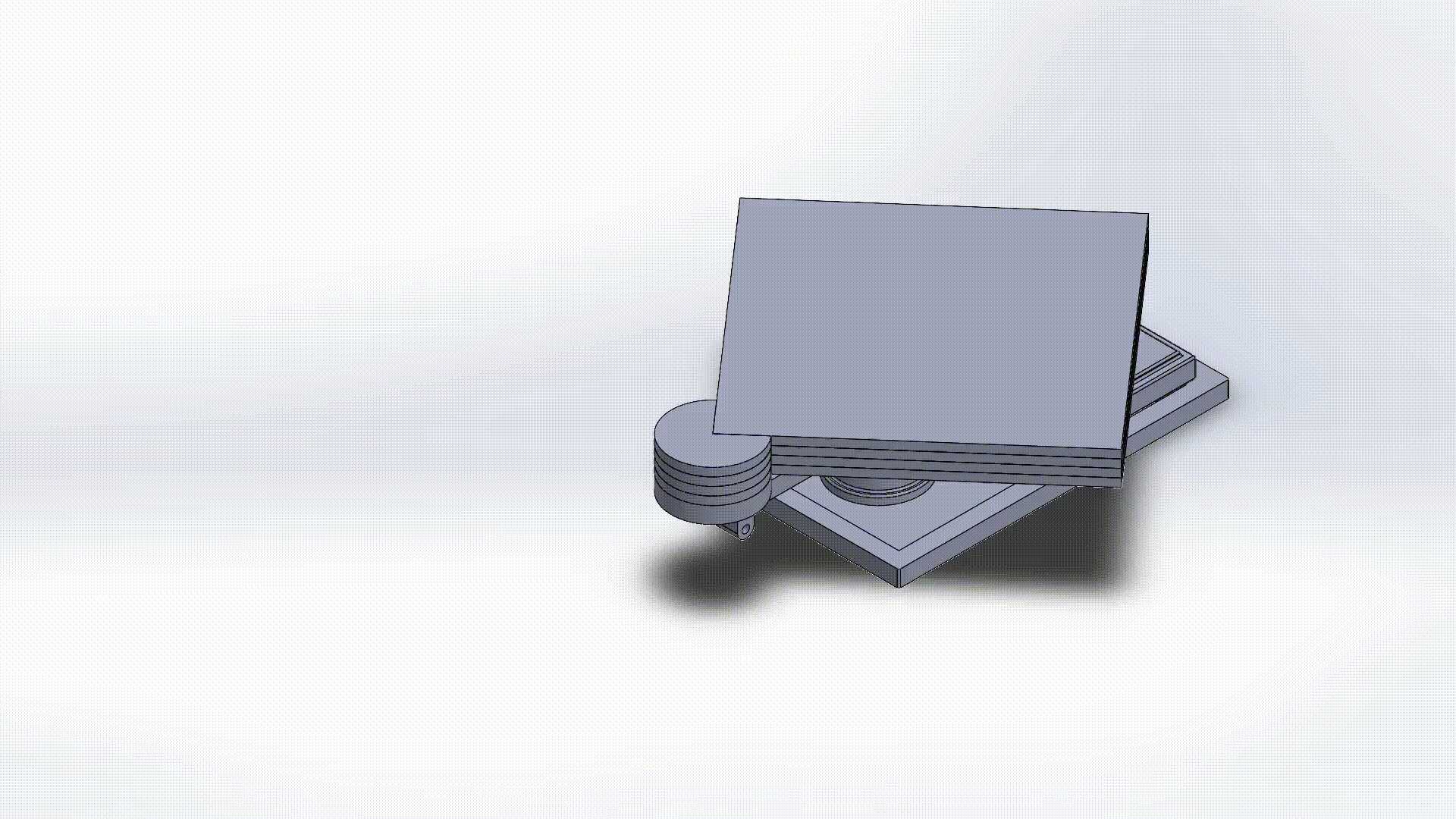

这款定日镜采用概念化部署结构设计，核心围绕小范围聚光追光场景做适配，区别于传统大面积定日镜的塔式部署逻辑，整体采用模块化叠装思路，可适配分布式光热实验、小型聚光光伏测试、户外定点光热转换等场景的安装需求。结构上采用旋转电机作为方位角驱动核心，搭配四片叠层布置的反射镜面，在保证有效反射面积的前提下，大幅压缩了设备收拢状态下的整体占用空间，单组设备的底座安装边界控制在方形基座范围内，基座预留标准安装孔位，可直接固定在混凝土承台、金属支架平台等多种安装基础上，无需额外做定制化转接结构。反射镜组采用层叠滑移设计，工作状态下可逐片展开形成完整的方形反射面，收拢状态下镜片依次叠合在底座上方，可降低大风工况下的风阻载荷，减少户外部署时的结构受力风险，旋转驱动部分集成在底座侧方的圆柱舱体内，舱体同时承担驱动元件的防护作用，可隔绝户外沙尘、雨水对传动部件的侵蚀，传动链路采用直连驱动设计，减少齿轮传动带来的回差，提升追光过程中的角度控制精度。从设计逻辑上看，这款结构没有采用传统定日镜的单块大镜面+双轴俯仰的结构，而是将方位旋转作为主驱动，叠层镜组的展开角度适配固定俯仰区间，针对特定纬度的太阳高度角做预适配，降低了双轴驱动的控制复杂度，同时叠层镜片的支撑结构采用薄板叠加的加强筋设计，在控制整体重量的前提下保证镜片的平面度，避免反射光斑出现散焦问题。安装层面，底座下方预留走线通道，驱动电机的供电与控制线路可从基座内部穿入，避免线路外露带来的老化风险，整体结构的外露部件均采用平整直面设计，减少积尘积雪的附着面，降低后期运维的清洁频次。在实际应用中，这类小型叠层定日镜可多组阵列部署，通过统一的角度控制实现多镜光斑的定点汇聚，适配小型光热实验平台、户外聚光加热装置、分布式太阳能利用系统的搭建需求，结构本身的模块化设计也支持单组独立更换镜片或驱动部件，无需拆解整组设备即可完成易损件的维护替换。
