便携集成式HHO电解产气装置结构设计

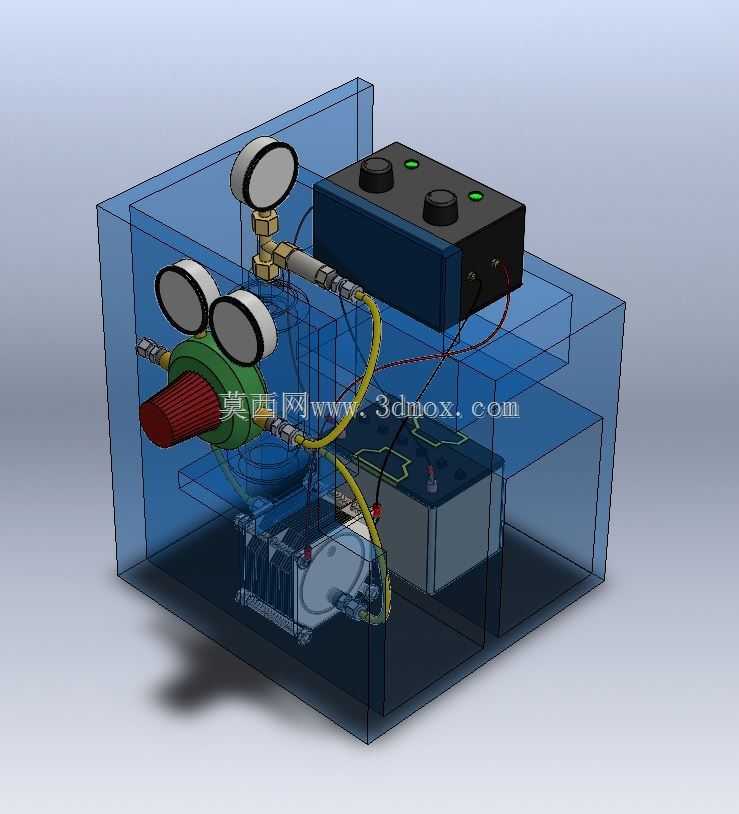

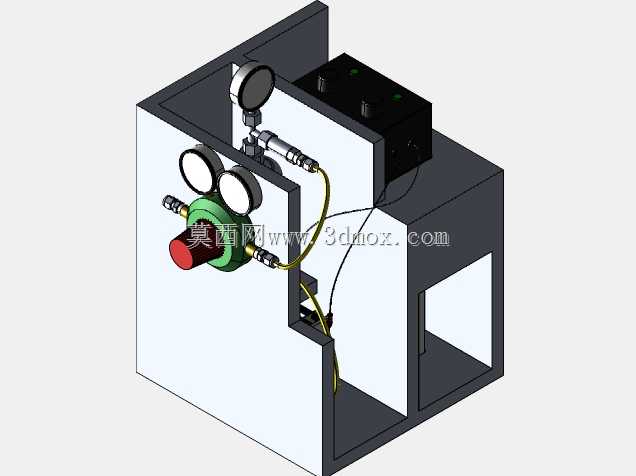

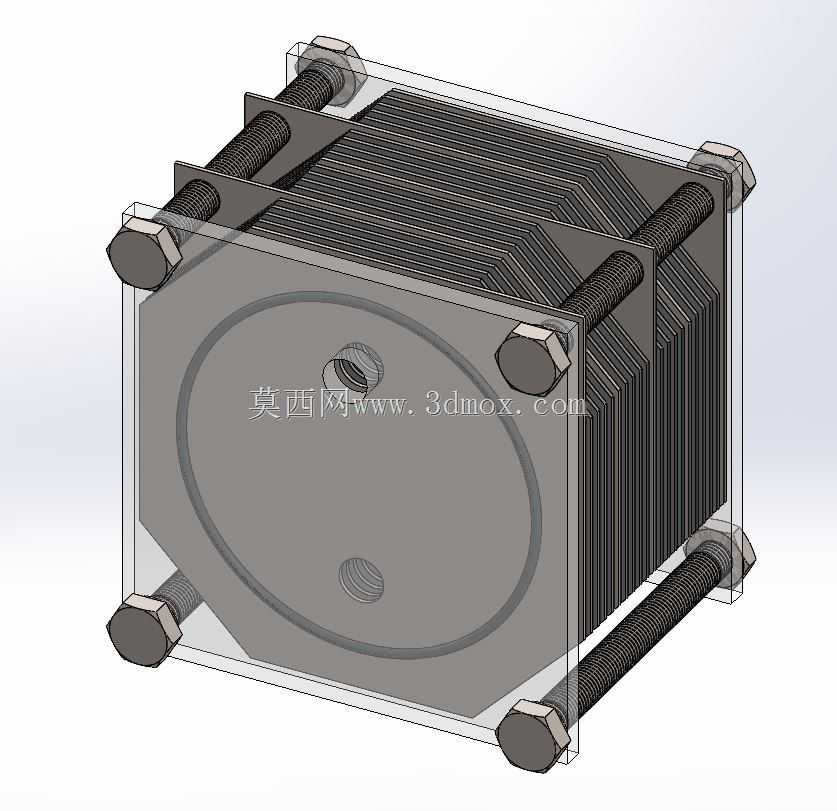

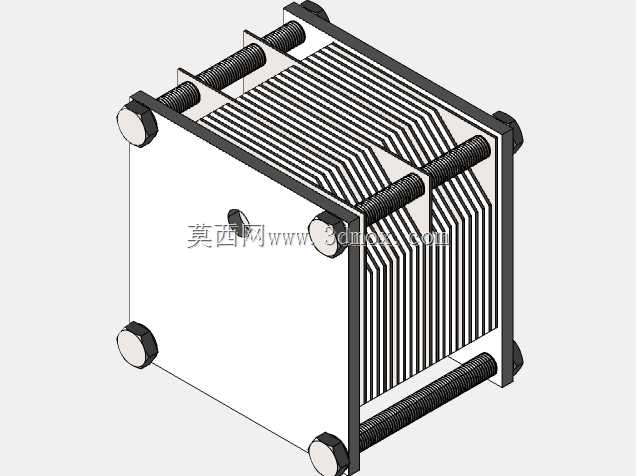

该装置面向户外应急作业、小型金属加工、车载辅助助燃等无固定气源供给的场景设计，核心功能是通过电解水制备氢氧混合燃气，替代传统瓶装乙炔、丙烷等高压燃气，完成小件焊接、金属切割、设备除碳、火焰加热等作业，规避高压气瓶运输存储的安全风险，同时无需依赖固定工业管线即可独立运行，适配野外抢修、流动维修、户外DIY加工等灵活作业需求。整套设备采用一体化集成设计思路，将电解反应单元、气液分离模块、压力监测组件、流量调控阀组、电控供电模块全部整合在透明防护壳体内部，无需用户额外外接管路与控制元件，开箱加注电解液、接通电源即可进入工作状态，大幅降低非专业用户的使用门槛。设计阶段充分考虑便携使用的边界限制，整体外形采用方正紧凑的立方体结构，壳体边角做圆弧过渡处理，外部预留便携提手安装位，可适配常规车载储物空间、工具箱收纳尺寸，安装时仅需预留单侧操作空间用于调节阀门与操控电控按钮，无需大面积固定安装台面，支持临时放置、车载固定等多种使用方式。气路系统配置多级压力监测表头，可实时显示电解腔压力、输出管路压力，配合调压阀组实现输出气压的精准调控，避免压力波动导致的火焰不稳定问题；输出端设置防回火结构，阻断火焰回窜至电解腔的安全隐患；电控模块集成过流保护、液位检测、压力超限断电功能，当设备出现电解液不足、压力超阈值、电路过载时自动切断供电，保障使用安全。透明防护壳体采用耐电解液腐蚀的高强度工程材质，既可以直观观察内部电解液液位、组件运行状态，也能阻挡外部灰尘、溅水侵入内部核心部件，适配户外复杂多变的使用环境；内部管路采用耐腐柔性管路连接，抵消设备移动过程中的震动应力，避免硬管连接长期震动出现的密封渗漏问题，各功能模块采用快拆式安装结构，后期更换易损件、补充电解液时无需拆解整体壳体，维护操作便捷高效。
