欧姆龙槽型光电检测元件三维数模

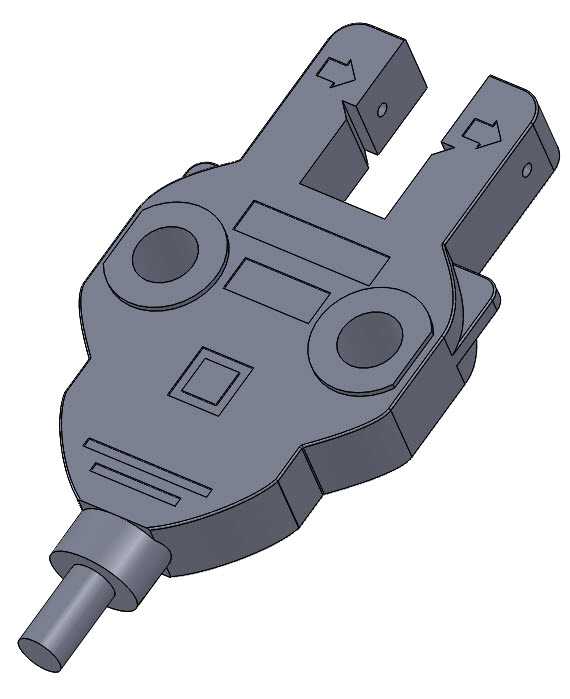

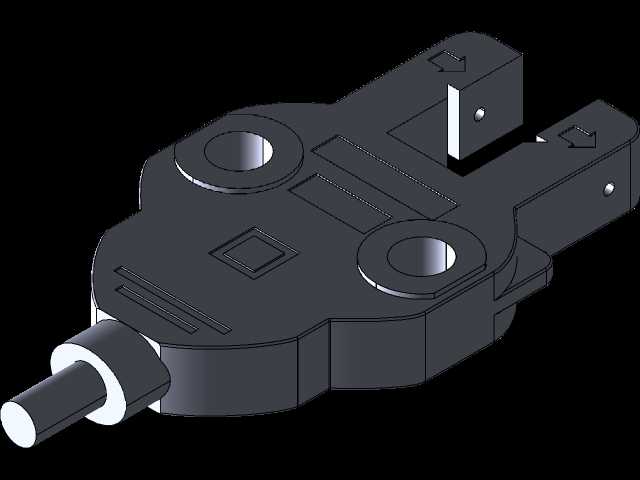

这款槽型光电检测元件，是自动化产线里出镜率极高的小件检测部件，日常在3C电子组装、包装物料分拣、小型模组工位定位场景里随处可见，核心作用是通过槽口的光路通断，输出工件到位、位置超限、原点复位的开关信号，相比漫反射类光电元件，它自带U型对射结构，不需要额外调整发射端与接收端的对位，安装调试的容错率高很多，很适合空间紧凑的小型自动化工位使用。从结构设计来看，主体采用对称式U型叉臂布局，两个叉臂端面分别集成红外发射与接收单元，叉臂上预留的两个圆形沉台是安装定位孔，孔位间距匹配行业通用的安装标准，不管是锁附在铝型材支架上，还是嵌入设备的安装槽位，都能直接适配常规的M3螺丝固定，不需要额外做转接板。尾部引出的细长电缆做了根部防弯折过渡结构，避免设备运行过程中反复拉扯线缆造成根部断线，主体外壳的加强筋布局顺着受力方向排布，既控制了整体壁厚，又能保证安装锁紧时外壳不会出现形变，不会挤压内部的光路元件影响检测精度。实际选型使用的时候，要注意槽口的宽度对应的检测物厚度上限，这款的槽口间隙适合检测厚度不超过5mm的薄片类、凸台类工件，安装时要保证被检测物从槽口中心区域穿过，避免剐蹭叉臂内壁，长期剐蹭会磨损外壳导致光路偏移。建模的时候还原了外壳表面的方向标识箭头，现场安装时可以直接根据箭头方向确认出线与检测方向，不用反复对照说明书核对，外壳上的方形标识区域是型号丝印的预留位，做设备BOM建模的时候可以直接在这个区域追加型号标注，方便后续出工程图的时候做明细标注。这类传感器的安装边界要注意，主体尾部出线方向要预留至少15mm的线缆弯曲空间，不能把线缆折成死弯，两个安装孔的锁紧扭矩要控制在0.5N·m以内，扭矩过大会压裂塑料外壳，很多现场调试的故障都是因为安装时拧螺丝用力过大导致外壳形变，光路偏移出现误信号。在做整线三维布局的时候，这类小件的数模精度直接影响后续干涉检查的准确性，比如在飞达送料、模组原点复位的位置，如果传感器模型尺寸不准，很容易出现实际安装时和运动部件刮碰的问题，这款数模还原了真实产品的所有外形特征与安装尺寸，包括叉臂的倒角、线缆的直径、安装孔的沉台深度，做布局时可以直接调用，不需要再手动测绘修正。
