标准DIP8封装光电探测器OP101结构模型

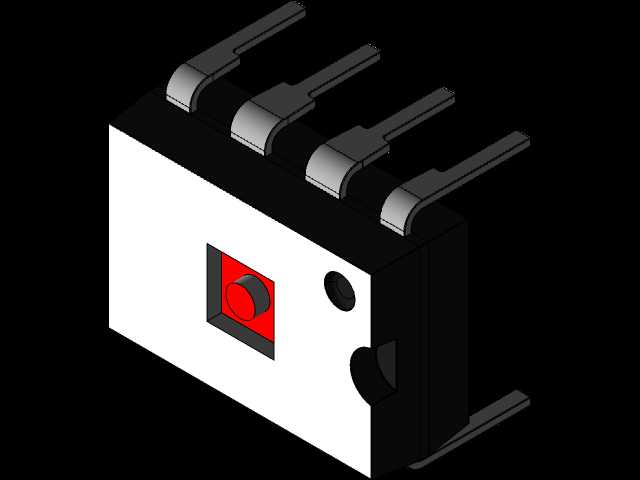

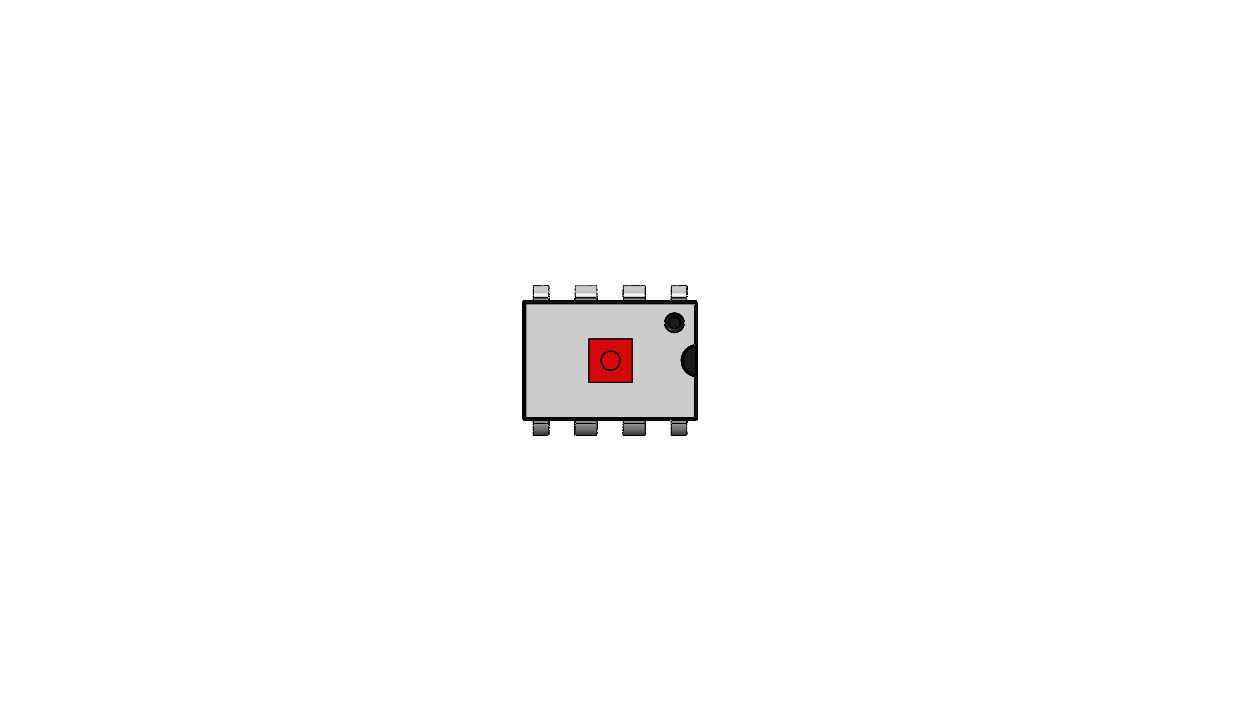

在光电检测类设备的结构设计环节，直插封装光电元件的装配干涉校验、光路同轴度验证一直是容易被忽略的细节，很多设计人员直接调用通用封装模型开展布局，往往到打样阶段才发现光敏面与光路轴线存在偏差，或是引脚与周边焊盘、结构件出现干涉，反复改板拖慢项目进度。这款基于标准DIP8封装制作的光电探测器模型，完全贴合量产OP101器件的实际外形尺寸，引脚间距、塑封本体长宽高、引脚伸出长度都严格按照器件手册的公差范围建模，可直接导入PCB布局软件、结构装配文件中做干涉检查，不用设计人员再手动测量实物尺寸绘制模型。不同于常规仅做外形示意的封装模型，这款模型特意在方形光敏接收区域的中心位置，增设了真实器件上不存在的圆柱形同轴定位凸台，这个结构并非多余设计——在做光电检测组件的装配设计时，设计人员可以直接将这个凸台的轴线与光路发射端的透镜光轴做同轴约束，不用再反复切换视图寻找光敏面的中心基准点，能大幅提升光路装配的对位精度，避免因为基准选取偏差导致的探测灵敏度下降、响应阈值偏移等问题。从实际应用场景来看，这类DIP8封装的光电探测器常被用在光电开关、烟尘浓度检测模块、条码扫描识读设备、工业计数传感器、激光接收端组件中，不同应用场景对器件的安装高度、引脚弯折角度、周边避让空间的要求都有差异。使用这个模型开展设计时，可以直接在装配环境中模拟引脚弯折成型的状态，提前预留出焊盘与塑封本体之间的安全距离，避免波峰焊时引脚张力拉扯导致的器件虚焊、本体翘起问题；同时也能校验器件上方的光路通道是否存在遮挡，确认滤光片、聚光透镜与光敏面之间的距离是否在设计要求范围内。模型的塑封本体侧面的定位缺口、引脚的倒角细节都做了还原，在做整机结构的限位设计时，可以直接依托本体侧面的特征做定位筋的布局，不用额外添加辅助基准，能让结构限位的精度更贴合实际装配情况。对于需要做设备运行状态仿真的设计人员来说，这个模型的光敏面区域做了独立的特征划分，在添加光学仿真参数时，可以直接选中对应区域赋予材料属性，不用再手动拆分实体面，能减少仿真前处理的工作量。在做批量生产的工装设计时，依托这个精准的模型可以直接设计器件的吸嘴定位座、引脚成型工装的定位型腔，避免工装加工完成后出现器件放不进、定位偏差的问题，缩短工装调试的周期。
