JDY-10蓝牙Uart收发微控制器模块

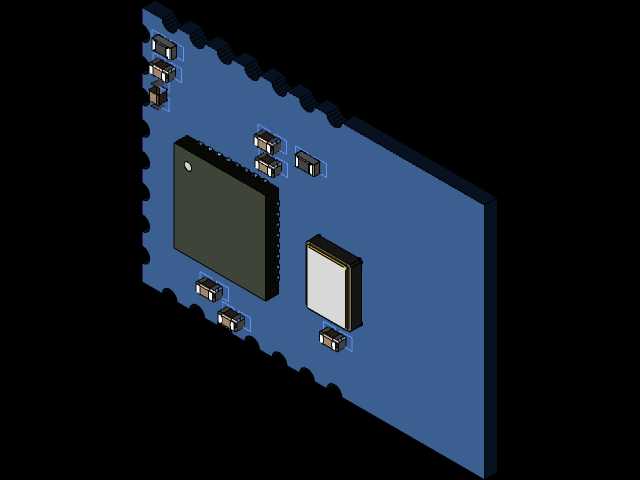

在嵌入式开发与物联网终端搭建场景中，这类蓝牙串口收发模块是短距离无线数据交互的核心器件之一，常被集成在智能传感节点、小型消费电子、工业现场手持调试设备、智能家居控制单元内，替代传统有线串口连接，省去布线繁琐的同时保留UART接口的易用性，无需复杂的蓝牙协议栈开发即可快速实现设备间的透明数据传输。从结构设计来看，该模块采用PCB载板集成核心功能芯片的布局，主控制与蓝牙射频芯片布置在板卡核心区域，周边匹配的阻容件沿信号路径排布，既缩短高频信号走线长度降低干扰，也给外围焊接与测试预留足够操作空间，板卡边缘采用半孔工艺设计，可直接作为贴片元件焊接在用户主板上，也能通过排针插接实现快速调试更换。模块的功能特性围绕低功耗、高兼容性设计，支持标准蓝牙串口透传模式，可与带蓝牙功能的主机设备直接建立连接，默认波特率覆盖常用串口通信参数，适配多数单片机的UART外设配置，无需额外电平转换电路即可与3.3V供电的主控系统直接对接，内置的射频匹配电路经过参数调校，在开阔环境下可实现稳定的短距离数据传输，满足室内设备互联、近距离数据采集的通信需求。在安装边界上，模块整体尺寸紧凑，板卡厚度适配常规SMT焊接工艺要求，周边元件高度控制在较低范围内，不会占用过多的设备内部堆叠空间，设计时可直接将其作为标准功能子模块纳入整机布局，预留对应焊盘或排针座位置即可，无需额外设计复杂的固定结构，板载的状态指示元件可直观反馈模块的配对、连接、数据传输状态，方便生产测试阶段的功能校验。建模过程中还原了板卡上各元件的实际封装尺寸与相对位置，PCB基板的轮廓、边缘半孔结构、各芯片与阻容元件的外形高度都按照实物参数搭建，可直接用于整机装配的干涉检查、布局仿真，也能作为电子类教学演示、嵌入式开发方案展示的可视化模型，帮助设计人员提前评估模块在整机内的安装空间、走线走向，避免实际打样后出现元件干涉、信号走线过长影响通信稳定性的问题。
