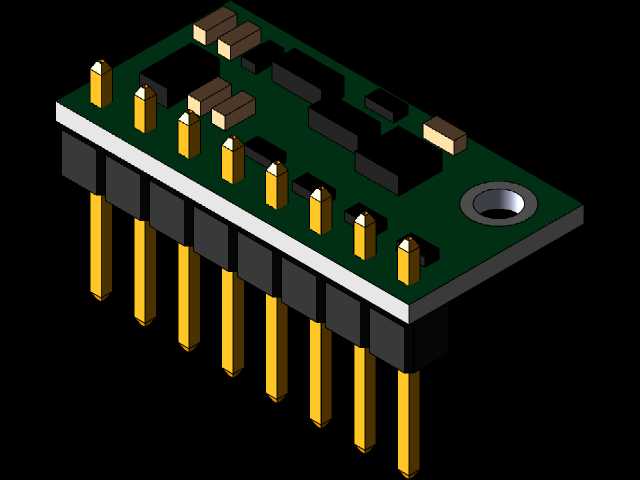

LPS25H压力传感器模块结构设计

这款压力传感模块的三维结构还原，完全贴合实际量产器件的装配逻辑，建模时优先考虑了嵌入式开发场景下的安装适配需求，不管是做手持气压检测设备、无人机高度定高模块，还是工业气密检测工装的配套传感单元，都能直接调用模型完成结构干涉校验，不用反复核对实物尺寸做二次修正。模块采用直插排针的引出方式，排针间距严格遵循通用2.54mm接插件标准，建模时特意保留了排针的长度余量，既适配面包板快速搭试电路的场景，也能满足焊接在定制PCB板上的插装深度要求，不会出现插接过浅导致焊接虚焊、或是插接过深顶到板面对方元件的问题。PCB板体上预留的单孔安装位，位置经过反复校准，既避开了板上所有贴片元件的布局区域，又能适配M2规格的固定螺丝，在做紧凑结构的设备装配时，可以直接通过这个孔位将模块锁附在设备壳体的安装柱上，避免设备震动时排针受力出现松脱。板上的贴片元件布局完全还原实物的排布逻辑，主传感芯片位于板体受力均匀的中心区域，周边的阻容元件按照信号流向依次排布，建模时保留了每个元件的实际高度差，结构设计人员在做外壳避让设计时，可以直接测量每个元件的顶面高度，预留足够的安全间隙，不会出现外壳压到元件导致器件损坏的问题。从功能适配角度，这款模块覆盖的气压检测范围对应常规海拔高度变化的气压区间，不管是做室内外气压监测、还是小型飞行器的高度辅助检测，都能满足常规检测精度要求，建模时特意还原了传感芯片上方的透气结构位置，结构设计时可以对应在外壳上预留透气孔位置，避免外壳遮挡导致气压检测失准。排针与板体连接的塑座部分，建模时还原了实际的卡扣定位结构，在做模块整体的受力仿真时，可以准确还原排针受力时的应力分布，避免结构设计时排针受力过大导致塑座开裂。整个模块的外形边界控制得非常紧凑，在做多模块堆叠的电路设计时，可以直接调用模型排布板上位置，预留出相邻模块的安装间隙，不会出现元件互相干涉的问题。
