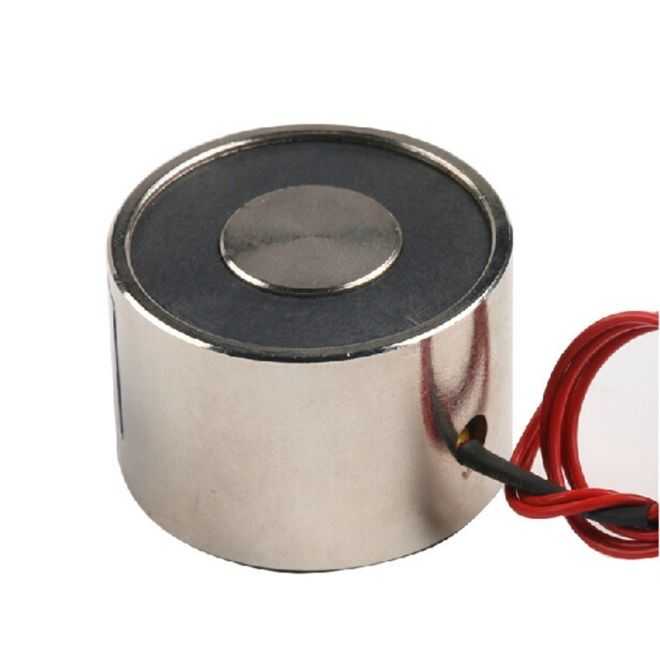

P25/20规格5公斤吸力圆柱式电磁铁结构

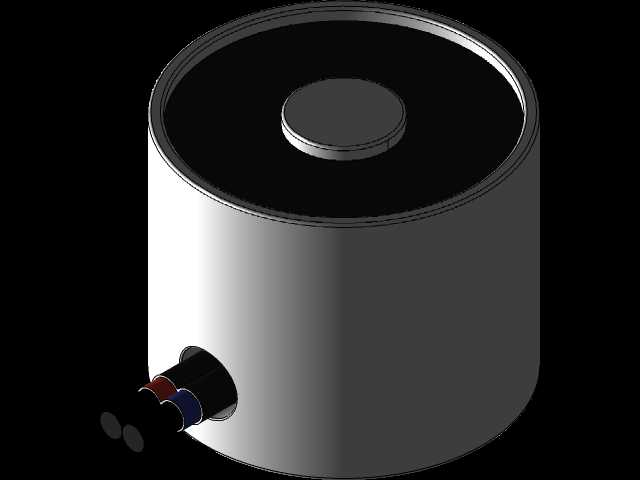

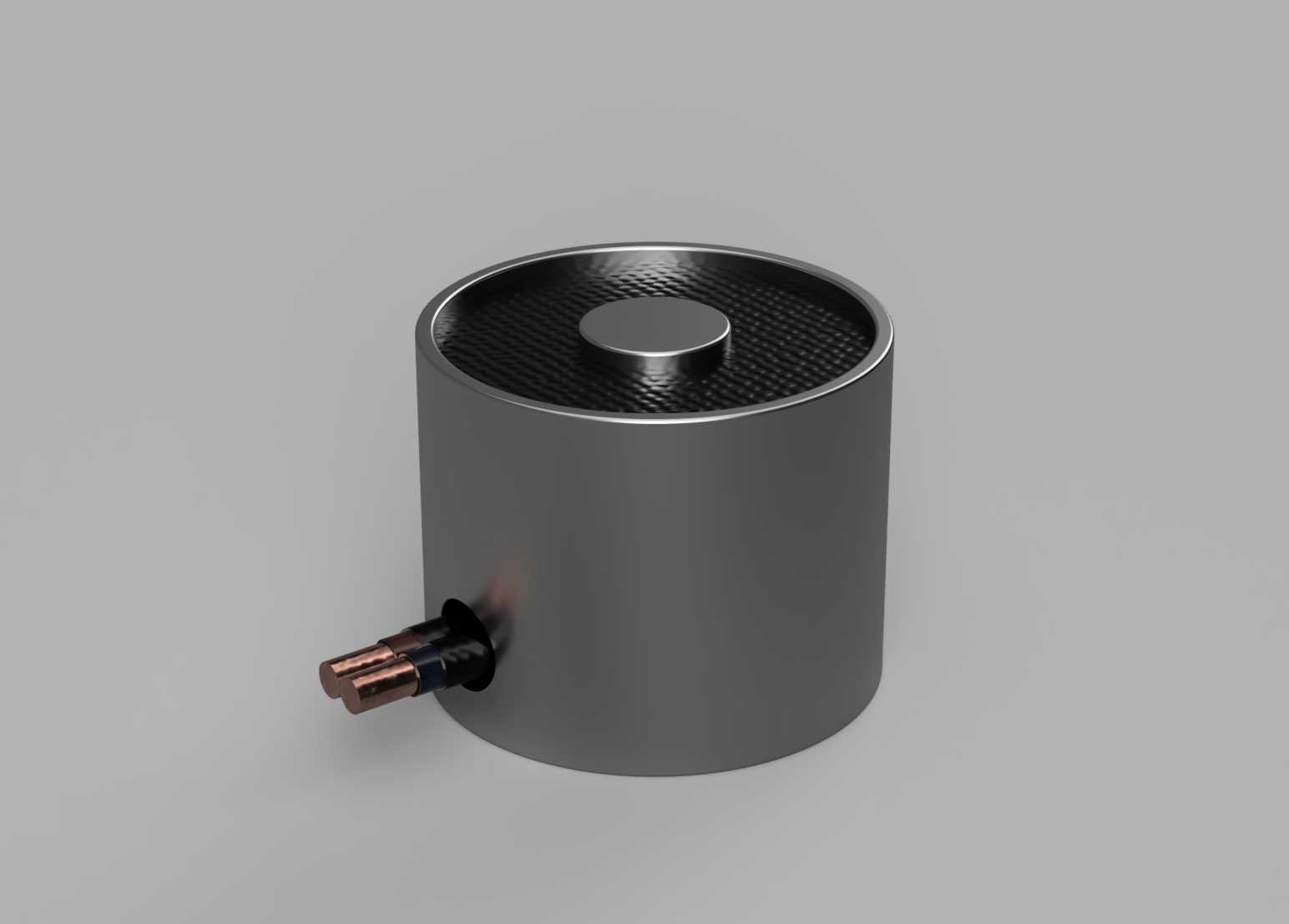

这款圆柱式电磁铁在自动化产线的小件分拣、工装夹具的快速锁付、小型物料的搬运定位场景中应用十分广泛，相比永磁吸盘，它可以通过通断电快速控制吸力的有无，不需要额外的脱磁机构，在需要频繁切换吸附、释放状态的工位上，能大幅简化执行端的结构设计。从实际使用的角度看，这类5公斤吸力的电磁铁，常被用在电子元件装配线上吸附小型铁质工装、治具，也会集成在小型分拣设备的末端，完成薄铁片、小螺丝等铁质零件的拾取转移，部分小型仓储设备的料盒定位、门禁类的小型锁止结构中，也能见到同规格产品的应用。设计这款结构的时候，首先要考虑的是吸力与安装空间的匹配，整体采用圆柱外形，外壳做导磁处理，线圈内置在壳体内部，中心的轴件是核心的导磁通路，原设计里中心轴直径做了适配调整，从8mm优化到10mm，就是为了保证导磁截面积足够，避免磁路饱和导致实际吸力达不到标称值，同时也能提升端面的耐磨性能，因为吸附端面是直接和被吸工件接触的部位，长期使用会有摩擦损耗，足够的轴径能延长部件的使用寿命。出线端做了侧向引出的结构，相比轴向出线，侧向出线的方式在安装时不需要在安装面预留出线的避让孔，不管是法兰安装还是侧面锁付都能适配，接线部位做了防护处理，能避免日常使用中接线处被拉扯断裂，也能阻挡少量的粉尘、切削液渗入线圈内部。外形尺寸上，整体圆柱外径25mm，高度20mm，属于小型吸盘式电磁铁的常规尺寸，安装时可以在壳体侧面做锁付孔固定，也可以通过外壳的外螺纹做旋接固定，安装边界需要注意的是，吸附端面要和被吸附的铁质工件保持平整贴合，如果工件表面有凸起、锈迹或者非导磁涂层，会大幅降低实际吸附力，同时安装位置要远离强磁场干扰源，避免自身磁路被影响。线圈的绕制采用了分层密绕的方式，保证通电后产生的磁场能集中在端面吸附区域，减少侧向的磁漏，外壳的壁厚经过核算，既可以作为导磁的磁轭部分，也能提供足够的结构强度，在受到轻微碰撞的时候不会出现壳体变形挤压线圈的情况。实际选型使用的时候，要注意匹配对应的工作电压，避免过压导致线圈过热烧毁，同时持续通电的时长要符合器件的温升要求，如果需要长时间保持吸附状态，要选择对应的长通电型号，避免长时间通电导致温度过高影响绝缘性能。
