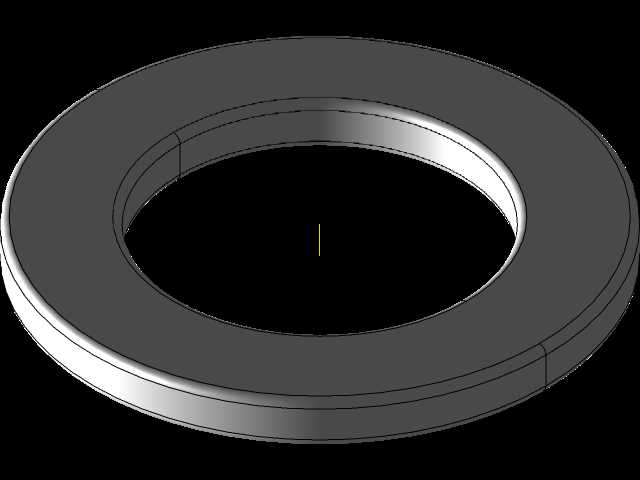

M20规格钢垫圈标准件三维设计

在各类机械装配、钢结构连接、机电设备安装场景中，平垫圈是最容易被忽略却直接影响连接可靠性的基础零件。这款M20规格的钢垫圈，核心作用是分散螺栓紧固时的接触面压应力，避免被连接件表面因局部压强过大出现压溃、凹陷，尤其是在铝合金、工程塑料等低强度基材的螺栓连接场景中，适配的垫圈能大幅提升连接副的抗疲劳寿命，防止长期振动下螺栓预紧力衰减。从设计逻辑上看，这款垫圈采用等厚度环形结构，没有额外的防滑齿、定位凸台等特殊结构，属于最通用的平垫圈品类，建模时优先保证内孔与外径的同轴度公差，厚度方向的平行度控制在普通紧固场景的通用公差范围内，不需要过高的形位公差要求，兼顾加工经济性与使用性能。尺寸边界上，这款垫圈适配M20规格的外六角螺栓、内六角圆柱头螺钉，内孔直径略大于M20螺栓的公称直径，保证螺栓能顺利穿过不会出现卡滞，外径尺寸覆盖常规M20螺栓对应的垫圈标准尺寸，3毫米的厚度适配常规8.8级螺栓的紧固预紧力范围，既不会因为厚度过薄在紧固时出现翘曲变形，也不会因为厚度过大额外增加连接副的总高度，占用不必要的安装空间。实际选型使用时，这类钢垫圈通常搭配弹簧垫圈、防松螺母组合使用，在有振动载荷的设备机架装配、输送线支架连接、机床外围护板固定场景中，能有效填补被连接件表面的平面度误差，让螺栓紧固时的受力更均匀，避免出现偏载导致的螺栓断裂问题。建模过程中，环形结构的过渡圆角做了微小的倒角处理，避免锐边在安装时划伤操作人员，也能减少热处理过程中的应力集中问题，零件整体结构简单，没有复杂的曲面特征，适合在各类设备的整机装配BOM中直接调用，不需要额外做结构修改就能适配绝大多数M20规格的螺栓连接场景。在重型设备的底座安装、管道法兰的辅助连接、电气柜的柜体拼接场景中，这类标准钢垫圈都是必不可少的基础配件，其尺寸精度直接影响连接的一致性，建模时严格对应通用紧固件的标准尺寸，保证装配时不会出现干涉、间隙过大等问题，能直接导出工程图用于批量加工采购。
