SCE12LUU箱式直线滑动轴承单元结构

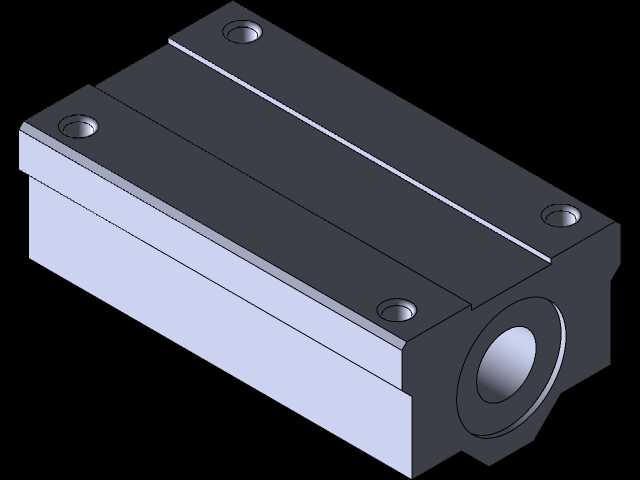

这款箱式直线滑动单元是轻载直线传动场景里的常用导向部件，常见于桌面型自动化输送工位、小型检测设备滑台、3D打印运动轴、包装机械的短行程往复机构中，承担运动副的径向承载与直线导向作用，相比开口型直线滑块，封闭式箱体结构能更好地抵御车间环境里的浮尘、切削碎屑侵入内部滑动接触面，降低日常维护频次。从结构设计来看，整体采用分体式组合构型，下部为浅色调的工程塑料或铝合金滑动基座，内嵌自润滑衬套与光轴配合实现低摩擦滑动，上部为深色的金属安装压板，四个角位预留沉头安装孔，安装时可直接通过内六角螺栓将整个单元固定在设备的运动台板上，无需额外加工复杂的定位卡槽，沉头孔的设计能保证螺栓头完全沉入压板平面内，不会突出干涉台板上其他元器件的布置。箱体端面的通孔为光轴穿装通道，内径与对应规格的12mm直径直线光轴采用间隙配合，滑动衬套的内壁预留有均匀的储油槽，在初期装配填充润滑脂后，可在较长运行周期内维持稳定的滑动阻尼，不会出现卡滞、爬行的问题。安装边界方面，整体为长方体构型，长度方向尺寸适配短行程紧凑安装场景，宽度方向的安装孔距符合行业通用的安装孔位标准，可直接替换同规格的其他品牌同类型滑块，无需重新调整设备台板的孔位布局，压板与基座的结合面采用精密铣削加工，保证装配后内孔的同轴度误差控制在允许范围内，避免光轴穿装后出现别劲、滑动阻力过大的问题。在实际选型应用中，这类封闭箱式滑块更适合水平安装的传动场景，可承受一定的径向载荷与小幅的倾覆力矩，若用于垂直安装场景则需要额外配置配重或制动组件，避免断电后滑块自行滑移造成工位碰撞。设计时上部压板的厚度经过强度校核，在额定载荷下不会出现压弯变形，保证四个安装点的受力均匀，基座下部的滑动接触面长度经过优化，相比短款滑块拥有更大的支撑跨距，运动时的直线度更好，能有效降低高速往复运动时的抖动问题，适合对运动平稳性有一定要求的中低速传动工位。
