18V20A直流电机驱动控制模块结构设计

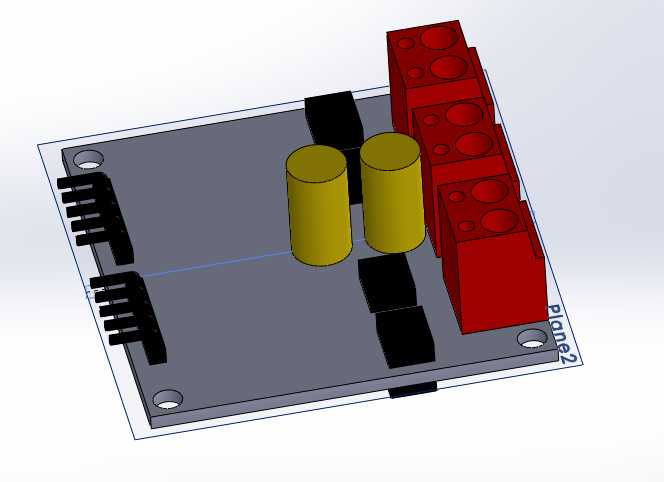

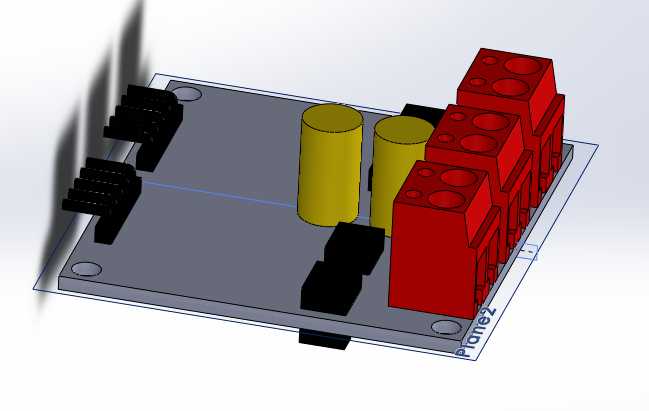

这款直流电机驱动模块的结构设计，首先围绕中小功率直流电机的实际控制需求展开，适配额定18V供电、持续20A输出的负载场景，常见于桌面级自动化输送机构、小型移动作业平台、教学类机器人实训装置、轻型电动执行机构的动力控制环节，用来完成电机的正反转切换、转速调节、过流保护触发等核心控制功能，是低压直流动力系统里衔接控制信号与动力输出的核心部件。从结构布局来看，模块采用板式安装基底，基底上预留的多组异形开孔并非随意排布，靠上侧的红色端子区域是动力输入与电机输出的接线位，每一个端子位对应独立的导电通路隔离槽，避免大电流走线之间的爬电距离不足引发的短路风险，端子采用下沉式嵌装设计，接线完成后导线端头不会突出模块上表面，能减少外部拉扯对接线端子的应力损伤。基底上的六边形、长圆形开孔分别对应功率器件的固定位、散热通路预留位以及状态指示灯的透出窗口，功率管安装位紧贴基底平面，装配时可在器件与基底之间垫装导热绝缘片，借助金属基底的散热面积带走持续大电流工作产生的热量，无需额外加装体积庞大的散热鳍片就能满足常规工况下的散热需求。模块四个角预留的沉头安装孔，适配M3规格的固定螺丝，安装时可直接固定在设备的电气安装板或者型材框架的安装面上，沉头设计能保证螺丝安装完成后表面与模块平面齐平，不会突出表面干涉其他部件的装配。从设计思路上，这款驱动模块没有采用冗余的外壳包覆结构，而是将结构件与散热基底合二为一，既压缩了整体的安装厚度，也减少了不必要的零件数量，降低装配复杂度。接线端子采用大电流栅栏式结构，能适配12AWG到16AWG的动力线径，接线时直接通过螺丝压接导线，无需额外焊接，方便现场运维人员快速接线与故障排查。模块上的开孔位置经过走线优化，控制信号的走线与动力走线在基底两侧分层排布，避免大电流通断时的电磁干扰影响控制信号的稳定性，长圆形的预留孔位还可根据实际选型需求，加装不同规格的外接插座或者状态显示组件，适配不同设备的接线需求。在安装边界上，模块整体为方正板式结构，安装时仅需预留略大于模块本体的平面空间，接线侧预留不小于30mm的走线弯折空间即可，不需要额外预留侧面操作空间，非常适合在紧凑的电气仓内布置，比如小型AGV的车体内部、桌面机械臂的底座电气仓、轻型输送带的侧装电控盒内都能顺利安装。结构设计上充分考虑了车间现场的装配习惯，所有固定孔位的间距都符合通用电气安装的孔距规范，可直接替换同规格的老旧驱动模块，不需要重新在安装板上打孔，大幅降低设备改造的装配工作量。
