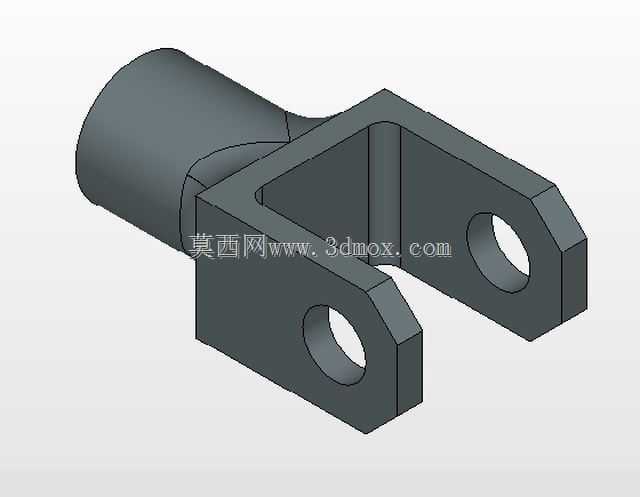

叉形铰接传动连接构件结构设计

该叉形连接构件是机械传动系统中承担动力传递、铰接联动功能的核心受力零件，广泛应用于工业自动化设备的连杆传动机构、工程机械的操作联动结构、输送设备的张紧调节单元、农用机械的执行端传动链路中，是实现刚性构件间角度摆动、动力换向、行程传递的关键配套零件，能够在往复摆动、周期性载荷的工况下保持稳定的连接刚性与传动精度，避免传动链路出现松脱、错位、传动滞后等问题。从功能特性来看，该构件一端采用圆柱套筒结构，可与配套的光轴、活塞杆或调节螺杆实现同轴套接配合，通过键槽或顶丝结构完成周向固定，能够传递沿杆轴方向的推拉力以及小幅的周向扭矩；另一端采用对称双叉耳结构，两个叉耳上同轴设置铰接通孔，可通过铰接销轴与配套的摆臂、拉杆、执行构件端部形成转动副，允许连接端在一定角度范围内自由摆动，补偿传动过程中产生的位置偏差与角度偏移，避免刚性连接带来的应力集中问题。在设计思路上，该构件充分考虑了铰接传动的受力特性，双叉耳采用对称等厚结构设计，铰接孔的中心距与叉耳开口宽度经过受力校核，既保证足够的安装空间容纳配套连接端，又避免开口过大导致叉耳根部应力集中；圆柱套筒与叉耳的衔接位置采用大圆弧过渡结构，有效分散载荷传递过程中的应力峰值，避免交变载荷下衔接位置出现疲劳断裂；整体结构采用等强度设计思路，在保证整体刚性与承载能力的前提下，尽可能去除非受力区域的多余材料，降低构件自身重量，减少传动过程中的惯性负载，提升传动响应速度。从安装边界来看，圆柱套筒段的外径与内孔尺寸适配常规直径的传动杆件，套筒长度满足轴向固定的接触长度要求，保证套接后不会出现轴向窜动；双叉耳的外轮廓宽度适配常规铰接座的安装间隙，铰接孔的孔径适配标准规格的铰接销轴，安装时仅需将套筒端与传动杆套接固定，叉耳端对准配套构件的连接孔位穿入销轴并加装轴向限位卡簧即可完成装配，无需额外定制非标连接件，适配性较强。该构件的外形结构规整，无复杂异形曲面，加工工艺性良好，可通过锻造毛坯配合常规铣削、钻削、镗削工序完成加工，铰接孔与套筒内孔可通过一次装夹完成精加工，有效保证两者的位置精度，降低装配后的传动卡滞风险，能够适配中等载荷、中低传动速度的各类铰接传动场景，在长期往复摆动的工况下可保持稳定的传动精度与结构可靠性。
