多工位辊式压合调平机构

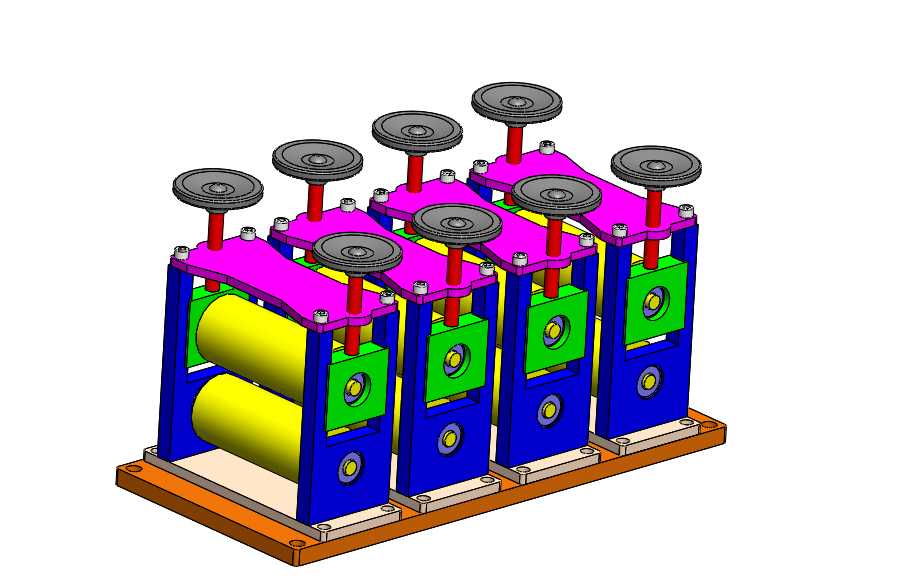

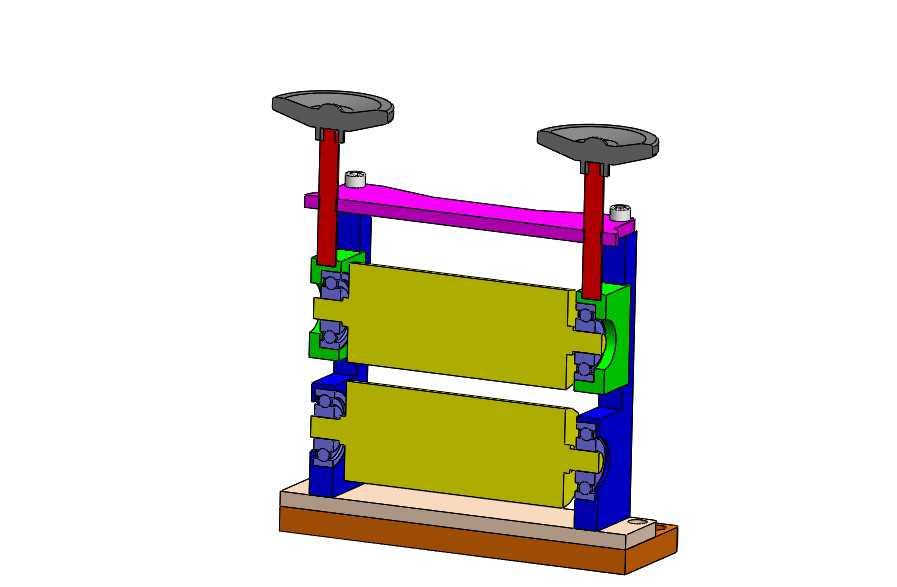

这套多工位辊式压合调平机构，主要应用于金属带材、薄型片材连续加工产线的进料段工序，也可适配柔性复合卷材的压合贴合场景，在五金冲压、包装覆膜、新能源极片加工等产线中都能见到同类结构的应用。整套机构采用模块化并排布局，四个独立调节单元共用同一安装底座，每个单元对应一组上下对压的辊轴，可根据不同来料的厚度、平整度偏差单独调整压合间隙，相比单组辊压结构，多单元递进式压合能逐步消除材料内应力，避免单次压下量过大造成的材料表面拉伤、褶皱甚至开裂问题。从结构设计来看，每个调节单元的蓝色立式支撑板作为承载主体，上方的手轮通过丝杆结构连接上辊轴的安装座，转动手轮即可带动上辊做竖直方向的升降，丝杆旁设置的导向柱能保证升降过程的同轴度，避免压合过程中辊轴出现偏斜，导致压合压力不均。绿色的轴承座安装块直接承载上辊的转动副，侧面设置的观察孔可直接查看轴承运转状态，日常维护时无需拆解整个机架就能完成润滑、轴承更换操作。下辊采用大直径黄色辊筒设计，相比小直径辊轴，大直径辊筒与材料的接触弧长更长，压合过程中材料的受力更均匀，对于薄型软质材料也不会产生压痕。底座采用带安装腰型孔的型材底板设计，安装时可根据产线的实际安装基准调整整套机构的前后位置，腰型孔的调节余量能抵消安装面的加工误差，降低现场安装的调试难度。每个单元的支撑板与底座之间采用定位销加螺栓的固定方式，若后续需要扩展工位或者更换不同直径的辊组，只需拆解对应单元的紧固件即可完成更换，无需改动整套底座的安装结构。在实际使用场景中，这套机构可根据来料的材质特性调整各工位的压下量，比如处理硬度较高的冷轧钢带时，可将前两个工位的压下量调大，快速消除钢带的波浪变形，后两个工位采用小压下量做精整平，保证出料的平面度满足后续冲压或者裁切的精度要求；处理覆膜复合卷材时，可将各工位压下量设置为梯度递减，逐步将两层材料之间的空气排出，避免压合后出现气泡、脱层问题。辊轴两端的轴承采用密封型深沟球轴承，可适配车间内多粉尘的加工环境，减少杂质进入轴承内部造成的磨损，延长设备的维护周期。整套机构的外形布局紧凑，并排的四个单元总宽度可根据常见的带材幅面做适配，安装时只需固定底座的四个角点即可完成定位，无需额外搭建复杂的支撑框架，能直接集成到现有产线的进料工位，减少产线改造的工作量。
