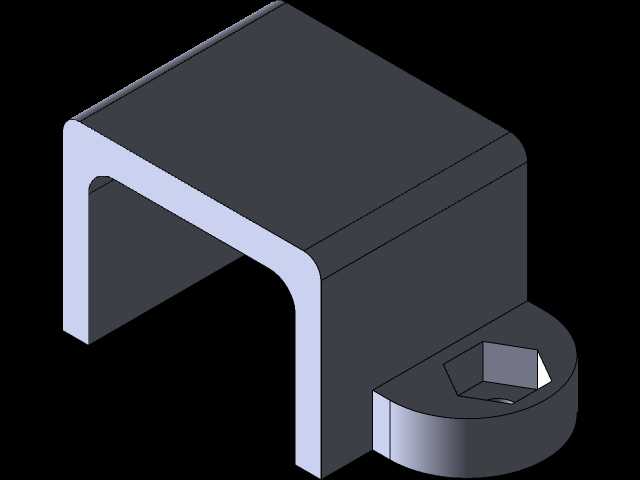

这款支架主要面向小型传动机构的装配场景,在桌面级自动化执行模组、小型智能传动装置、精密仪器内部动力单元布局中,常用来承接微型直流电机与配套齿轮减速箱的安装固定需求,解决动力单元在紧凑设备腔体内的定位、防窜动问题,避免电机运转时的振动传递到设备其他精密构件上。从结构设计来看,主体采用U型包覆式腔体结构,腔体的内轮廓尺寸匹配常规微型直流齿轮箱的外部轮廓,安装时可直接将齿轮箱从开口侧推入腔体,依靠侧壁的贴合面限制齿轮箱的径向位移,不需要额外设计复杂的抱紧结构,装配工序简单,适合小批量设备的快速组装作业。支架侧下方延伸出带内六角安装孔的凸耳结构,凸耳的安装面与U型腔体的底面保持严格的平行度公差,安装孔的位置避开齿轮箱的输出轴走线空间,通过对应规格的内六角螺丝即可将整个支架连同固定好的动力单元锁定在设备基板上,安装后不会出现支架偏斜导致的齿轮箱输出轴与传动轮不同心的问题。设计过程中重点考量了微型动力单元的振动抑制需求,U型侧壁的厚度经过受力校核,既不会因为壁厚过薄导致电机满负载运转时出现支架共振异响,也不会因为壁厚过大占用过多的设备内部安装空间,腔体的开口边缘做了小尺寸的圆角过渡,避免装配时刮伤齿轮箱的外壳漆面或者划伤操作人员的手部。安装边界方面,U型腔体的内部宽度适配常用130、030系列微型直流电机配套齿轮箱的外径尺寸,凸耳上的安装孔中心到腔体侧壁的距离预留了足够的扳手操作空间,不需要在设备基板上加工额外的沉头避让结构,支架整体的高度控制在紧凑区间,适配厚度有限的小型设备内部安装空间,不会和周边的电路板、传动杆件产生空间干涉。在实际选型使用时,需要注意匹配对应齿轮箱的外轮廓尺寸,确认输出轴的伸出方向与支架开口方向的适配性,安装时锁紧螺丝的扭矩控制在合理区间,避免扭矩过大导致凸耳部位出现应力断裂,这款支架的结构形式也可以根据不同规格的微型齿轮箱尺寸做参数化调整,快速衍生出适配不同型号动力单元的安装固定结构。
- 上一篇:平行气动夹持执行机构结构设计
- 下一篇:电机用柱式环槽弹性耦合传动件
- 全部评论(0)
- 模板大小 132.45 KB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS
- 软件分类 通用五金配件
