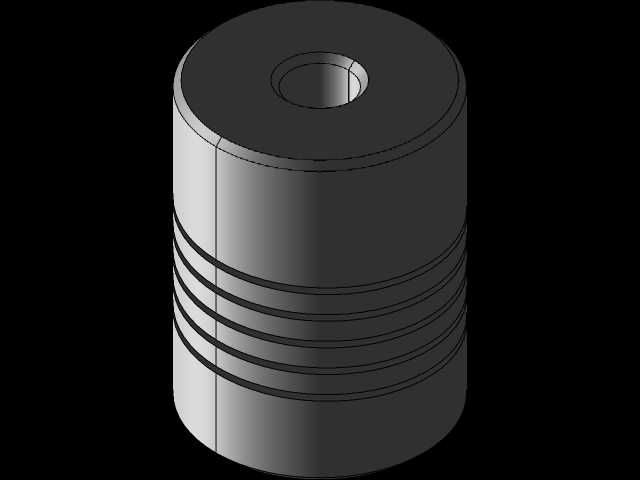

电机用柱式环槽弹性耦合传动件

这类柱式环槽结构的耦合传动件，主要应用在中小功率电机与负载端的同轴传动场景中，常见于输送线驱动单元、小型风机传动组、精密泵体动力连接等对同轴度误差有一定包容度的工位。从实际使用场景来看，它不需要像刚性联轴器那样要求两端轴系具备极高的对中精度，自身环槽结构预留的微量形变空间，可以抵消安装过程中出现的少量径向偏移、角向偏斜，避免轴系因强制对中产生额外的交变弯曲应力，延长两端轴承的使用寿命。从功能特性上看，该耦合件依靠自身柱体的弹性形变传递扭矩，传动过程中可以吸收电机启动瞬间的冲击载荷，削弱运行过程中负载端产生的振动向电机侧传递，尤其适配启停频繁、负载存在小幅波动的传动工况，不会像刚性连接结构那样容易出现连接螺栓剪切断裂、轴端应力集中开裂的问题。设计这类耦合件时，首先要匹配两端连接轴的轴径公差，中心通孔的尺寸公差按照过渡配合选取，保证与电机输出轴、负载输入轴的配合紧密度，避免运行过程中出现轴孔打滑磨损的问题；外圆周向布置的多道环槽，是形变功能的核心结构，槽深、槽宽以及环槽的间距需要根据额定传递扭矩计算确定，槽深过大会降低整体结构的抗扭强度，槽深过小则会导致弹性形变量不足，无法起到偏移补偿与缓冲的作用，环槽的数量通常根据整体柱体的长度确定，保证各段形变均匀，避免局部应力集中。外形上采用等直径圆柱结构，安装时不需要额外的复杂定位结构，只需要在轴孔位置配置对应的紧定螺钉或者键槽，就可以完成轴向与周向的固定，整体外圆没有突出的连接结构，安装边界只需要预留略大于柱体外径的径向空间即可，不需要额外预留法兰连接、螺栓紧固的操作空间，非常适合安装空间紧凑的小型传动单元。在建模过程中，需要重点关注环槽的圆角过渡处理，所有槽底位置都要设置合理的圆角半径，避免直角结构带来的应力集中问题，同时中心通孔的端面要做倒角处理，方便安装时轴件的导入，也能避免安装过程中孔口锐边刮伤轴表面。这类耦合件通常采用具备一定强度与弹性的工程材料或者耐磨金属制作，不同材质对应的环槽参数需要做对应调整，金属材质的环槽深度可以适当减小，工程塑料材质则需要适当增加环槽的数量来保证足够的形变补偿能力，实际选型时需要根据额定扭矩、最高转速、两端轴的对中误差范围来匹配对应的尺寸参数，避免选型不当导致传动失效。
