开口式法兰安装电源锁紧固定环

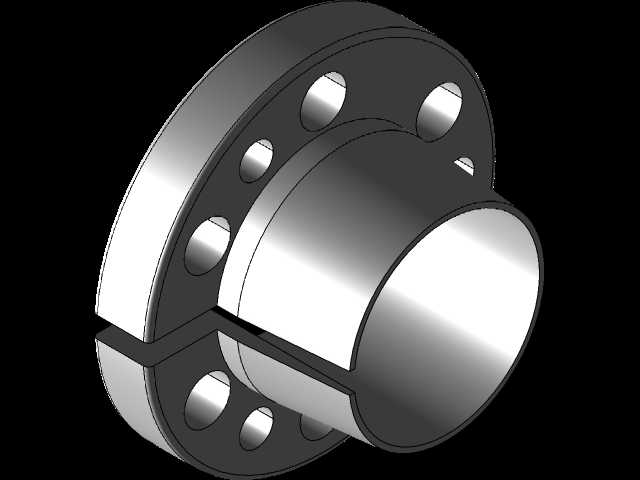

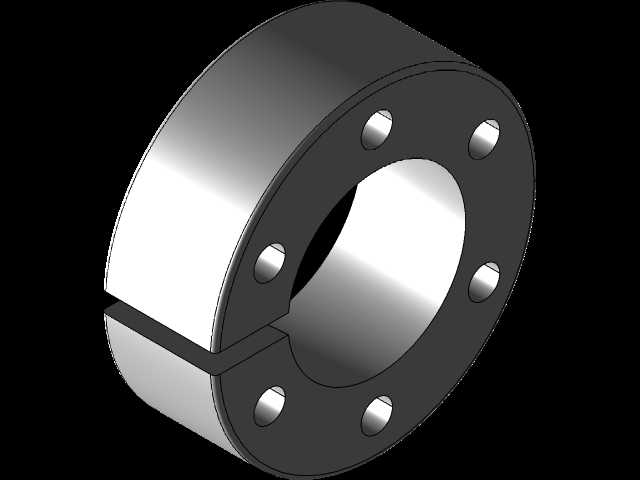

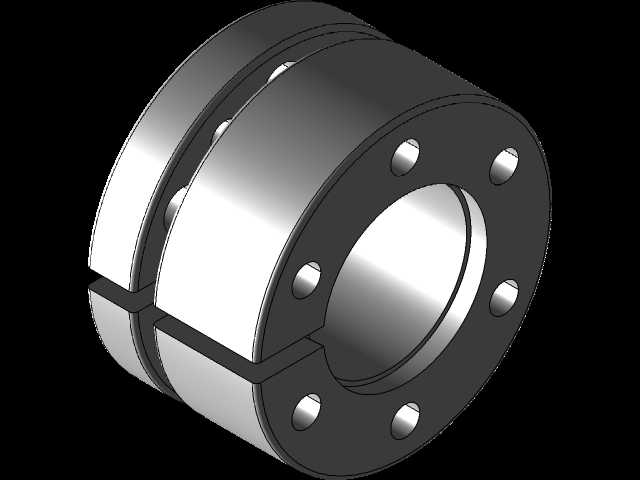

这类开口式法兰锁紧件常被用在电源模块、小型机电设备的轴系或壳体对接位置，核心作用是消除装配间隙、限制轴向窜动，相比普通无开口的锁紧环，它不需要从轴端套入，能在轴段任意位置完成锁紧固定，适配后期加装、维护调整的场景，在低压配电设备、小型伺服驱动单元、工业电源模组的装配环节应用十分普遍。从结构设计来看，主体采用环形开口布局，开口缝隙贯穿整个环体壁厚，锁紧时依靠螺栓收紧开口处的间隙，让内环面抱紧穿过的轴件或壳体凸台，法兰端面上均匀分布的6个安装孔，是用来穿装固定螺栓，将整个锁件固定在设备安装基准面上，避免锁件自身随轴转动或出现轴向滑移。设计时需要重点匹配几个核心边界：首先是内环孔径要和被抱紧的轴径保持合理的公差配合，过松会导致抱紧力不足，过紧则会造成装配困难甚至刮伤轴面；其次是开口缝隙的宽度要预留足够的收缩量，保证在螺栓锁紧时能产生足够的径向抱紧力，同时不会因为收缩量过大导致环体出现塑性变形；法兰端的安装孔分布圆直径、孔位大小要和设备安装面的预留螺孔完全匹配，保证安装时无需额外扩孔或调整位置。实际选型使用时，要注意安装面的平面度，如果安装面存在翘曲或凸起，会导致法兰面贴合不实，锁紧后受力不均，长期受振动影响容易出现松动；内环面的粗糙度也有明确要求，过于光滑会降低摩擦系数导致抱紧力不足，过于粗糙则会在锁紧时划伤被固定件的表面镀层。这类锁紧件的外形整体为带法兰的短圆柱结构，没有多余的突出结构，安装后不会占用过多的设备内部空间，适合在紧凑的机电设备腔体内部使用，相比顶丝式的固定环，它的抱紧力是沿环面均匀分布的，不会在轴件表面产生局部压痕，也不会因为单点受力导致轴件出现偏心，对需要保证同轴度的电源输出轴、信号调节轴类结构十分友好。建模过程中要重点处理开口处的应力集中位置，开口的两个端面要做微小的倒角处理，避免锁紧时切口边缘出现应力开裂，法兰和环体的衔接位置要做圆角过渡，减少淬火或表面处理时的应力集中问题，安装孔的沉头深度要匹配所用螺栓的头部高度，保证螺栓锁紧后头部不高出法兰端面，避免和其他相邻部件产生干涉。
