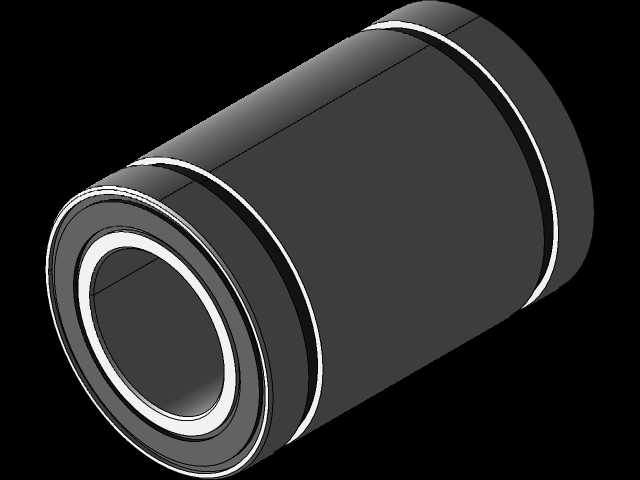

LM12UU直线运动轴承标准件三维建模

做自动化设备结构设计的工程师，对这类直线运动轴承肯定不会陌生，LM12UU属于最常用的公制系列直线球轴承，主要适配直径12mm的光轴做往复直线运动导向，在各类直线传动模组、滑台机构里是核心的导向承载部件。从实际选型应用的角度说，这类轴承的核心作用是给做直线运动的部件提供低摩擦阻力的运动支撑，相比滑动导套，它内部带循环钢球结构，运动阻尼更小，运行精度保持性更好，适合中低负载、高频次往复运动的工况，比如小型点胶机的Z轴导向、3D打印机的运动轴、非标检测设备的滑台移动机构、包装设备的推料杆导向位，都能见到这个规格轴承的身影。

从结构设计逻辑来看，这个型号的轴承采用外圈薄壁套筒式结构，外壳为轴承钢精加工成型，内部设置多列循环钢球滚道，两端带密封挡圈防止运行过程中灰尘、切屑进入滚道内部破坏钢球与滚道接触面，同时内置的保持架可以均匀分隔每颗钢球，避免钢球之间直接摩擦产生卡顿与磨损。建模过程中需要严格把控安装配合尺寸，它的适配轴径为12mm，轴承自身外径为21mm，整体轴向长度为30mm，安装时通常采用孔轴过渡配合压入安装座内，安装座的孔位公差需要控制在H7级别，配合的光轴表面硬度要达到HRC60左右，表面粗糙度不高于Ra0.8，才能保证轴承的运行寿命与运动精度。

实际做设备布局时，要注意这类轴承不能承受径向以外的偏载力矩，如果工况存在倾覆力矩，需要成对使用轴承或者搭配加长型直线轴承，同时要预留润滑脂的加注空间，定期补充润滑来降低钢球与滚道的磨损。建模时还原了轴承外圈的环形卡槽、两端密封胶圈的安装槽、内部钢球的循环路径结构，所有尺寸严格按照行业通用标准参数绘制，能直接用于设备装配干涉检查、运动仿真模拟，也可以作为选型时的占位模型导入装配体，验证安装空间是否满足布局要求，避免后期加工装配出现尺寸干涉问题。在很多轻载自动化机构里，这个规格的轴承性价比很高，采购成本低，互换性强，是直线导向结构里的首选标准件之一，建模时还原的细节足够支撑工程出图、装配校验的全流程使用需求，不需要二次修改尺寸就能直接调用到各类非标设备的设计项目中。
