工业重载单轮行走轮结构设计

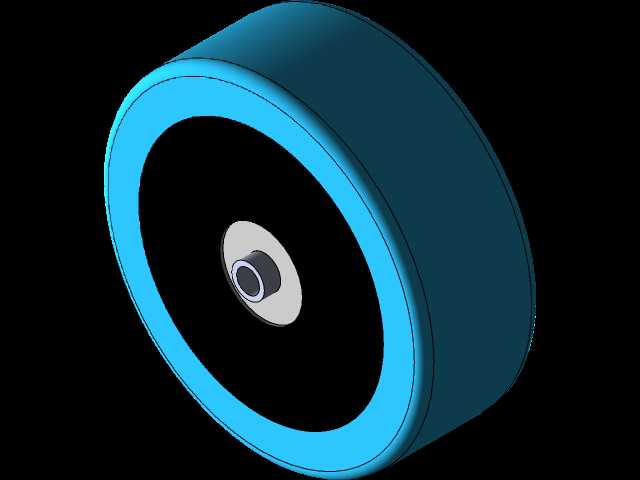

该行走轮结构主要面向工业短途转运设备、仓储移动货架、轻型工装台车的行走支撑场景，在车间物料转运、工位器具移位、轻型设备移动部署等工况下承担承载与行走功能，可适配平整环氧地坪、硬化水泥地面等常见工业厂区地面，轮面接触设计兼顾行走静音性与耐磨表现，避免长期使用对地面造成过度划伤。从结构设计逻辑来看，整体采用同轴分层装配思路，中心设置金属嵌装轴套，轴套内孔预留标准安装配合公差，可直接适配对应直径的轮轴，轴套与外圈轮体之间通过过盈配合加结构限位实现周向与轴向固定，避免行走过程中轮体与轴套发生相对窜动。外圈轮体采用双层结构设计，外层为高弹性耐磨轮面，内层为高强度支撑轮毂，轮面做了圆弧过渡修型，轮缘处设置小尺寸倒角，既可以降低过坎时的冲击载荷，也能减少轮边应力集中导致的轮面开裂问题。安装边界方面，轮体总宽度控制在适配常规轻型脚轮支架的尺寸范围内，中心轴套的伸出长度与支架安装槽宽度匹配，安装时无需额外对支架进行二次加工，可直接替换同规格的现有行走轮。轮体的径向承载能力经过结构校核，轮毂部分的壁厚满足额定载荷下的强度要求，不会在长期满载使用时出现轮毂形变开裂的问题，轮面材质的邵氏硬度控制在合理区间，既保证足够的承载能力，又能在经过地面细小杂物、微小接缝时起到缓冲作用，降低行走过程中的振动传递到上方承载的设备或物料上。在实际选型应用中，该轮体可搭配定向支架或万向支架组成完整脚轮组件，单轮承载覆盖轻型到中型载荷区间，适合用在需要频繁移位但行走速度不高的工业场景，轮面的摩擦系数经过匹配设计，正常推行时不会出现打滑问题，同时滚动阻力较小，单人即可轻松推动满载的转运台车。设计过程中对轮体的转动同轴度做了公差约束，保证安装后转动顺畅无卡滞，不会出现行走偏摆、轮体蹭支架的问题，轴套内部可适配加装润滑衬套，长期使用时可定期补充润滑，降低转动磨损，延长整体使用寿命。
