立式插装自锁式控制按钮结构设计

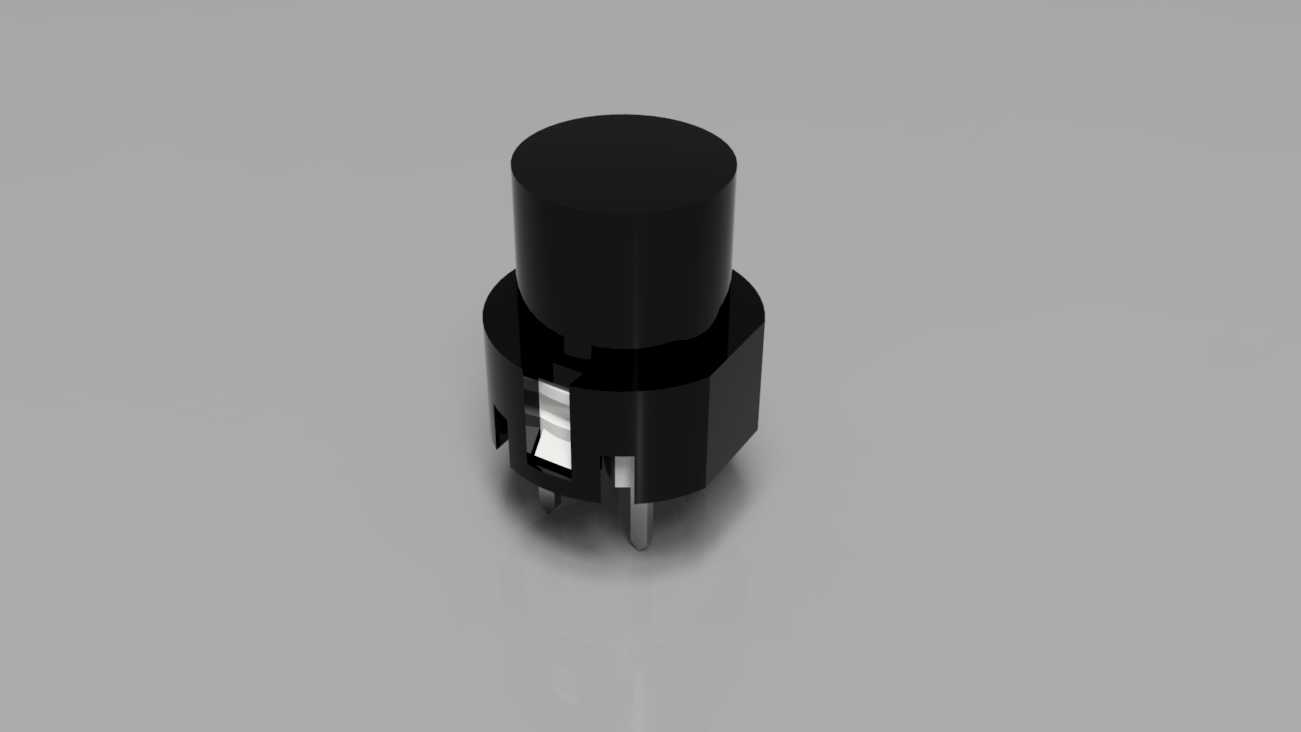

这类插装式按钮常被用在小型电控箱、手持操作终端、桌面测试治具的面板上，作为启停、模式切换、信号触发的操作终端，相比大尺寸工业按钮，它占用面板空间更小，适配密集排布的操作点位，在消费类小型设备、教学实验台、便携检测仪器的面板上也有大量应用。从结构上看，该按钮采用立式圆柱操作头设计，操作头表面做了哑光防滑处理，按压时的接触面积适配指尖施力角度，日常操作时不需要刻意对准就能完成触发，操作行程控制在合理区间，按压反馈清晰，不会出现虚位过大或者按动卡滞的问题。下部的插装引脚采用直插式布局，适配PCB板直接焊接的安装方式，不需要额外的接线端子，装配时可以直接穿过面板预留的安装孔，依靠本体上的卡扣结构卡在面板背面，不需要额外加装固定螺母，能大幅提升装配效率，适合批量生产的设备组装场景。设计时优先考虑了操作可靠性，内部的自锁结构采用卡扣式卡位设计，按下后可以保持接通状态，再次按压即可复位断开，结构件之间的配合间隙控制在合理范围，既保证活动部件动作顺畅，又能避免日常使用中灰尘进入内部造成接触不良。安装边界方面，按钮本体的最大外径适配常见的12mm面板安装孔，引脚间距符合通用PCB布线规范，焊接后引脚不会和周边的电子元件产生干涉，操作头突出面板的高度经过优化，既不会因为突出过多容易被误碰，也不会因为突出过短导致操作时指尖打滑。在实际选型应用中，这类按钮可以搭配不同颜色的操作头区分功能，比如黑色用于常规启停，红色用于急停或者停止功能，不需要修改本体安装尺寸就能实现功能区分，适配不同设备的操作标识需求。结构建模时重点还原了内部卡位的配合关系，以及插装引脚的位置精度，确保模型导入装配环境后，可以直接完成面板开孔匹配、PCB布局干涉检查，不需要二次调整尺寸参数，能直接用于整机的结构评审与装配验证。
