单节式简易万向联轴器传动结构

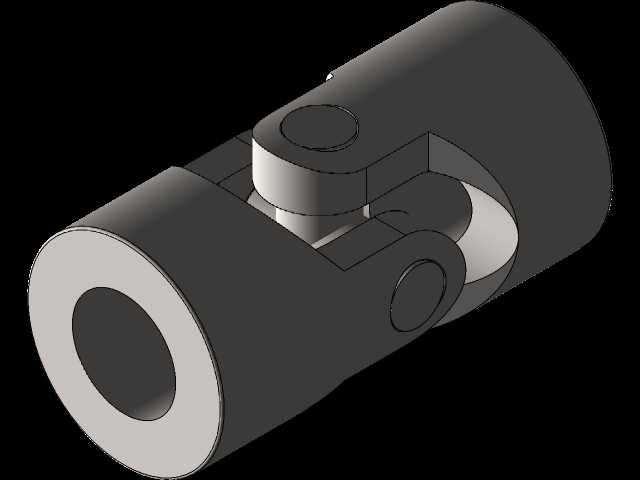

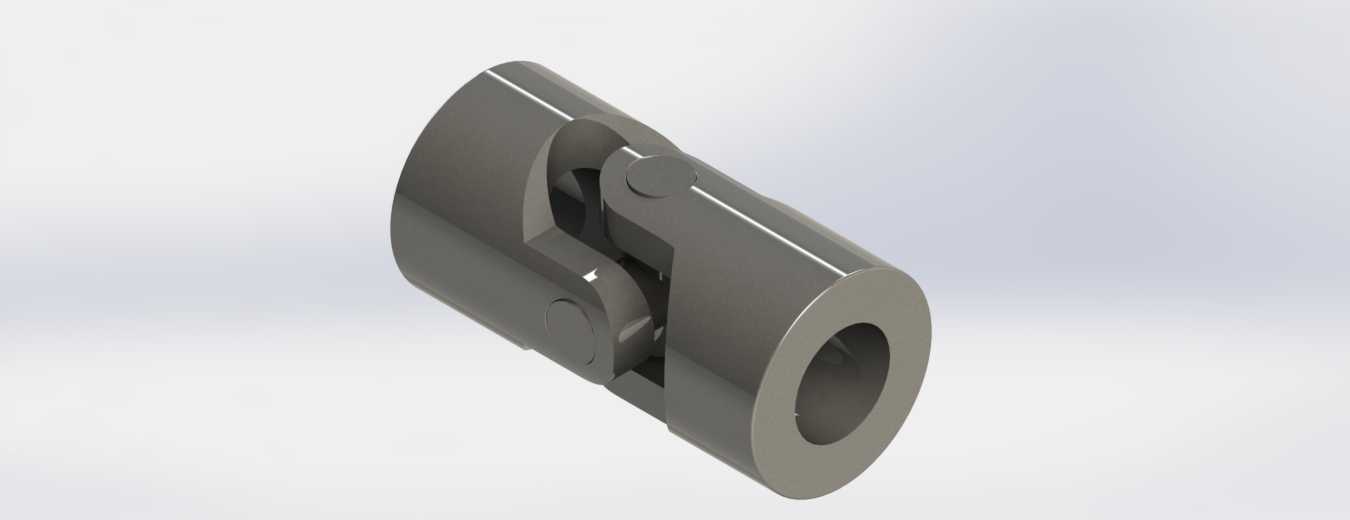

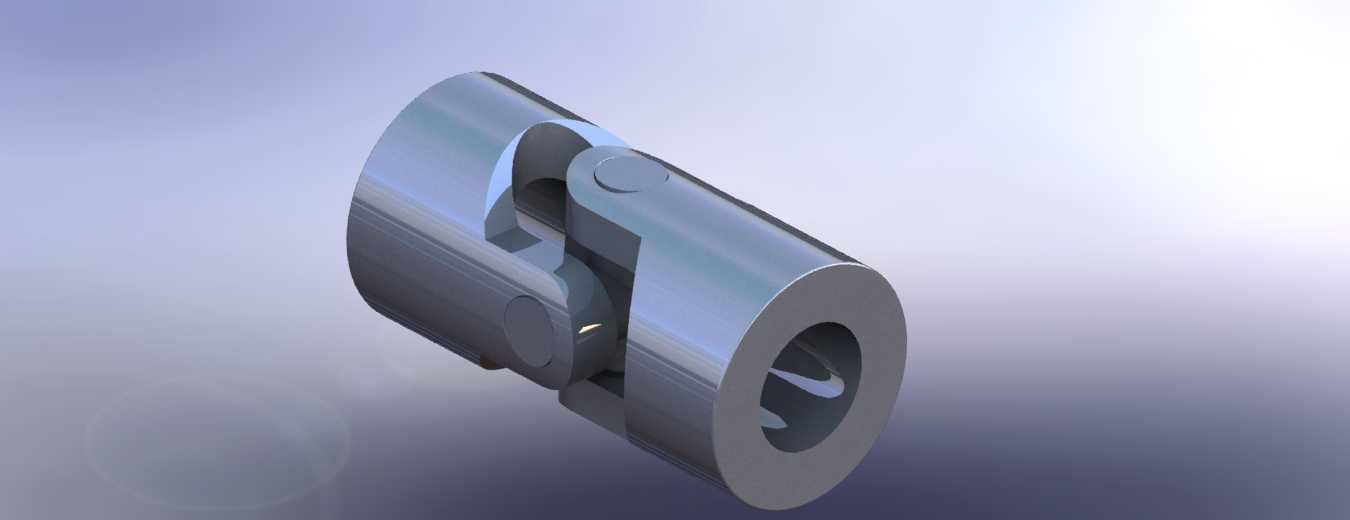

这类单节万向接头常被用在两轴轴线存在偏角、无法保证严格同轴的传动场景里，比如小型输送设备的动力端衔接、轻工机械的变向传动、非标自动化设备的跨模块动力传递，甚至部分小型农用机具的动力输出端也能见到同结构的部件，它能补偿安装过程中产生的轴线偏移、工作时机架形变带来的轴系错位，避免刚性连接下轴承受额外径向力导致的过早磨损、键槽崩裂问题。从结构上看，它采用十字销铰接两个端轴叉的经典形式，两端的轴孔用来和待连接的动力轴、负载轴配合，可根据实际安装需求选择键连接、顶丝锁紧或者抱紧式的轴固定方式，十字销的配合面预留了合理的转动间隙，保证在两轴存在最大允许偏角时，铰接部位不会出现卡滞，同时能稳定传递额定扭矩，不会因为偏角存在出现传动效率骤降的问题。设计这类结构时，首先要核算传递的额定扭矩，结合工作转速确定十字销的直径、轴叉的壁厚，避免扭矩过载时叉臂断裂或者十字销剪切失效；其次要限定最大允许工作偏角，单节结构的偏角通常控制在较小范围内，偏角过大会导致传动时从动端转速波动变大，带来额外振动，所以布局传动链路时要尽量控制两轴的夹角，必要时可采用双节结构来抵消转速波动。安装边界上，要注意两端轴孔的配合公差，和轴的配合不能过松否则会出现传动间隙，过紧则会导致装配困难，同时要保证铰接部位有足够的润滑空间，长期运转时需要定期加注润滑脂减少铰接面的磨损，延长部件使用寿命。外形上整体为圆柱式结构，最大外径要和周边的机架、护罩预留足够安全间隙，避免运转时和周边部件发生剐蹭，两端轴的插入深度要符合设计要求，保证轴和孔的配合长度足够，避免轴受力时出现翘曲。实际选型时还要结合工作场景的负载特性，存在冲击载荷的场合要适当放大结构的安全系数，铰接部位的销钉要采用高强度合金钢材质，表面做硬化处理提升耐磨性能，轴叉部分可根据使用环境选择碳钢镀锌或者不锈钢材质，应对潮湿、腐蚀等特殊工况。
