容量测量辅助定位夹持工装结构

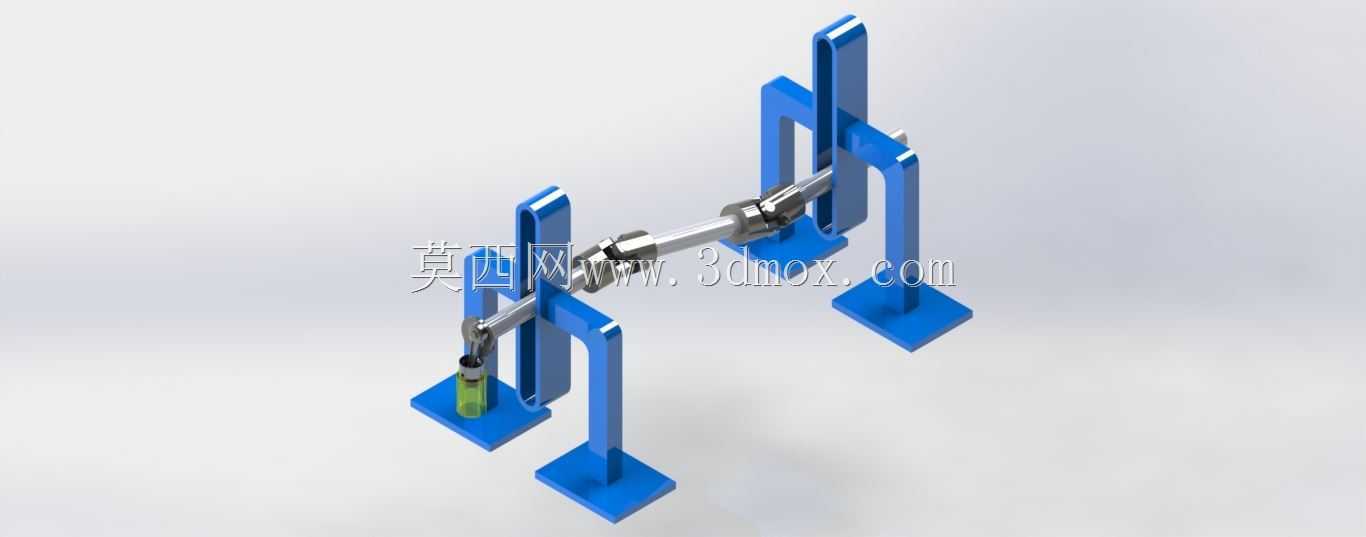

　　这套三维结构面向实验室容量测量、小型容器取样及细长管路对位场景，核心解决人工手持量具时晃动、轴线难对齐、重复定位不稳定的问题。整体由两组立式蓝色支撑座、横向连接轴系、端部夹持件和底部安装平台组成，支撑座采用底板加宽的门式框架，立柱与底板形成稳定承力面，能够在台面或工装板上直接固定；底板预留安装孔位，实际布置时可根据被测容器高度、管路走向调整两组支架间距。横向轴系贯穿两侧支架，轴段上设置多组可锁紧夹块，夹块位置沿轴向连续调节，用于固定取样管、注射筒、传感器或小型量杯；靠近左侧支架的夹持位保留竖直装夹空间，图中绿色筒体即代表被测容量元件，其轴线由夹块约束，避免注液、读数或排液过程中偏摆。

　　从功能逻辑看，该工装并不承担复杂动力输出，而是把测量过程中需要人工维持的空间姿态转化为机械约束。容量测量通常要求量具垂直、液面读数稳定、管路接口同轴，若完全依靠手持，操作者轻微抖动就会造成液面波动或接头偏心；两组立式支架分别承担远端支撑和近端定位，横向轴系提供高度与跨度基准，夹块则负责适应不同直径的管件。轴系与支架之间可设置滑动配合或锁紧螺钉，使横梁高度在一定范围内调整；夹块开口方向、压紧方式和避让槽在建模时需要重点表达，因为这些细节直接决定装配后能否快速更换量具。

　　结构设计上，门式立柱采用薄板或型材焊接/折弯思路，外侧轮廓简洁，内侧形成开放操作区，既减轻重量，又保证观察视线。底板面积明显大于立柱截面，目的是降低倾覆风险；当横向轴系外伸夹持较重容器时，底板安装孔可通过螺栓压紧到实验台，若需要频繁移动，也可在底板下方增加防滑垫或快速压板。连接轴选用圆轴形式，有利于夹块绕轴线旋转调整角度；轴端与支架孔位配合后，通过顶丝、卡箍或端盖限位，防止轴向窜动。中间多段接头表现为串联式锁紧结构，适合模拟不同长度测量链路，也便于在三维环境中检查管件、接头和支架之间的干涉关系。

　　外形尺寸与安装边界方面，两组支架构成主要占地轮廓，底板方形结构决定最小台面宽度；横向轴系长度决定左右支撑跨距，跨距越大，轴系自重和端部载荷引起的挠度越明显，因此选型建模时需校核轴径、支撑间距与夹持重量。竖直方向的边界由立柱高度和夹块升降范围决定，被测筒体下方应保留取放、排液和接液空间；支架后方不宜紧贴墙面，以便操作锁紧件；前方则需留出读数和安装量具的手部空间。若用于自动化产线，该结构可固定在检测工位板上，与注液泵、称重模块或视觉相机配合；若用于实验室，可作为独立辅助架，帮助人员完成容量校准、液体转移和管路对接。

　　建模时应把支架底板、立柱、横梁孔位、轴系、夹块、紧固件和被测件分层表达，重点保留装配关系：底板与立柱的连接面决定支架垂直度，轴孔同轴度影响横梁转动和滑动，夹块内孔与管件外径之间需留有合理间隙。对于需要出工程图的环节，还应标注安装孔间距、轴中心高、夹块调节范围、最大开口尺寸和底板厚度，这些参数比单纯外观更能指导加工与现场布置。整体结构没有复杂曲面，制造可采用铝板切割、型材拼装或标准件组合，维护时只需更换磨损夹套和锁紧螺钉，适合小批量检测、实验工装改造及测量工位搭建。
