清洗机器人专用螺旋滚刷结构设计

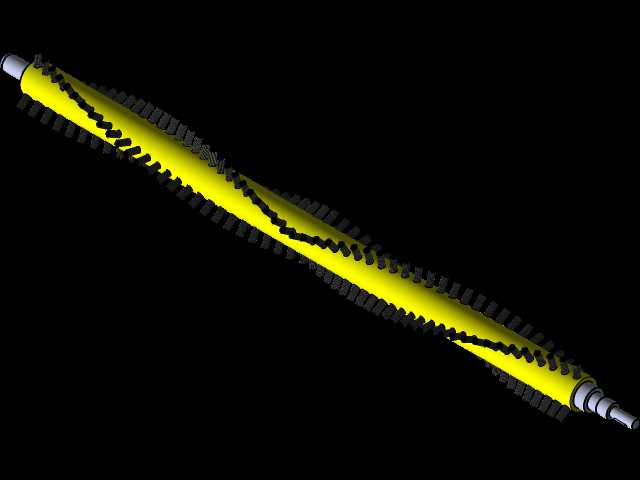

这款滚刷部件是专为商用及家用清洁类移动机器人开发的地面清洁执行组件，核心作用是在机器人行进过程中，通过自身持续回转运动，将地面附着的浮尘、颗粒碎屑、黏附性污渍扫起，配合设备自带的吸尘或湿擦模块完成地面清洁作业，可适配硬质瓷砖、环氧地坪、短绒地毯等多种常见室内地面工况。从结构设计逻辑来看，整体采用长辊式回转布局，核心基体为轻质高强度工程塑料辊芯，辊芯表面采用螺旋走向的刷毛植排设计，区别于传统直排刷毛结构，螺旋排布的刷毛在回转过程中可形成连续的轴向推扫力，能将扫起的杂物逐步向吸尘口位置聚拢，避免清洁过程中杂物向滚刷两端逸散，同时可降低刷毛同时接触地面产生的回转阻力，减少驱动端的负载波动。刷毛选用耐磨尼龙单丝材质，弯折回弹性能优异，长期与地面摩擦不易出现倒毛、断丝问题，刷毛根部采用热熔植毛工艺固定在辊芯的安装孔内，结合强度高，高速回转时不会出现刷毛脱落飞出的情况。辊芯两端设计有阶梯式金属连接轴头，轴头与辊芯之间采用注塑包胶结合的方式固定，保证同轴度误差控制在极小范围内，避免高速回转时出现偏心振动问题，两端轴头的尺寸匹配常规清洁机器人滚刷舱的标准安装位，可直接替换同规格的原有滚刷部件，无需额外修改设备舱体结构。安装边界方面，滚刷整体为细长圆柱形态，有效清洁幅宽覆盖机器人机身的主要作业宽度，两端轴头的安装卡槽与设备舱内的快拆支架适配，日常维护时无需工具即可快速拆下清理缠绕的毛发。设计过程中重点考虑了动平衡性能，辊芯内部做了等壁厚设计，刷毛植排时沿周向均匀分配重量，保证在额定转速下运转平稳，不会产生额外的振动噪音，同时滚刷与地面的接触压力通过两端安装位的弹性压块自适应调节，既能保证刷毛与地面充分接触，又不会因压力过大导致刷毛过度磨损、增加行走阻力。在实际工况适配中，螺旋刷毛的导程参数经过多轮迭代调整，既保证足够的推扫聚拢能力，又不会因导程过小导致杂物在辊面堆积，刷毛露出辊芯的高度经过反复验证，可有效扫起地面缝隙内的积尘，同时不会因过长导致刷毛弯折过度提前失效。
