铲斗滚筒挑战赛专用取土结构件

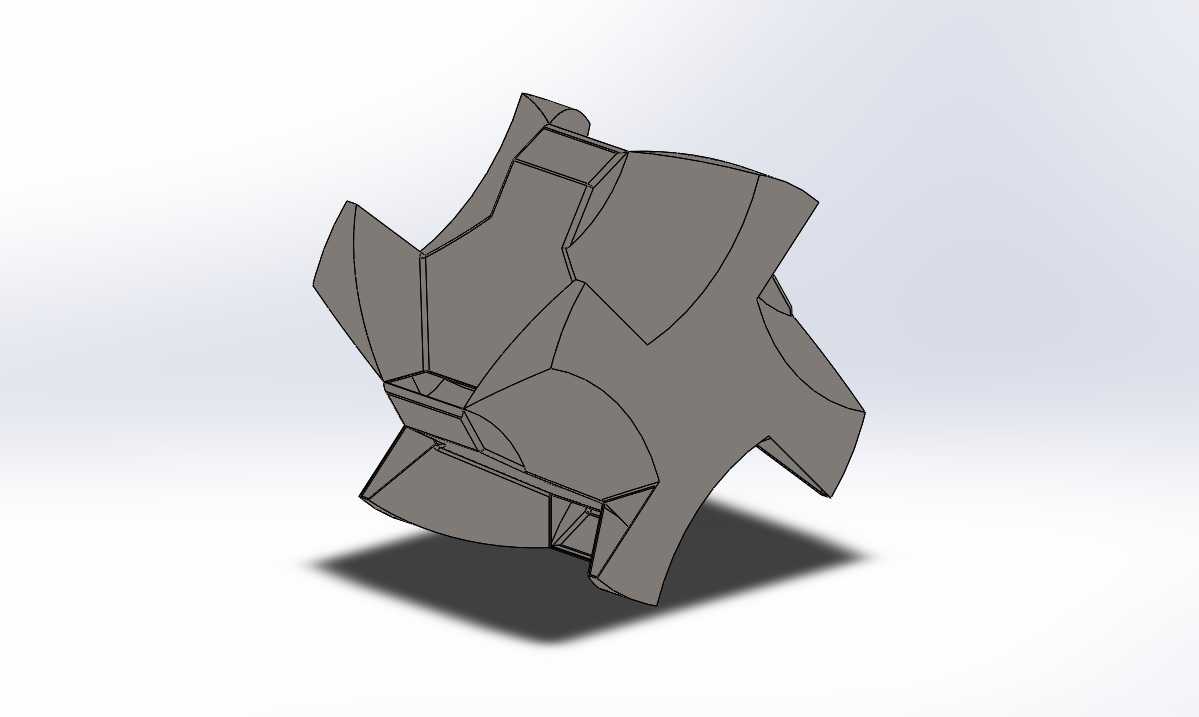

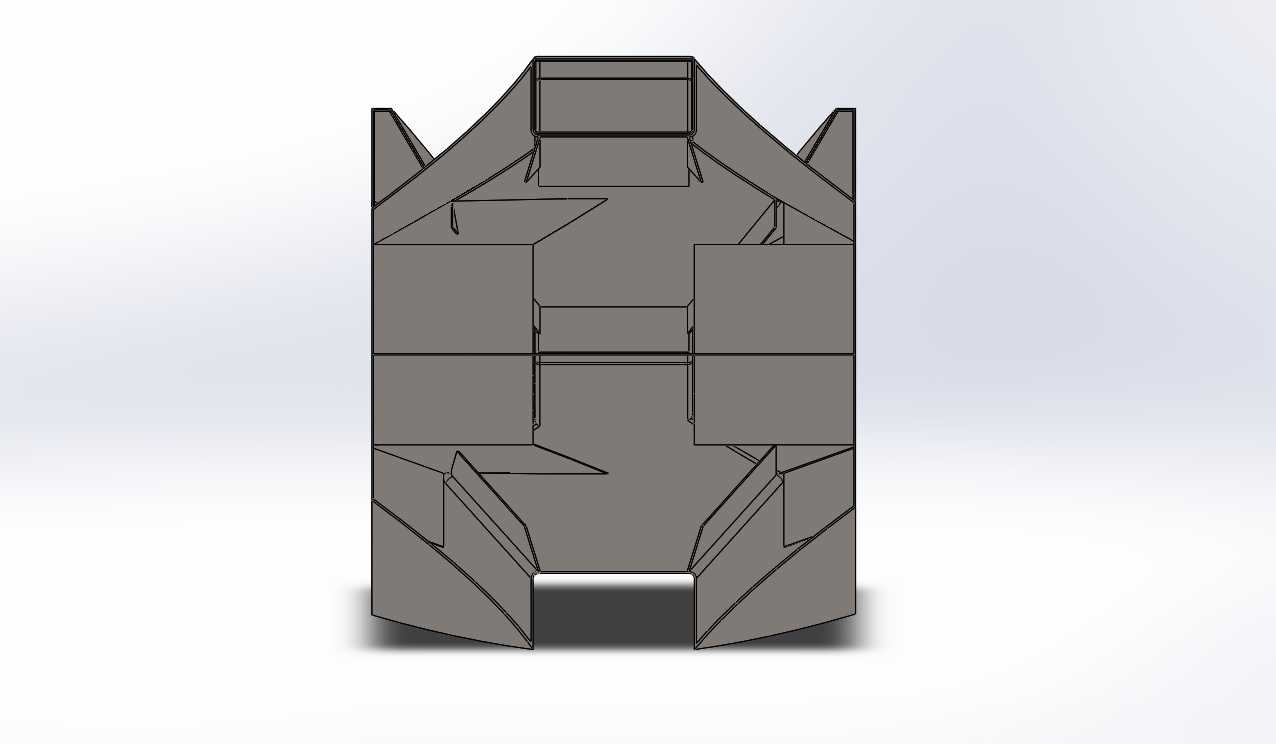

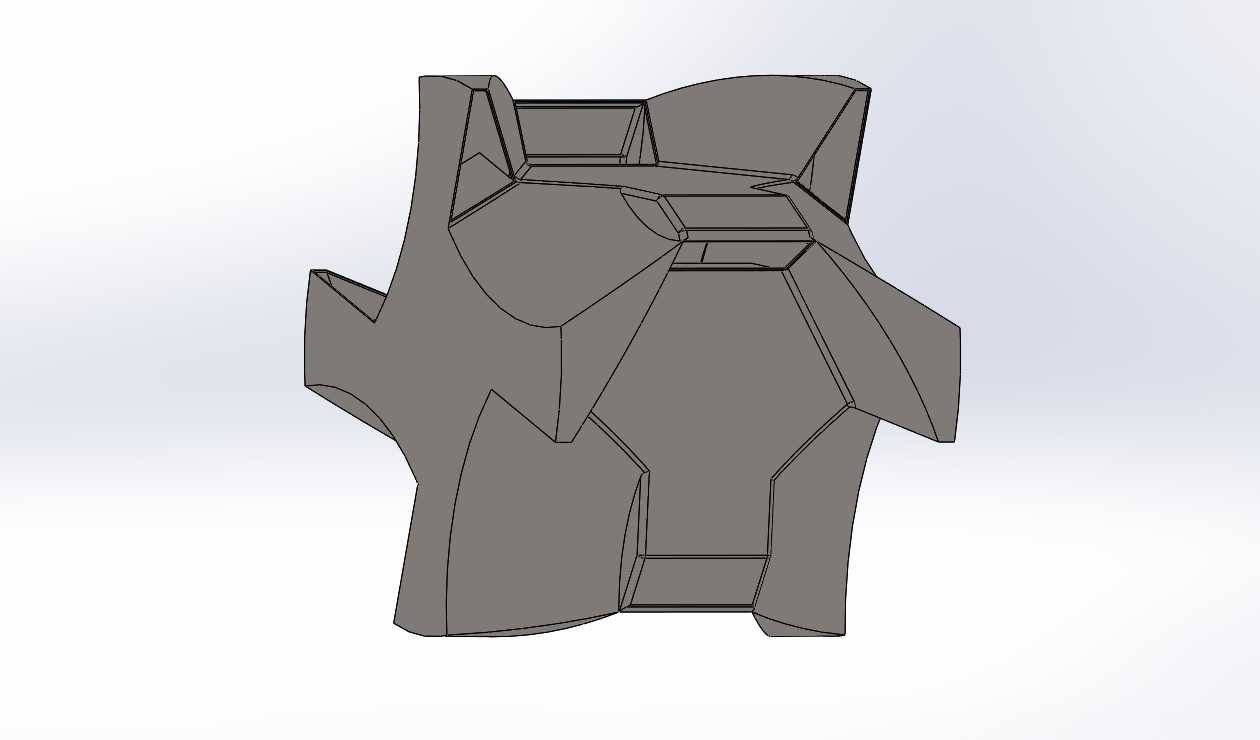

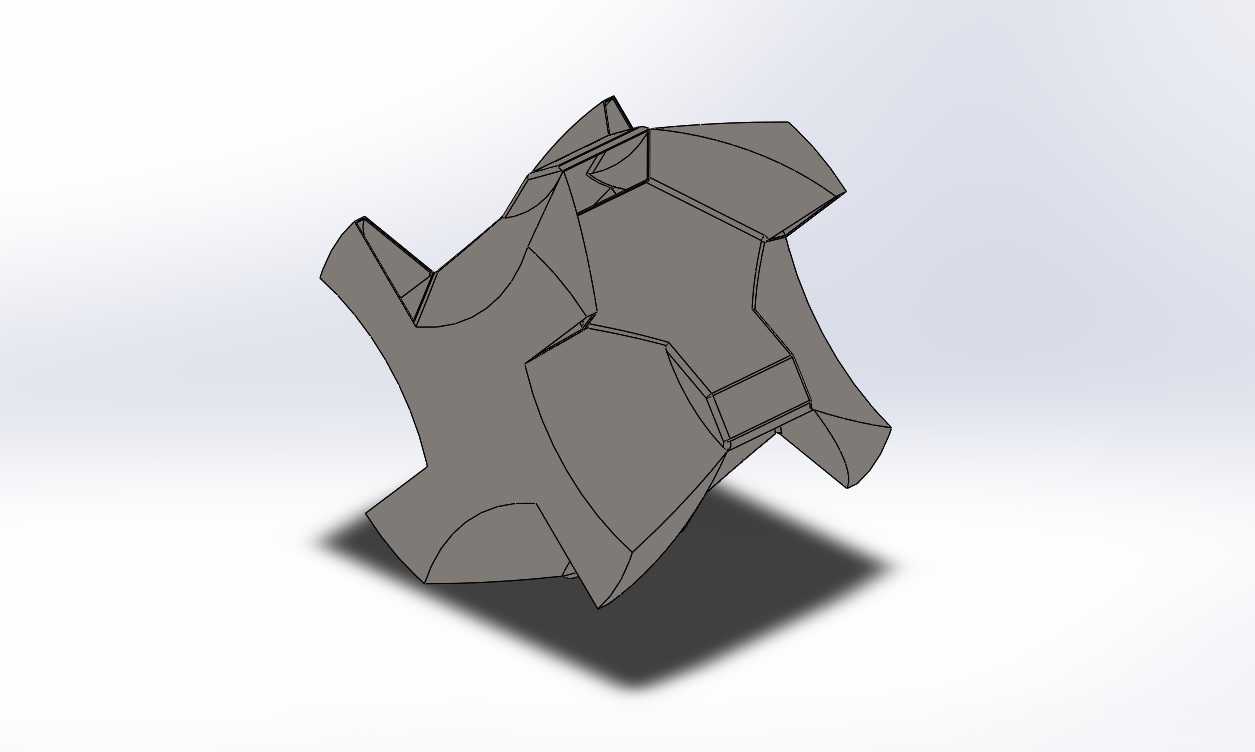

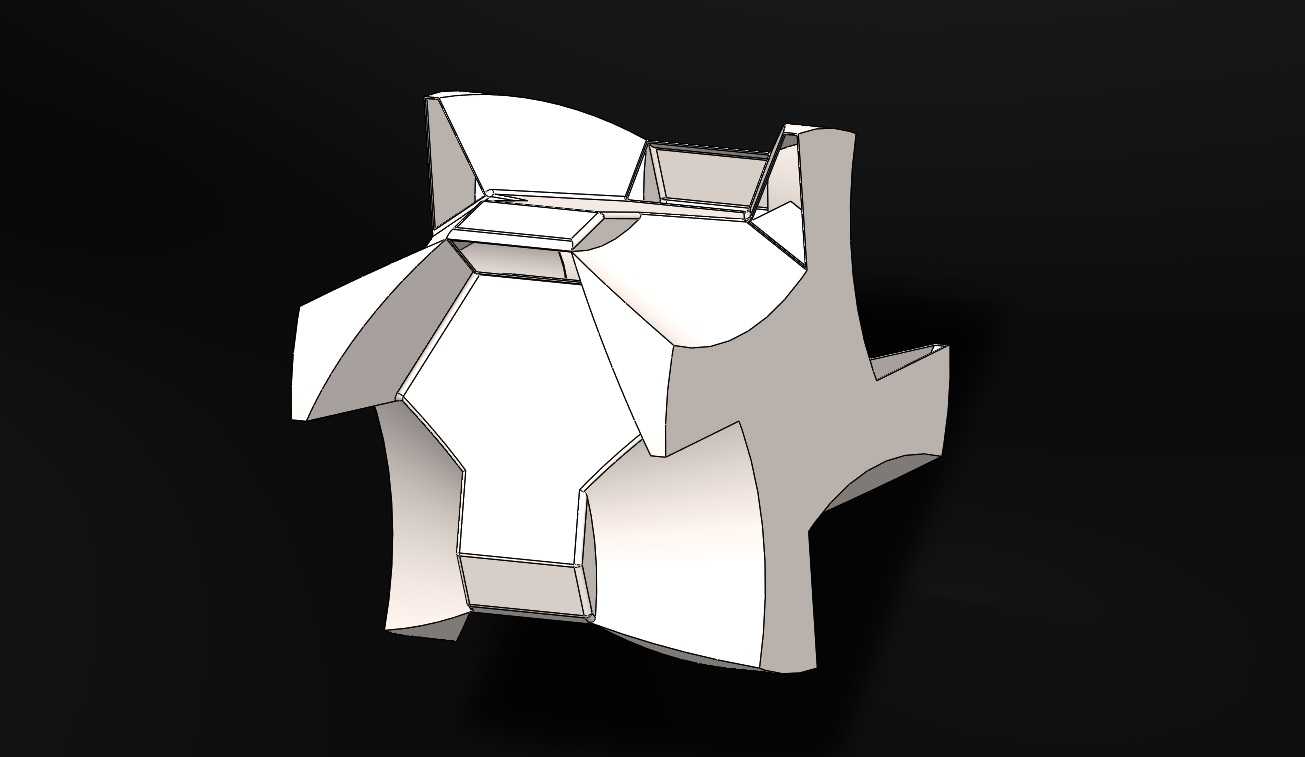

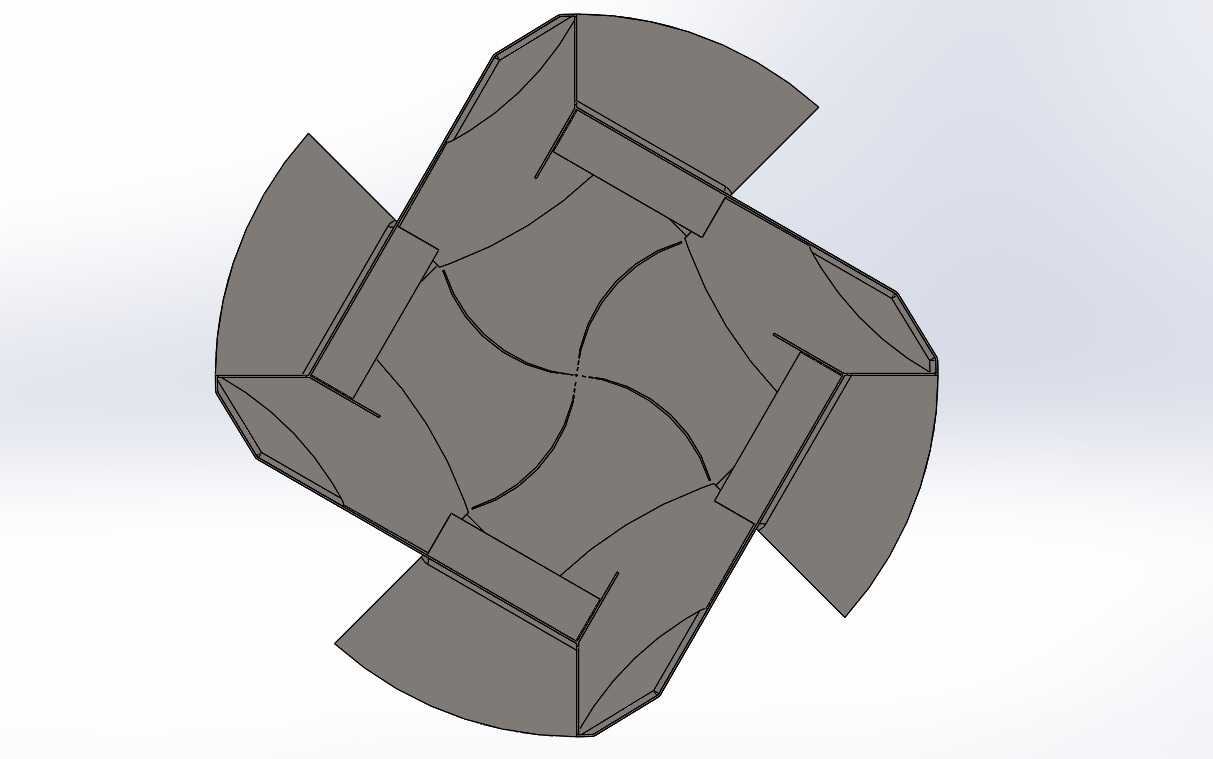

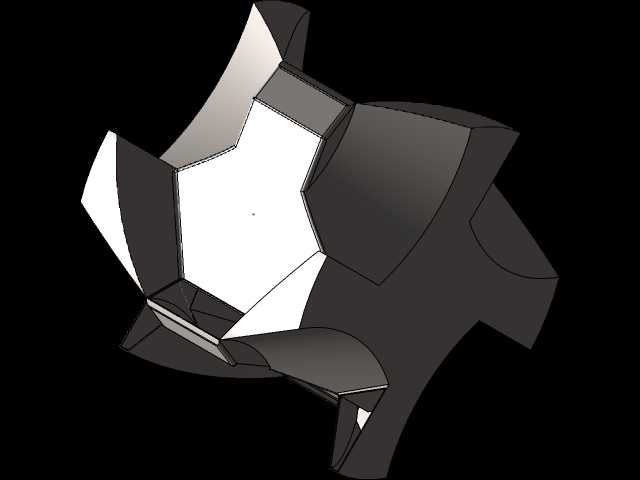

该结构件面向铲斗滚筒类土方作业竞赛场景设计，核心功能是在表土采集过程中实现物料的稳定留存，避免作业过程中进入结构内部的土体意外脱落，保障取土、携土环节的作业效率。从实际作业逻辑出发，结构的每个入口位置都设计了向内延伸的折边结构，这类折边并非简单的轮廓修饰，而是经过受力与物料流动路径推演后确定的形态——当表土受外力推送进入结构入口时，延伸折边会形成单向的导向约束，土体顺着折边斜面滑入内部容腔后，反向脱出时会被折边的内沿卡阻，即便作业过程中存在颠簸、姿态翻转的情况，内部留存的土体也不会轻易洒落。内部容腔的形态经过多轮迭代优化，并非规则的几何空腔，而是结合土体堆积的自然休止角设计的变截面空间，腔体内壁的过渡曲面全部做了顺滑处理，不存在突兀的直角棱边，既可以减少土体进入时的卡滞阻力，也能在携土过程中让土体在腔体内形成自稳的堆积状态，避免局部应力集中导致结构受力变形。从安装适配角度看，该结构件的外轮廓适配常规铲斗滚筒的安装接口，外沿的连接面预留了足够的紧固点位，安装时不需要对原有滚筒主体做额外的切削改造，可直接通过螺栓副完成固定，整体安装边界不会超出滚筒的原有回转半径，作业过程中不会与周边的机架、传动部件产生运动干涉。结构的壁厚分布遵循等强度设计原则，入口折边位置因为会持续受到土体的摩擦、冲击，壁厚做了针对性加厚，容腔非受力区域则适当调整壁厚控制整体重量，避免额外增加滚筒驱动端的负载。在实际作业场景中，这类结构既可以用于竞赛类的取土装置验证，也可以经过参数调整后适配小型土方采集设备的铲斗末端改造，针对松散表土、颗粒类物料的采集转运场景，都能通过这种单向约束的入口加自稳容腔的设计，有效降低物料转运过程中的洒落率，提升单次作业的采集效率。设计过程中针对不同粒径的土体物料做了适配验证，入口的开口尺寸经过反复调整，既保证大粒径的土块能够顺利进入容腔，也不会因为开口过大导致内部留存的土体在回转过程中滑出，折边的延伸角度也结合滚筒的实际回转速度做了匹配，当滚筒以常规作业转速回转时，折边对内部土体的遮挡角度刚好覆盖物料脱出的运动路径，不需要额外增设挡土构件就能实现稳定的携土效果。
