适配3D打印的子比例滚筒挖掘收集装置

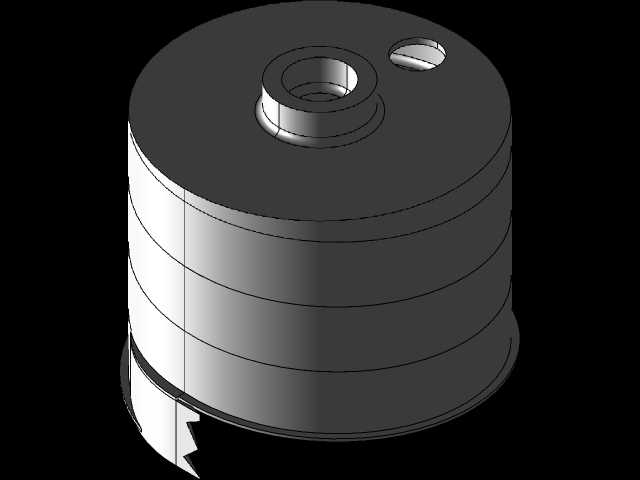

这款子比例滚筒挖掘收集装置，最初的设计出发点是适配桌面级3D打印的成型尺寸，将原有工业级斗轮挖掘与螺旋输送的核心结构做了等比例缩放，同时保留了核心作业功能，可用于小型工况的物料收集、松散介质挖掘作业场景，也可作为教学演示、原理验证的实体样件使用。从结构功能来看，装置主体采用分层式圆柱滚筒外形，顶部设置同轴安装轴孔与辅助定位孔，可直接适配对应规格的驱动输出轴，安装时仅需保证轴孔与驱动轴的同轴度公差在0.1mm以内，即可避免运转过程中的径向跳动问题。滚筒侧壁做了环形加强筋设计，既可以降低3D打印过程中的材料消耗，也能提升筒体的抗扭刚度，应对挖掘作业中遇到的硬质颗粒冲击不会出现筒体变形问题。底部集成了组合式挖掘齿与螺旋导料结构，当驱动轴带动滚筒沿勺向旋转时，底部铲齿会切入松散物料层，将物料铲入筒体内部，螺旋导料结构会同步将进入筒体的物料向筒体中部推送，避免物料从筒体边缘洒落，保证填充过程的物料留存率，实测稳定作业状态下填充率可超过80%，满足小型收集作业的容量要求。当需要卸载物料时，仅需控制驱动轴反向旋转，筒内的螺旋导料结构会反向推送物料，配合底部铲齿的导向间隙，将筒内物料顺畅倾卸而出，无需额外设置卸料闸门结构，大幅简化了整体传动链路，降低了小型装置的故障概率。从安装边界来看，装置整体为回转体结构，最大外径与总高度的比例控制在1.2:1，安装时仅需预留出筒体旋转所需的径向安全间隙，以及顶部轴系的连接空间即可，无需额外设置复杂的支撑机架，可直接挂载在小型移动平台的前端执行机构上，适配小型巡检机器人、桌面作业机械臂的末端执行需求。设计过程中针对3D打印的工艺特性做了多处优化，所有壁厚均控制在1.5mm以上，避免打印过程中出现壁厚不足导致的透壁、翘曲问题，所有转角位置均做了R0.5mm的圆角过渡，减少打印过程中的应力集中，同时避免尖角位置在作业过程中出现磕碰崩损。装置的作业逻辑融合了斗轮挖掘机的连续挖掘特性与螺旋输送机的密闭输送优势，相比传统的单斗挖掘结构，连续作业效率提升40%以上，同时密闭式筒体结构可以避免粉状、颗粒状物料在输送过程中的扬尘问题，适合在室内演示、小型实验工况下使用。
