日立挖掘机配套格栅式液压抓斗结构

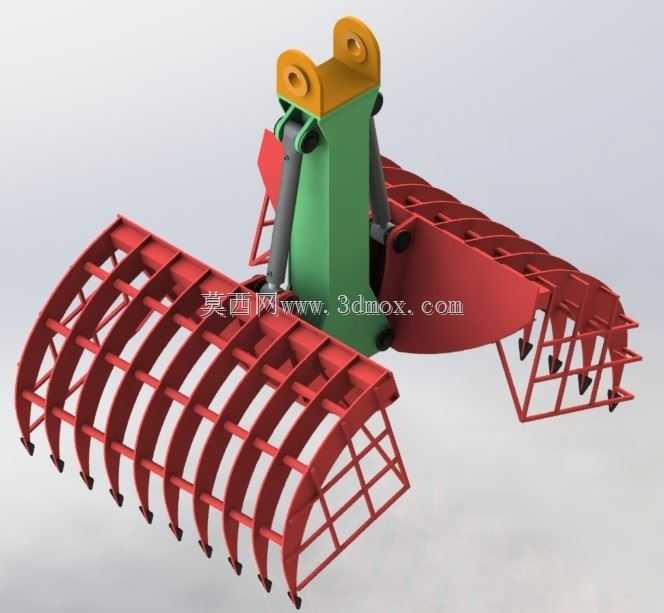

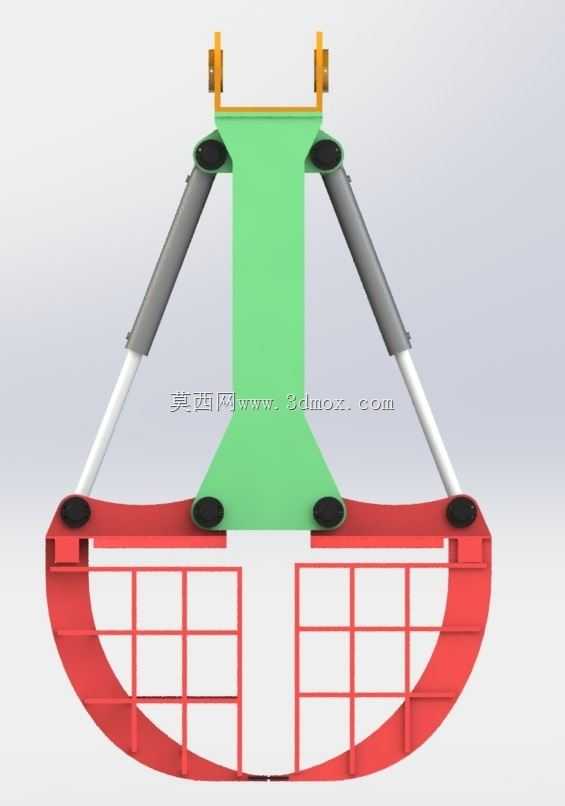

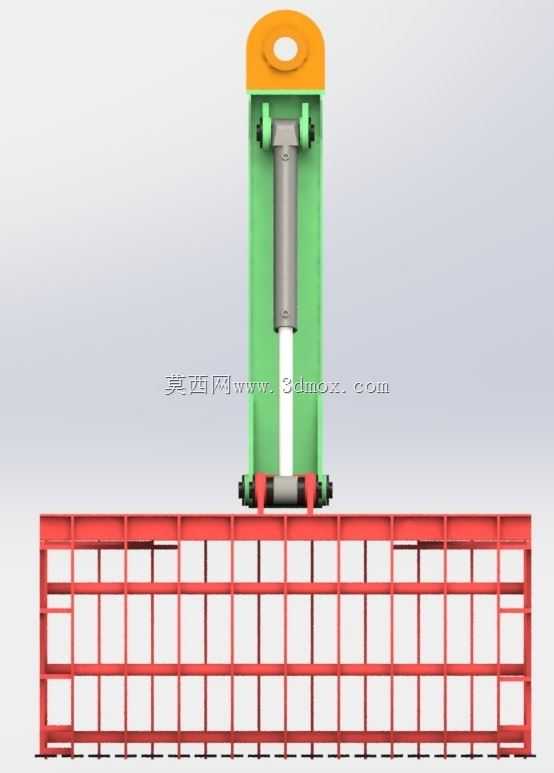

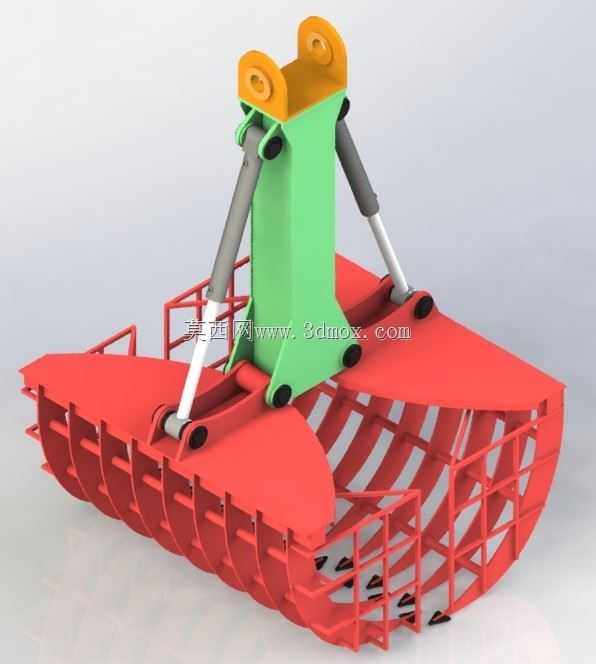

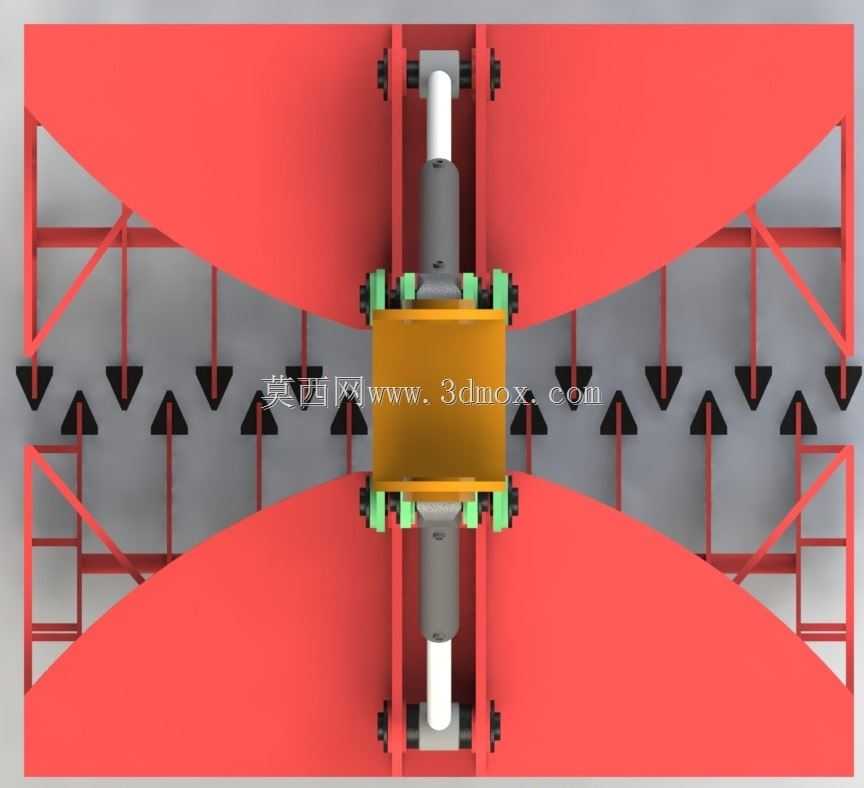

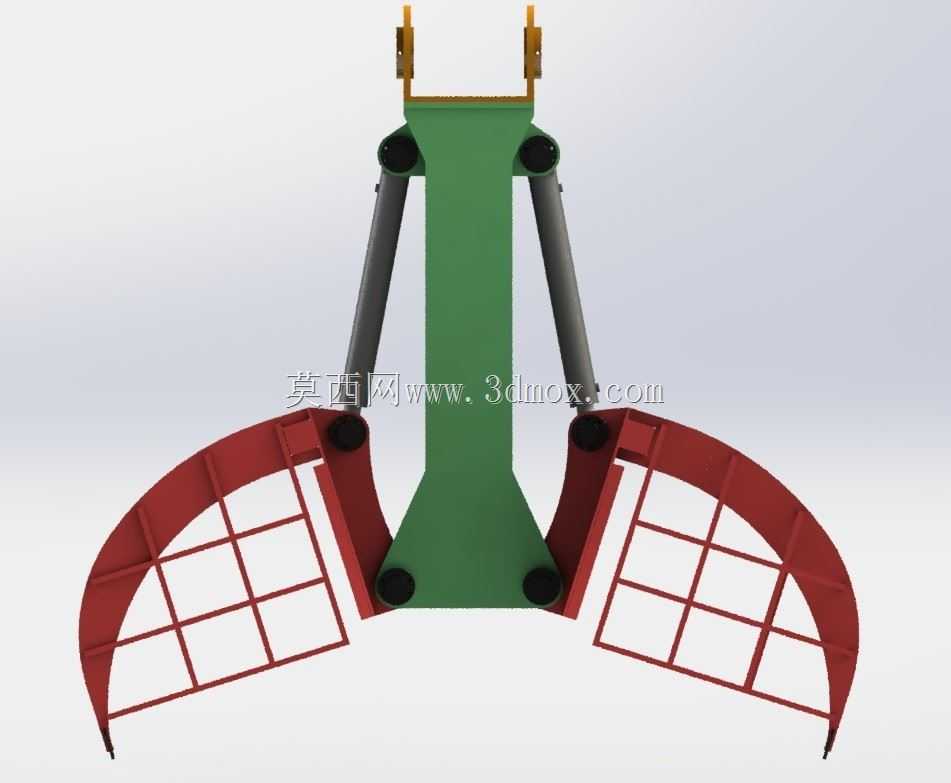

这款格栅式液压抓斗是适配日立系列挖掘机的前端作业属具，主要面向散料分拣、废钢装卸、石块抓取、生活垃圾清运等作业场景，相比传统封闭式挖斗，格栅结构可在抓取过程中自动漏除物料夹带的泥沙、碎渣，减少无效负载，提升散料分类作业的效率。从结构设计来看，抓斗采用双瓣对称开合布局，上部连接架设置两个同轴铰接耳板，用于和挖掘机小臂前端的销轴连接，耳板孔径与间距匹配日立对应吨位挖掘机的安装尺寸，无需额外改装连接法兰即可完成挂载，安装边界充分考虑了挖掘机小臂的俯仰行程，避免开合过程中与小臂结构发生干涉。两侧的液压油缸采用斜向对称布置，油缸一端铰接在上部连接架的侧方支座，另一端铰接在斗瓣的外侧驱动臂上，油缸伸缩时可带动两个斗瓣绕中部铰接轴转动，实现开合动作，这种布置方式可让油缸输出的推力直接转化为斗瓣的夹持力，抓取大块物料时咬合力充足，不会出现物料滑脱的情况。斗瓣部分采用格栅式焊接结构，主受力板采用加厚耐磨钢板切割成型，横向与纵向的格栅筋板按照受力梯度排布，在斗瓣刃口位置额外焊接了耐磨齿块，提升抓取硬质物料时的抗磨损性能，格栅间隙根据常见作业物料的尺寸设定，既保证漏渣效果，又不会让有效抓取的物料从间隙掉落。上部的连接架采用箱型焊接结构，内部设置加强筋板，承受抓取作业时的偏载与冲击载荷，油缸铰接位置的销轴孔内镶嵌有耐磨铜套，可减少日常作业中的铰接磨损，延长维护周期。设计过程中充分考虑了作业时的受力分布，斗瓣在闭合状态下，夹持力的传递路径从油缸驱动臂沿斗瓣主肋板直达刃口，无应力集中的薄弱截面，可适配废钢场、采石场、拆迁工地、垃圾处理场等多种复杂作业环境，在抓取不规则形状的物料时，双瓣的开合角度可根据物料大小实时调整，配合挖掘机的回转动作，可完成物料的堆垛、装卸、分拣等多类作业，相比人工分拣或者普通挖斗作业，作业效率可提升数倍，同时格栅结构的自重比同容积封闭式挖斗更轻，可在同等挖掘机吨位下提升有效抓取载荷。
