直流脉宽调速调光控制模块结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:291099
  • 直流脉宽调速调光控制模块结构设计

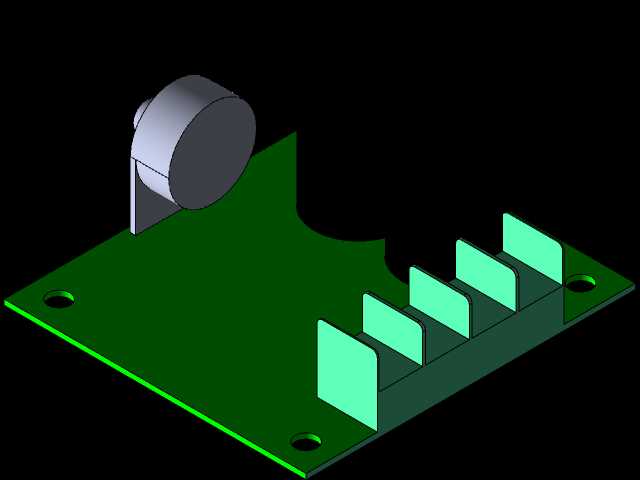

在小型直流驱动与照明调控的工程场景里,这类脉宽控制模块的应用覆盖范围极广,从小型输送线的微型直流电机转速匹配,到设备操作面板的LED背光亮度调节,再到小型实验台的直流负载功率调控,都能见到这类结构的身影。不同于开停式的通断控制,该模块通过调节直流输出脉冲的占空比,在不改变供电电压峰值的前提下调整负载端的平均输出功率,既避免了变阻调速带来的额外功耗发热,也能让直流电机的运转转速保持更平稳的线性调节区间,LED调光过程中也不会出现低亮度下的频闪问题。从结构设计层面来看,模块采用环氧玻纤基板作为承载基底,基板边缘预留了两个对称的安装通孔,安装孔位的间距匹配常规小型电控盒的内部安装柱尺寸,安装时可直接通过M3螺丝完成固定,不需要额外设计定制安装支架,能大幅缩短电控系统的组装周期。基板一侧排布的五组接线插片采用大间距设计,相邻插片的爬电距离满足低压直流控制的绝缘要求,接线时可直接对应电源正负极、电机输出端、调光控制端的引脚定义,插片的厚度适配常规6.3mm规格的冷压接线端子,接线后拉扯强度满足工业现场的布线抗振要求。基板上搭载的圆柱型无源蜂鸣器采用侧立贴装的布局方式,既没有占用基板上方的布线空间,也能让蜂鸣器的出声方向正对电控盒的散热开孔位置,故障报警时的声音传递损耗更小,不需要额外增加导音结构。整个模块的外形轮廓做了边角圆弧处理,一侧的内凹避让槽刚好匹配电控盒内部的加强筋位置,装入壳体时不会出现结构干涉,基板的整体厚度控制在1.6mm,符合常规PCB板的通用加工规格,生产时可直接走标准SMT贴装流程完成元件焊接。在实际选型适配时,这类模块的输出回路可承载持续3A以内的直流电流,适配12-24V供电区间的小型直流负载,不管是配套自动化设备的小型散热风扇调速,还是配套设备状态指示灯的亮度调节,或是小型传送带的驱动电机转速控制,都能直接安装使用,不需要额外增加外围驱动电路。结构设计时充分考虑了现场安装的容错空间,安装孔的孔径做了0.2mm的余量设计,即使安装柱的位置存在小幅加工误差,也能顺利完成螺丝固定,接线插片的位置距离基板边缘留有足够的操作空间,接线时手指或压线钳不会和周边结构产生磕碰,提升现场接线的操作效率。
