用于运动跟踪测试的AR标识立方块

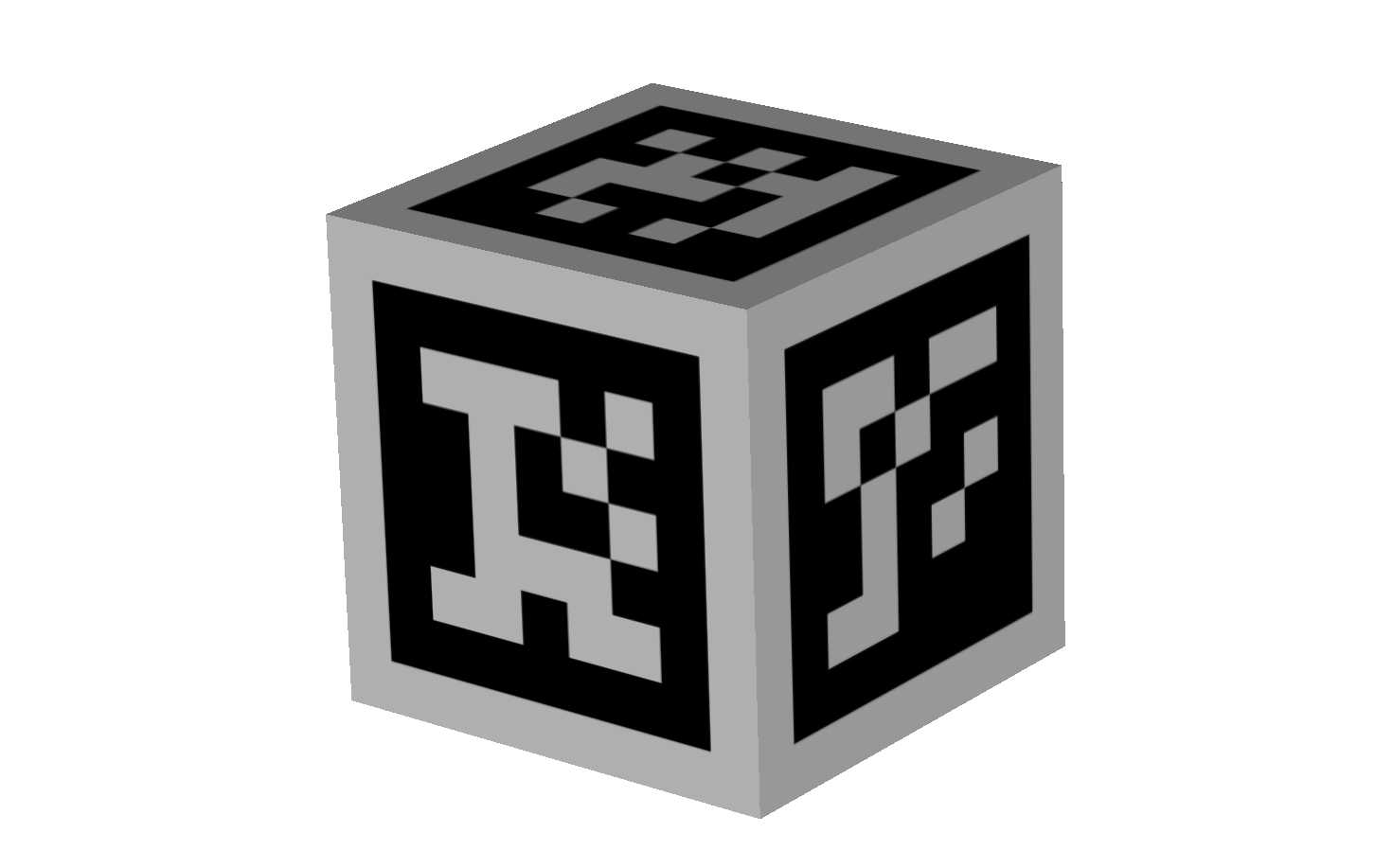

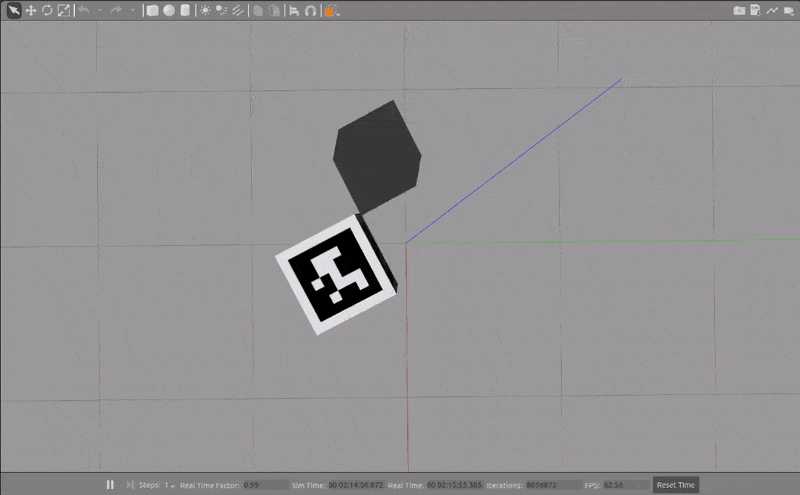

这款AR标识立方块主要面向机器视觉运动跟踪系统的测试验证场景，在仿真环境与实机调试环节都能发挥标定参考的作用。立方块的六个面均印制了独立的AprilTag视觉标识，不同面的标识编码互不重复，能让视觉采集设备从任意观测角度捕捉到至少一个完整的标识图案，避免因视角遮挡导致跟踪丢失的问题。设计阶段优先考虑了视觉识别的鲁棒性，标识的黑白区块对比度做了严格控制，黑色区域的吸光率与白色区域的反光率差值满足工业相机的动态识别阈值，即使在光照存在小幅波动的环境下，也能保证标识角点提取的精度。立方块的棱边做了极小的倒角处理，既不会破坏面与面之间标识图案的完整性，也能避免仿真环境中棱边渲染出现的锯齿伪影干扰识别算法，同时在实体制做时也能减少边角磕碰带来的标识缺损。从安装边界来看，立方块的整体尺寸适配常规工业视觉测试的工作距离范围，当相机工作距离在0.3米到2米区间内时，单个面的标识尺寸能占据相机画面足够的像素占比，满足角点检测的最低像素要求。立方块的重心与几何中心完全重合，在作为运动跟踪靶标使用时，不管是搭载在移动机器人、机械臂末端还是直线运动平台上，都不会因为自身偏心带来附加的位置误差，能直接将标识解算出的位姿作为靶标整体的位姿输出，省去额外的偏心补偿计算步骤。在仿真测试场景中，该立方块可以直接导入物理仿真环境，配合视觉插件完成跟踪算法的闭环验证，六个面的独立标识可以支持立方块做任意角度的翻滚运动，算法可以通过不同面的标识切换完成连续位姿跟踪，不会因为标识面转出视野而出现跟踪中断。实机应用时，立方块可以通过底部的安装孔固定在被测运动部件上，安装面的平面度控制在0.1mm以内，保证安装后立方块的姿态与被测部件的姿态基准统一，不需要额外做安装面的适配校准。标识的印制位置与立方块的基准面做了严格的位置对齐，每个标识的中心都与对应面的几何中心重合，标识的边缘与立方块的棱边保持平行，这样在解算位姿时，标识坐标系与立方块本体坐标系的转换矩阵可以直接通过几何关系推导，不需要做额外的手眼标定来修正坐标系偏差。
