NEMA17规格Y轴电机直角安装固定座

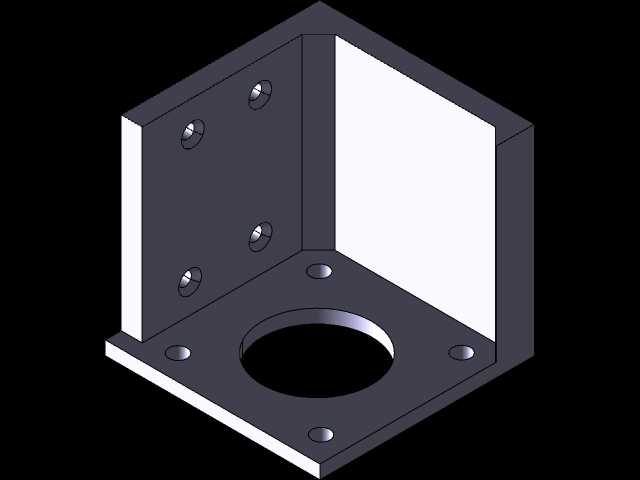

这款直角结构的安装支座，主要适配NEMA17规格的步进类驱动电机，在桌面级数控运动平台、小型线性滑台模组、DIY雕刻传动单元的Y轴传动布局中应用十分广泛。日常做小型自动化传动结构选型时，Y轴作为承载X轴运动组件的核心传动侧，电机的安装同轴度、固定刚性直接影响整轴的传动精度与运行稳定性，这类L型一体折弯式的固定座，刚好能解决垂直立面与水平安装面的过渡固定需求，不需要额外拼接多块板材做转接，能有效减少装配累计误差。从结构设计逻辑来看，支座采用两个互相垂直的安装基准面，垂直立面预留了对应NEMA17电机的安装孔位，四个沉头孔的孔位间距严格匹配标准42mm步进电机的安装孔距，沉头深度刚好容纳常规内六角圆柱头螺丝的头部，装配后螺丝端面不会突出立面，避免和电机端盖产生干涉。水平安装面的中心预留了大直径过孔，刚好能穿过电机输出轴端的联轴器，不会在电机运转时和轴系、联轴器产生刮蹭，水平面上的四个固定沉孔，用于将整个支座锁定在设备的型材安装面或者台板基准面上，孔位排布兼顾了2020、2040常规工业铝型材的槽距，不需要额外做转接板就能直接固定。实际装配过程中，两个垂直面的垂直度公差控制在0.05mm以内，能保证电机输出轴和Y轴传动丝杆、同步轮的平行度要求，避免因为安装面倾斜导致的联轴器偏磨、同步带跑偏问题。一体折弯的结构相比拼接式固定座，抗振动性能更好，在电机频繁正反转、快速启停的运动工况下，不会出现拼接面松动移位的问题。安装边界方面，垂直立面的高度刚好覆盖NEMA17电机的机身安装端厚度，不会过度遮挡电机机身的散热面，水平底座的外延尺寸控制在合理范围，不会占用过多Y轴的运动行程空间，对于行程紧凑的小型运动设备来说，能有效压缩安装空间，提升设备内部的空间利用率。做结构设计时，这类固定座的壁厚通常根据负载情况选择3-5mm的板材加工，足够承载电机自重以及传动过程中的径向反作用力，不会因为长期受力出现安装面变形的问题。
