七比特格雷码滑块位置检测选择装置

在直线位移检测的工业场景里，这类格雷码选择装置常被集成在长行程直线运动机构中，承担滑块实时位置反馈的核心作用，常见于自动化仓储的堆垛机定位、大型机床的轴系位置校验、长距离输送线的工位精准停靠等场景，相比增量式编码器，格雷码编码的绝对位置输出特性不会因为断电丢失位置信息，重新上电后无需回零即可直接读取当前位置，大幅减少设备重启后的校准流程。

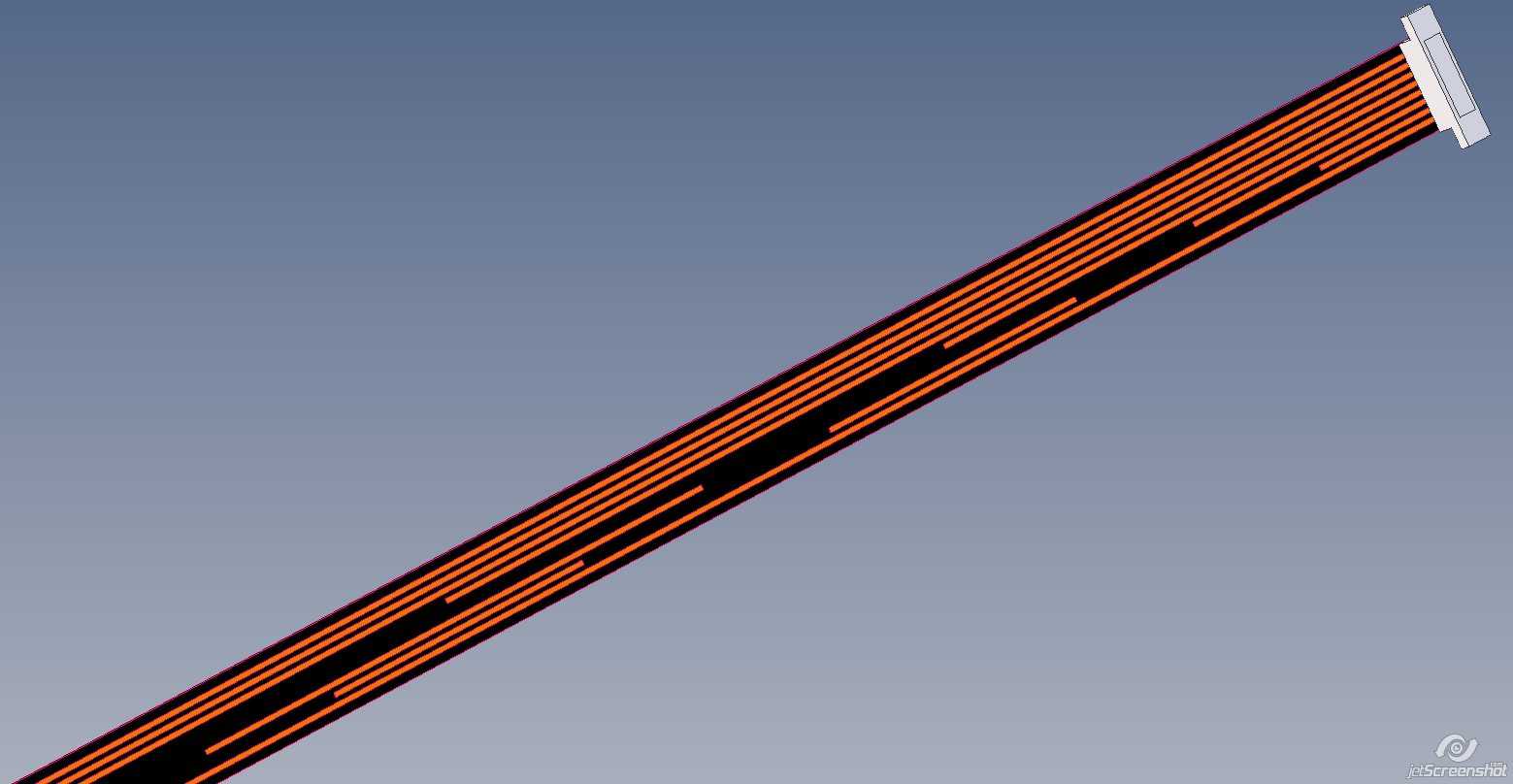

该装置的核心检测逻辑依托7位格雷码编码实现，单圈或单行程内的编码具备相邻位仅一位跳变的特性，从根源上避免了普通二进制编码在位置切换时出现的多位同时跳变带来的读数误码问题，位置检测增量可适配两种行程规格，短精度场景下每250mm输出一个位置编码，长行程场景下可覆盖25m的检测范围，能适配不同规模的直线运动设备需求。装置的编码基体采用非导电封装化合物制作黑色绝缘区段，与经过精密加工形成灰色代码的铜板共同组成编码轨道，读数端通过滚轮滑块与编码面持续接触，依靠导电与非导电区域的导通差异识别编码位状态，这种接触式读取结构抗电磁干扰能力强，在车间复杂电磁环境下不会出现光磁类编码器易受干扰的读数跳变问题。

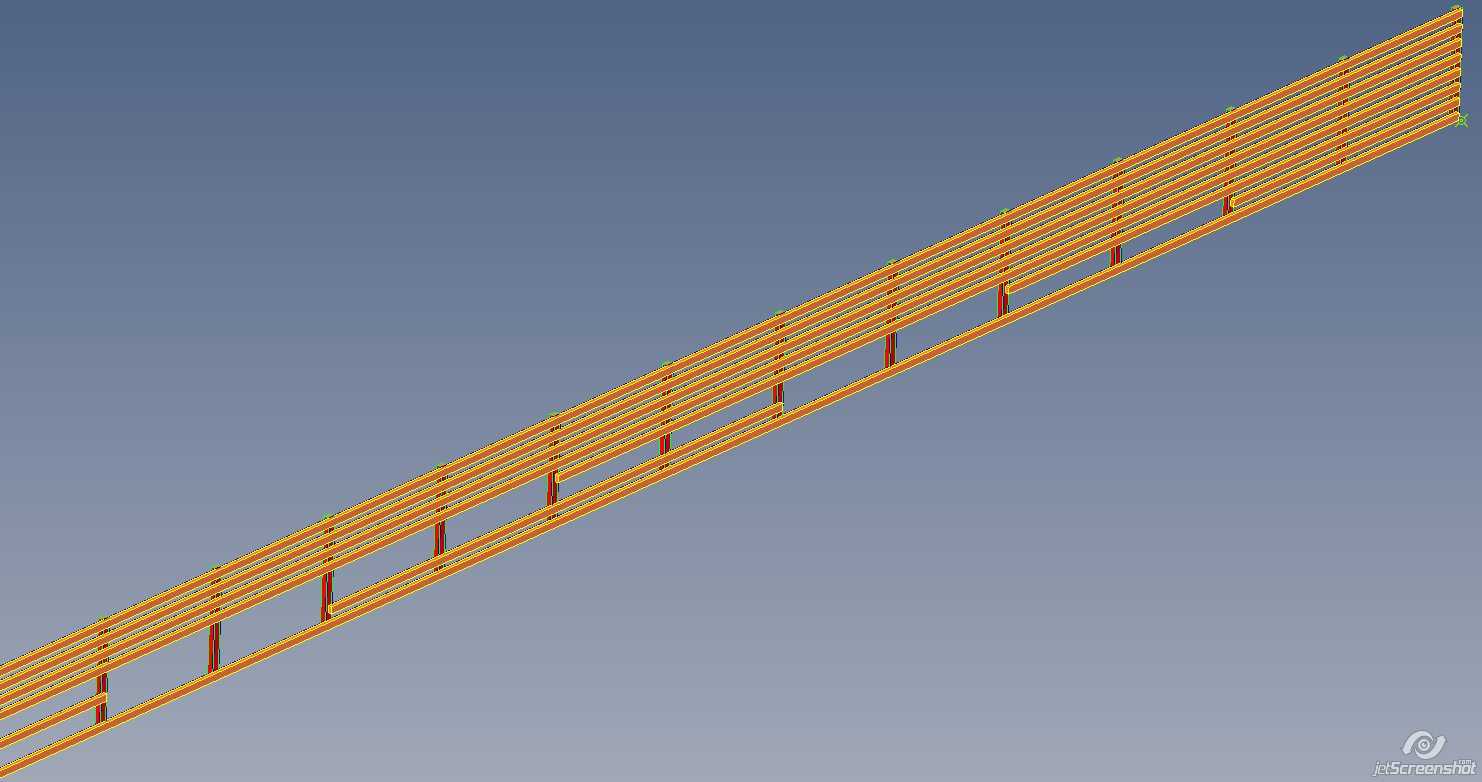

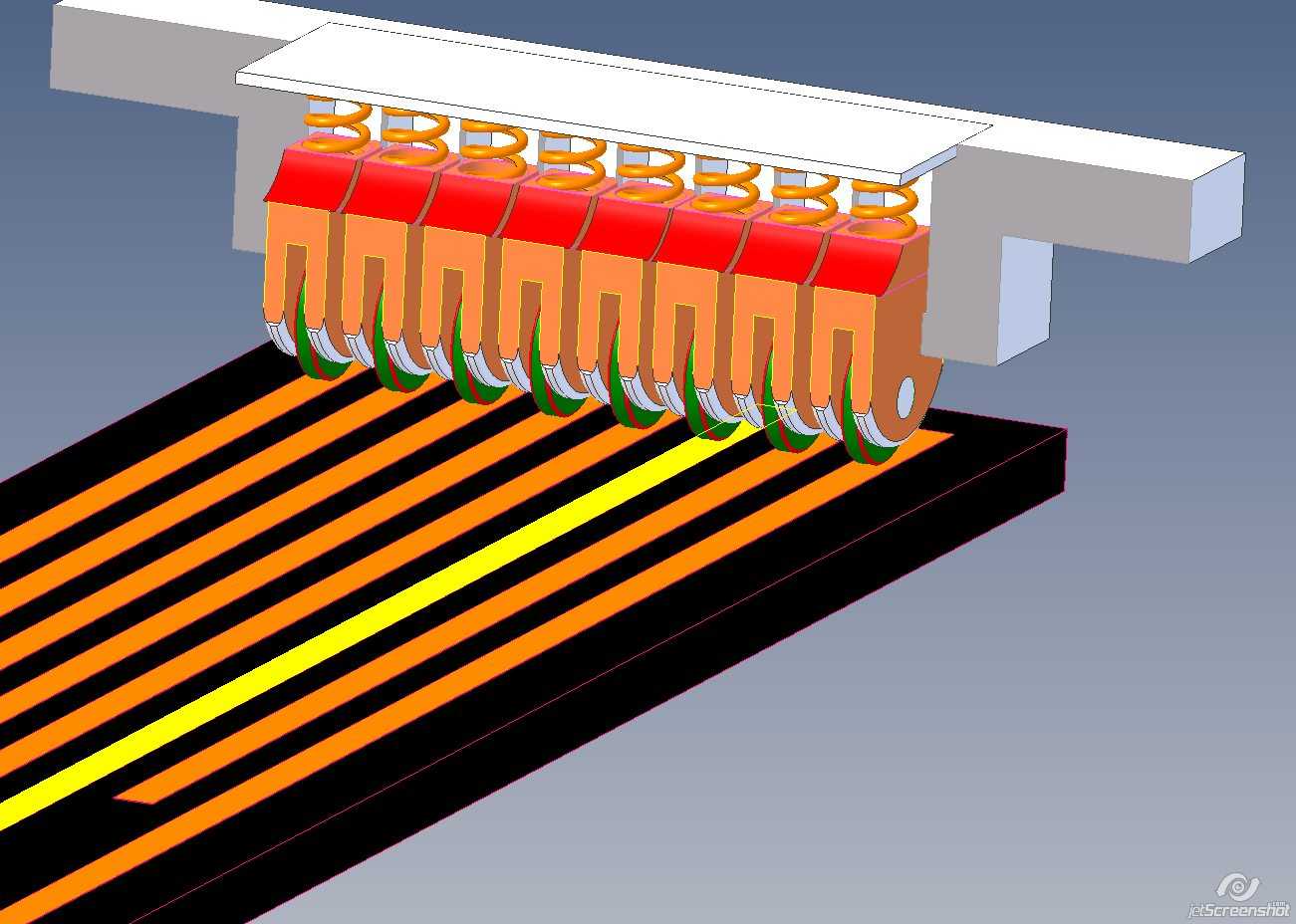

从设计维度来看，编码轨道采用长条带状结构，整体厚度控制在薄型区间，可直接嵌入安装在直线运动机构的基座侧面，不需要额外预留较大的安装空间，端部的接线端采用排线引出结构，可直接对接设备的IO采集模块，接线逻辑简单，不需要额外的信号转换电路。滚轮滑块的读数头采用弹性压合结构，能自适应编码面的微小安装公差，长期运行时不会因为设备振动出现读数头脱离编码面的情况，非导电封装层具备耐磨特性，可承受滚轮滑块长期往复摩擦的损耗，延长装置的整体使用寿命。

安装边界上，编码轨道的安装基面需要保证直线度公差在合理区间，避免因为基面变形导致编码面弯曲，影响滚轮滑块的顺畅滑动，读数头与滑块的运动部件采用刚性连接，保证两者的运动同步性，不会出现相对位移带来的检测误差，整体装置不需要额外的辅助安装支架，可通过沉头螺钉直接固定在设备的安装基准面上，集成适配难度低，适合各类需要绝对位置检测的直线运动机构改造或全新设计选型参考。
