FRC赛事竞技用2009款参赛机器人结构

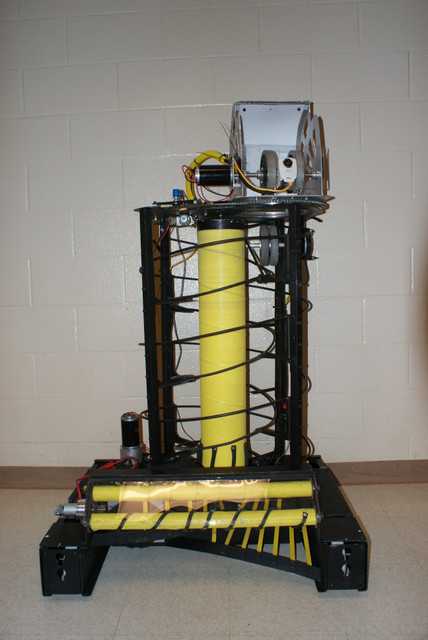

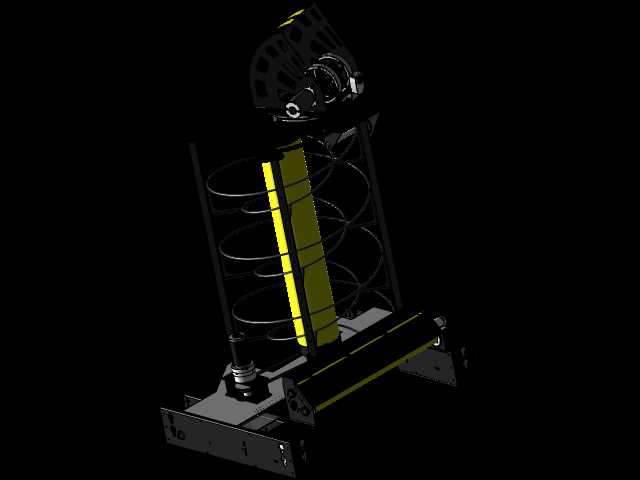

这套竞技机器人结构面向青少年机器人对抗赛事的实战场景设计，核心用途是在赛事规则限定的场地内完成指定物料拾取、投射、场地机动以及对抗防守动作，适配赛事中需要快速完成得分任务的竞技需求。从结构布局来看，整机采用分层式框架设计，底部为行走驱动安装基座，预留了标准轮组、驱动电机以及传动组件的安装位，基座的安装孔位按照赛事常用的标准型材间距排布，方便参赛队伍根据自身战术需求调整轮距、更换不同抓地力的行走轮组，基座底部距离地面的预留间隙经过反复校核，能够顺畅通过场地内的常规坡道与障碍凸起，不会出现底盘剐蹭影响行进的问题。中部为物料存储与抬升机构，采用螺旋导槽配合竖直抬升导轨的结构设计，螺旋导槽的曲率经过反复验算，能够让圆柱状赛事物料在重力作用下顺畅下滑至抬升工位，不会出现卡料、堵料的情况；竖直抬升组件采用双光轴导轨配合同步带传动的方案，抬升行程覆盖从物料拾取位到顶部投射位的全高度范围，抬升过程中负载的重心始终落在导轨支撑区间内，避免高速抬升时出现结构晃动、定位偏移的问题。顶部为投射执行机构的安装位，预留了弹射组件、角度调节舵机的安装接口，投射角度的调节范围覆盖赛事得分区的不同投射距离需求，机构的安装边界做了收窄处理，避免对抗过程中突出结构被对方机器人剐蹭损坏。整套结构的框架连接采用标准件拼接方案，所有受力节点都做了加强筋设计，在保证整体结构强度满足对抗碰撞需求的前提下，尽可能压缩了整体自重，预留出足够的重量配额给驱动、控制以及功能扩展组件。设计过程中充分考虑了赛事现场的快速拆装维护需求，所有功能模块都采用独立安装板固定，单个模块出现故障时可以快速整体更换，不需要拆解整机组装结构，能够大幅缩短赛事间隙的维护调整时间。走线槽的预留位置沿着框架内侧排布，既可以避免运动过程中线路被拉扯磨损，也不会额外占用外部安装空间，不会对其他功能组件的运动行程造成干涉。
