火星探测车用摇臂式转向行走机构

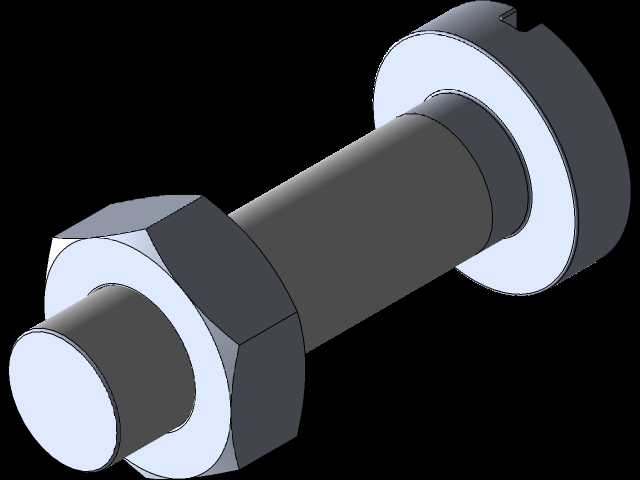

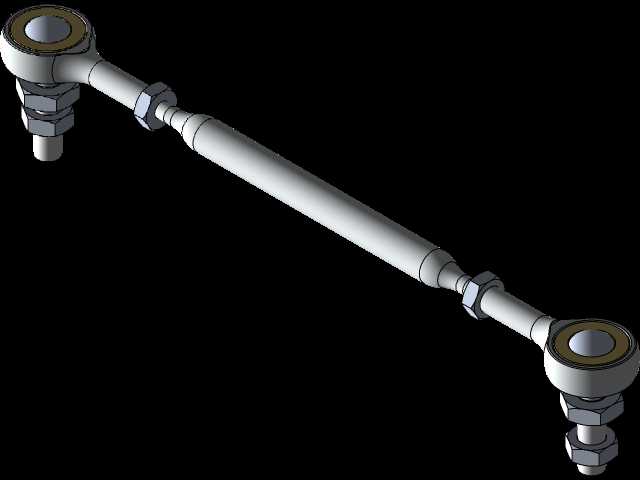

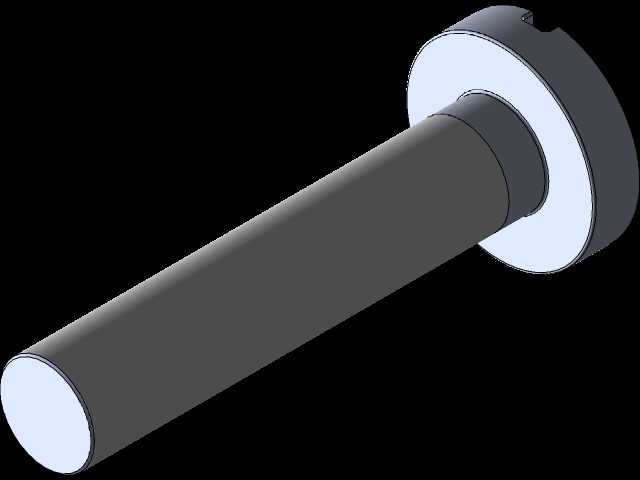

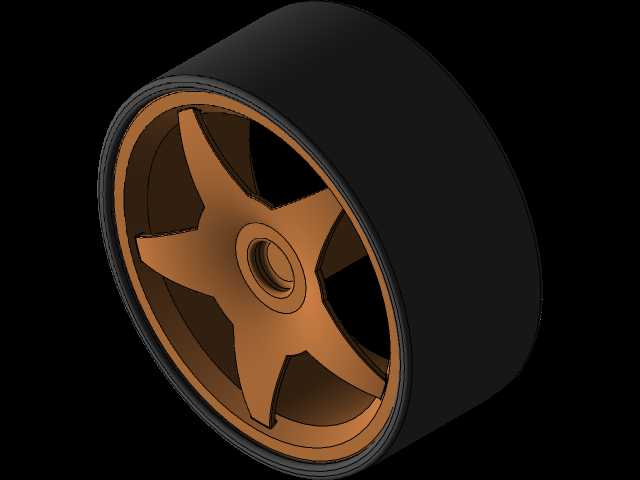

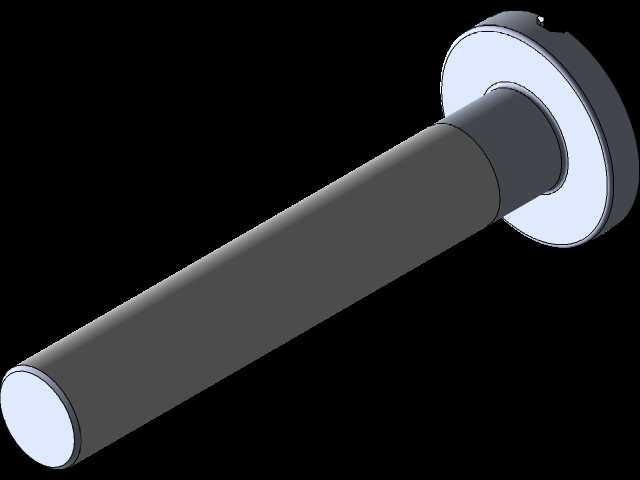

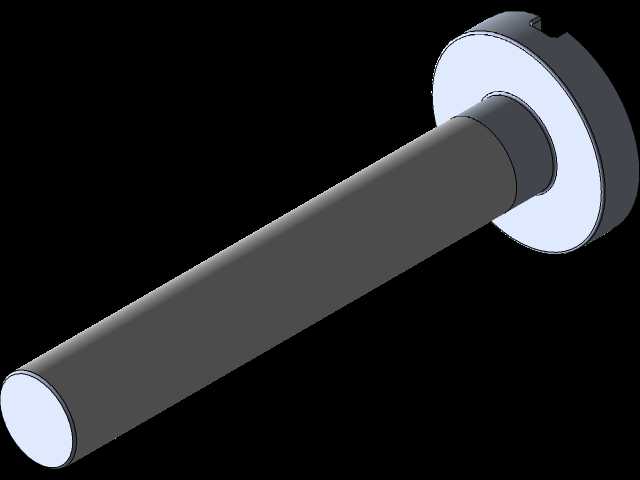

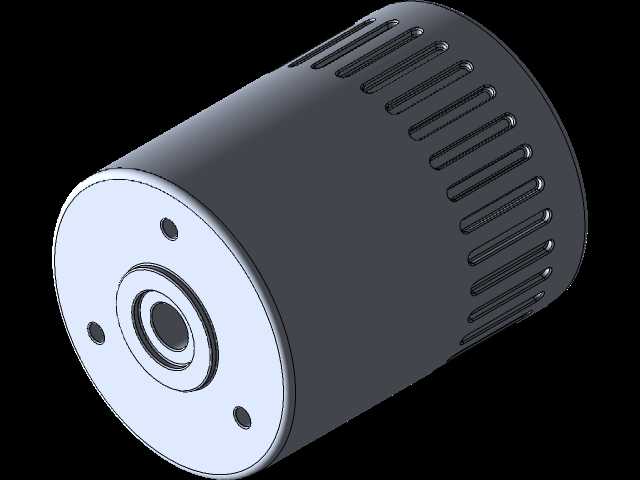

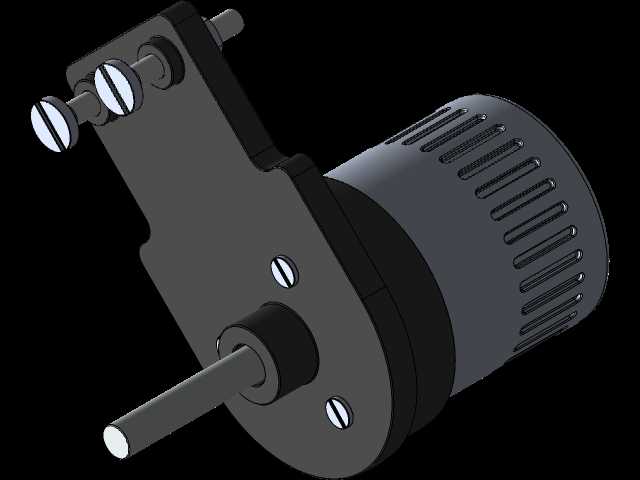

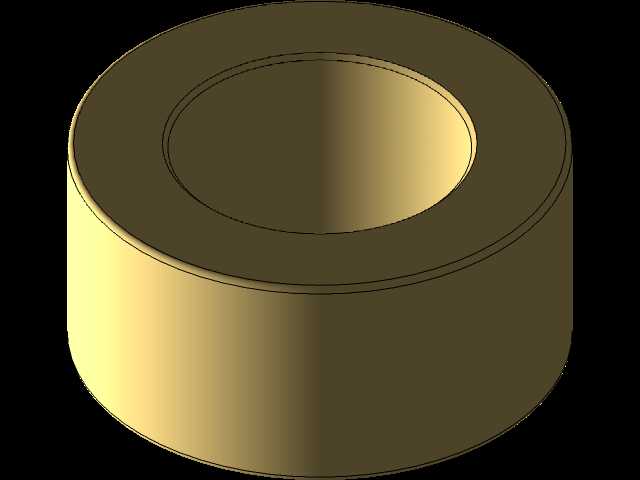

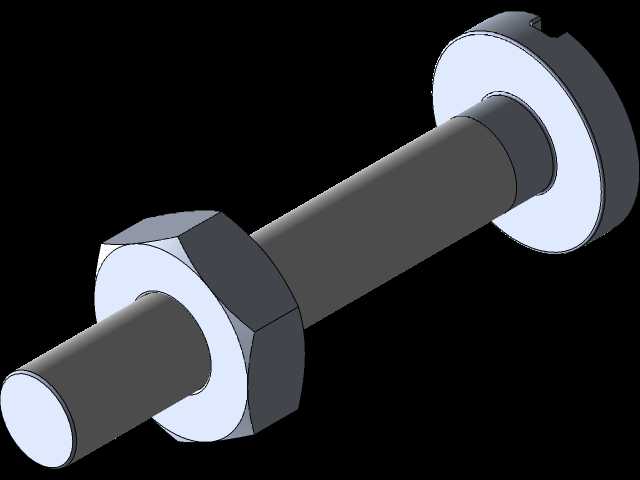

在深空探测领域，地外天体表面的非结构化地形对行走机构的地形适应能力提出了极高要求，这款摇臂转向架机构正是针对火星表面遍布砾石、起伏落差大、地表附着系数不稳定的工况设计，核心作用是让探测车在无人工实时操控的前提下，自主通过崎岖地貌，同时保持车体姿态平稳，避免车载探测仪器因剧烈颠簸出现校准偏移、结构损坏等问题。从结构设计逻辑来看，该机构采用多段铰接式摇臂布局，将行走轮组通过摇臂构件与主车体连接，每段摇臂都具备独立的摆动自由度，当单侧车轮遇到凸起障碍时，对应段摇臂会绕铰接轴自适应抬升，将轮组的抬升位移尽可能消解在摇臂的摆动行程内，不会直接传递到主车体，大幅降低车体的俯仰、侧倾角度，保证车载太阳能板、探测镜头、通信天线等部件始终处于相对稳定的工作姿态。不同于常规地面车辆的刚性底盘悬挂，这套机构的摇臂铰接点位置经过反复迭代计算，在保证足够结构强度的前提下，尽可能扩大单轮的上下浮动行程，配合多轮组的载荷分配设计，即使单轮临时失去地面附着力，其余轮组依然能保持足够的抓地力，不会出现整车打滑陷困的情况。从安装边界来看，整套转向架沿车体纵向布置，主安装面与探测车底盘下部的安装梁直接对接，铰接部位采用耐磨衬套配合销轴的连接方式，既保证转动灵活性，又能适应火星表面大温差环境下的材料形变，不会出现卡滞问题；摇臂构件采用轻量化镂空结构设计，在保证抗冲击载荷能力的前提下尽可能降低自身重量，减少探测车发射阶段的载荷负担。行走轮组采用小直径多轮布局，配合摇臂的角度补偿，能够顺利越过高度接近轮径1.5倍的垂直障碍，同时在通过凹陷地形时，摇臂会带动轮组向下伸展，始终保持轮面与地表的有效接触，避免轮组悬空失去动力。在转向功能实现上，该机构将转向驱动单元集成在前端轮组的安装位，通过差速配合摇臂的角度自适应，能够实现极小半径的原地转向，适配火星表面狭窄的岩石间隙通行需求，不需要预留过大的转向空间，提升探测路径的选择灵活性。整套机构没有采用复杂的主动悬挂控制结构，完全依靠机械结构的自适应特性实现地形适配，结构可靠性更高，能够在长时间无维护的地外探测任务中保持稳定工作状态，避免电控部件失效带来的行走故障。
