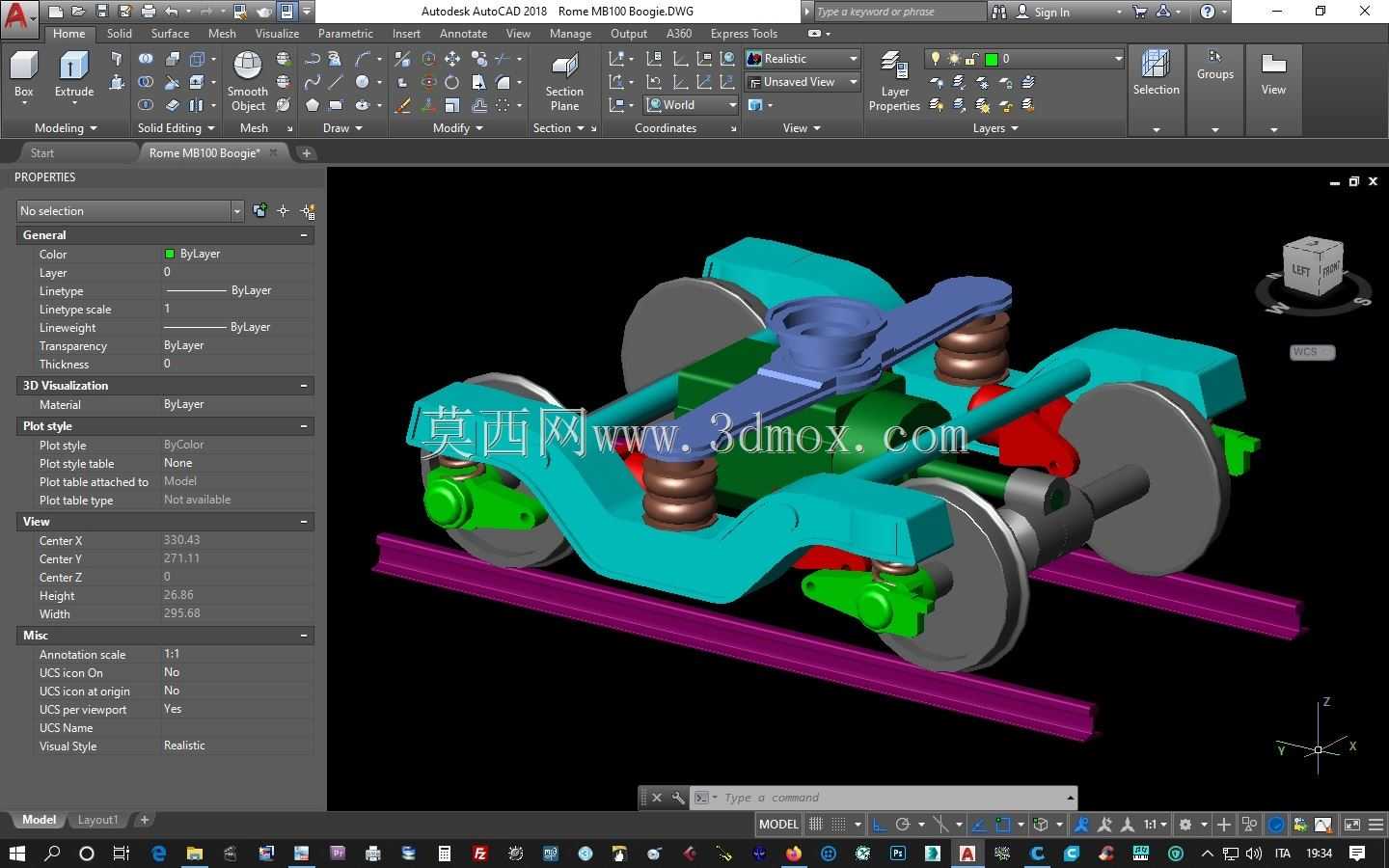

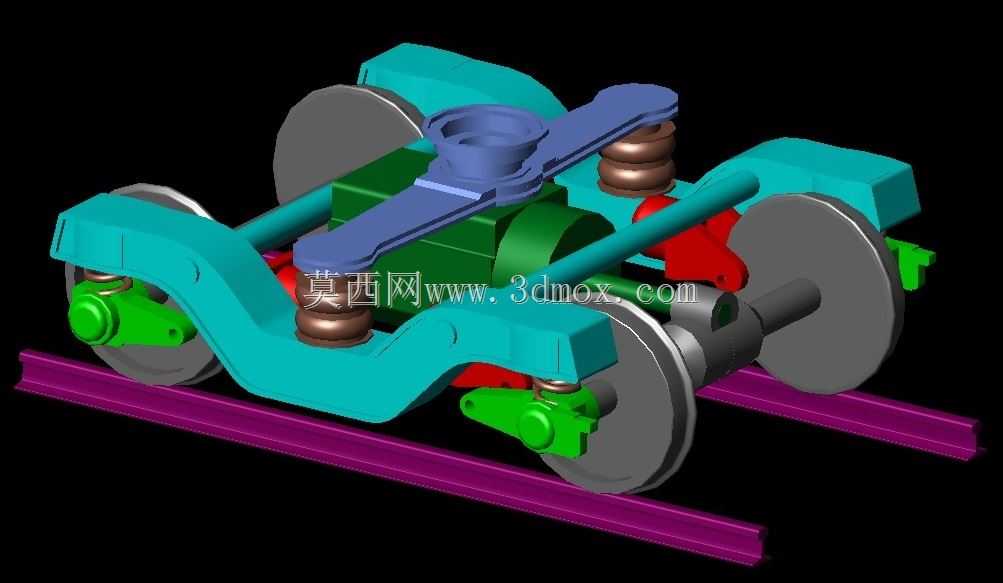

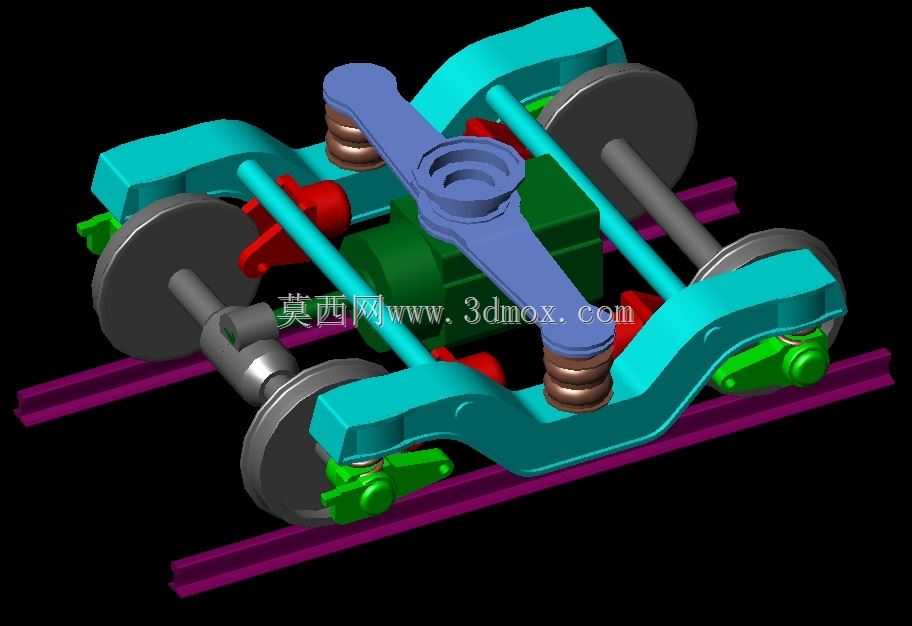

罗马地铁列车布吉B-B1系走行部结构

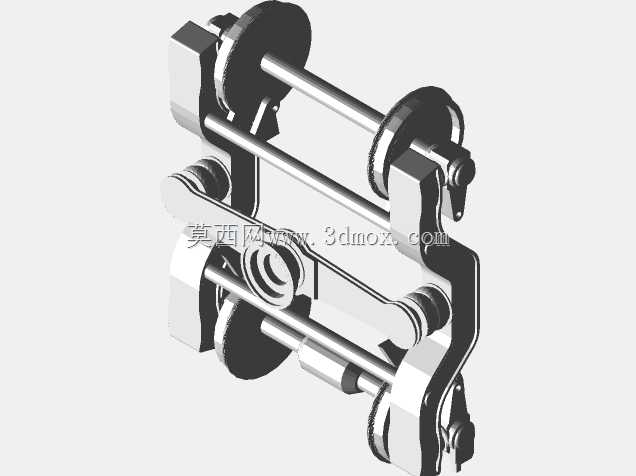

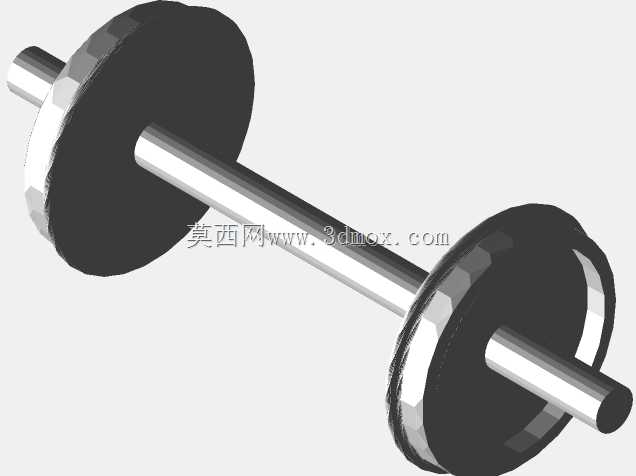

城轨交通领域中，走行部直接决定车辆运行的平稳性、安全性与承载能力，罗马地铁布吉B-B1系列走行部适配城市地下线路的小半径曲线、频繁启停的运营工况，是支撑车体、传递载荷、实现导向与牵引制动功能的核心部件。该走行部采用两轴布局，轮对直接与钢轨接触，承担垂向、横向与纵向的全部载荷传递，轴箱定位结构采用单侧定位臂搭配弹性节点的设计，既能够约束轮对的横向与纵向位移，保证轮对在曲线通过时的自导向能力，又能过滤线路传来的高频振动，避免振动直接传递至构架与车体。构架作为走行部的承载基体，采用箱型焊接结构，整体刚度分配经过多工况迭代优化，侧梁与横梁的连接位置避开应力集中区域，一系悬挂采用螺旋钢弹簧搭配垂向减振器的组合，设置在轴箱与构架侧梁之间，能够缓冲线路不平顺带来的垂向冲击，钢弹簧的刚度参数匹配轴重要求，保证空重车状态下的悬挂挠度处于合理区间，避免出现车体倾斜或悬挂压死的问题。二系悬挂采用旁承承载结构，搭配横向减振器与抗侧滚装置，能够抑制车体的侧滚与横向摆动，提升乘客乘坐的舒适度，同时传递车体与构架之间的横向与纵向载荷。牵引装置采用中心销搭配牵引拉杆的结构，将车体与构架之间的牵引力、制动力进行传递，牵引拉杆的铰接点位置经过动力学仿真优化，能够降低车辆通过曲线时的轮对横向力，减少轮缘磨耗。基础制动装置采用单元式制动器，安装在构架侧梁的对应位置，制动时闸瓦直接作用于车轮踏面，制动响应速度快，制动力分配均匀，适配地铁车辆频繁制动的运营需求。走行部的各部件安装边界严格匹配罗马地铁的限界要求，轮对内侧距、车轮直径、构架整体宽度与高度均符合线路的土建限界标准，避免车辆运行时与线路设备发生干涉。在设计过程中，针对地下线路的潮湿、多粉尘环境，各铰接位置均设置密封结构，轴箱采用迷宫式密封搭配润滑脂腔，能够阻挡粉尘与水汽进入轴承内部，延长部件的维护周期。牵引电机与齿轮传动装置安装在构架横梁位置，通过弹性吊座与构架连接，减少电机工作时的振动向构架传递，齿轮箱的输出端与车轴采用过盈配合连接，传动效率高，能够满足车辆最高运行速度下的动力传递需求。该走行部的结构设计充分考虑了日常维护的便捷性，各易损部件均预留足够的操作空间，减振器、闸瓦等部件可实现快速更换，无需拆解大型结构，降低运维的时间成本与人力成本。
