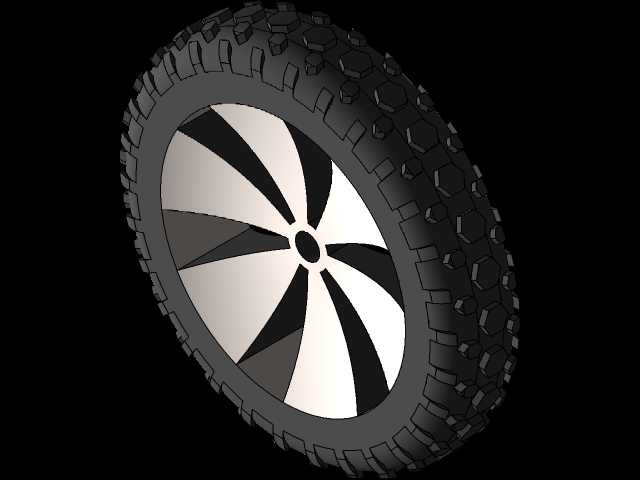

机器人手推车防滑辐条式行走轮结构

这款行走轮主要适配厂区物料转运类小型手推机器人、车间短途配送无人手推车的行走端使用，日常作业场景覆盖平整环氧地坪、轻度不平整水泥路面、车间拼接钢板地面等常见工业室内通行场景，可承载单轮额定范围内的设备自重与搭载物料总重，满足低速行走、频繁启停、小半径转向的移动作业需求。从结构设计来看，轮体分为外圈橡胶胎体与内部辐条轮毂两部分，胎面采用块状凸起防滑花纹设计，花纹块边缘做了小角度倒角处理，既可以在干燥地面提供足够的抓地力，避免起步、制动时出现打滑空转，也能在地面存在少量切削液残留、细小粉尘的工况下，通过花纹块的间隙排出接触面的异物，维持稳定的附着性能，同时块状花纹的耐磨性能优于连续条形花纹，适配工业场景下长时间高频次行走的损耗特性。轮毂采用多辐条对称式结构，辐条从中心安装位向外呈放射状均匀分布，这种结构在保证整体支撑强度的前提下，有效降低了轮体自身的转动惯量，减少驱动电机启动时的负载冲击，同时辐条之间的镂空结构可以在轮体转动过程中带动周边空气流动，对配套的驱动轴端轴承起到一定的辅助散热作用。中心安装位预留了标准轴孔与键槽匹配空间，可适配常规直径的驱动转轴，安装时可通过轴肩定位配合锁紧螺母完成轴向固定，轮体的轴向宽度、外圈直径均匹配小型手推机器人的底盘安装边界，不会超出底盘侧边的防护范围，转向时也不会与底盘的支撑框架、侧边传感器支架产生运动干涉。设计过程中优先考虑了轮体的受力均匀性，辐条的厚度从中心向外圈平滑过渡，避免应力集中导致的辐条断裂问题，胎体与轮毂的结合面做了环形卡槽结构，保证橡胶胎体与硬质轮毂之间不会出现相对转动，长期使用也不会出现胎体脱层、移位的问题。
