SBS轴用开式丁苯橡胶直线轴承结构

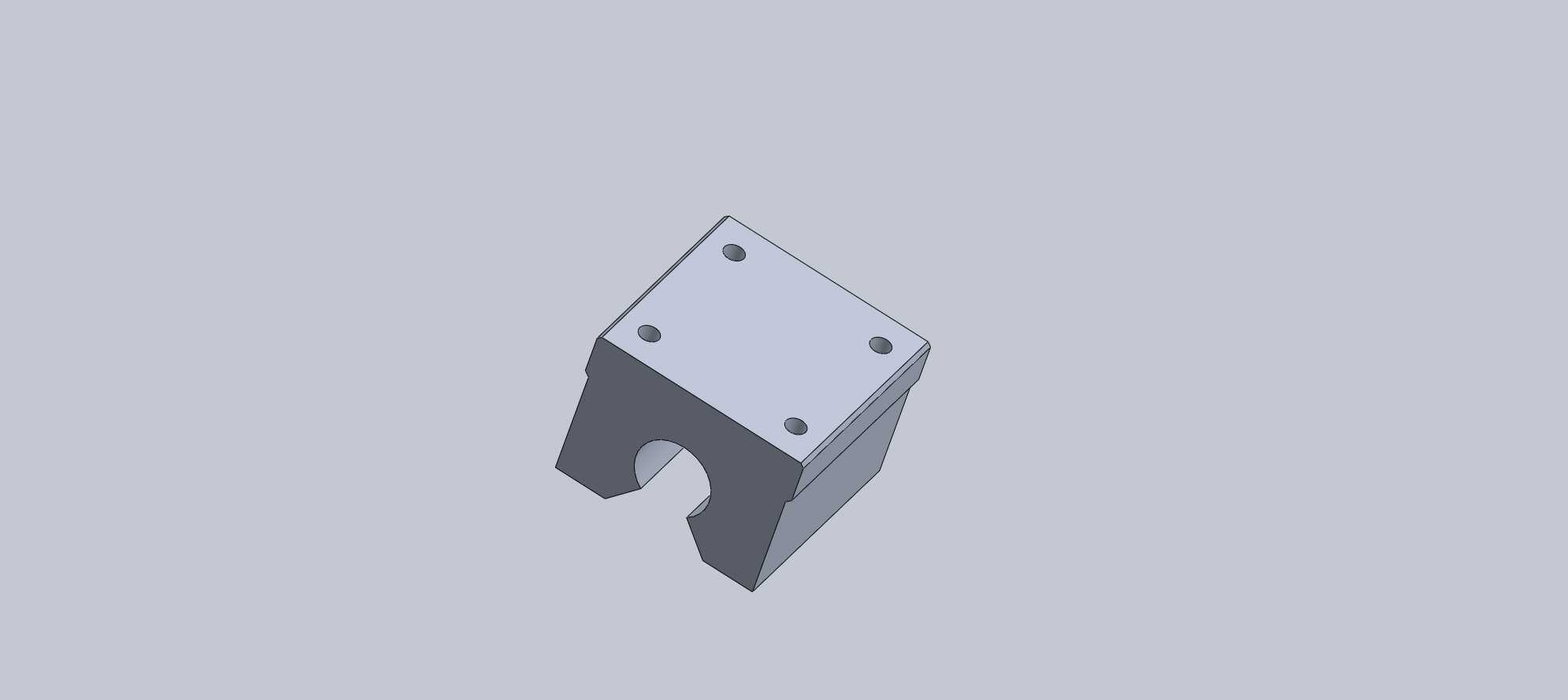

在自动化输送线、精密检测平台、小型数控滑台这类需要做往复直线运动的设备里，开式直线轴承的出镜率一直不低，这款适配SBS轴规格的开式直线轴承，特意选用丁苯橡胶作为内嵌缓冲密封材质，刚好能应对多数普通工业场景下的轻载往复传动需求。和常规闭口直线轴承不同，开式结构的设计初衷，是为了适配支撑轴已经完成两端固定安装、无法从轴端穿装轴承的装配场景，侧面的开口可以直接卡入已架设的光轴，大幅降低后期设备维护、部件更换的拆装工作量，不用拆解整条传动链路就能完成轴承替换。从结构设计来看，这款轴承的方形安装座采用一体化切削成型的结构思路，四个角位预留的沉头安装孔，刚好匹配常规工业铝型材、钢板安装面的孔位间距，安装时直接用内六角螺栓锁紧即可，不需要额外做转接法兰，安装座的底面做了精铣处理，和安装面贴合时能保证0.02mm以内的平面度公差，避免安装倾斜导致的轴承受力不均、磨损加快问题。内嵌的丁苯橡胶材质衬层，一方面能在轴承滑动过程中起到缓冲吸振的作用，抵消滑台快速启停时产生的微小冲击，另一方面橡胶材质自带的密封特性能阻挡车间环境里的浮尘、细小金属碎屑进入轴承滑动接触面，减少轴面的刮擦磨损，延长整体传动副的使用寿命。实际选型时需要注意，这款轴承的开口尺寸是适配对应直径SBS轴的公差范围做的匹配设计，安装前要确认光轴的直线度公差在每米0.1mm以内，轴面粗糙度不超过Ra0.8，不然会出现滑动卡滞、橡胶衬层异常磨损的问题。轴承的整体安装边界做了紧凑化处理，方形座的长宽尺寸控制在适配20、25、30等常用规格光轴的对应区间，不会占用过多滑台的安装空间，对于安装空间受限的小型自动化设备来说，能有效压缩整体结构尺寸。在日常的设备运行中，这类带橡胶衬层的开式轴承不需要频繁加注润滑脂，丁苯橡胶材质本身具备一定的自润滑特性，配合光轴表面的硬化处理层，能在中等运行速度、轻载工况下保持长期稳定的滑动精度，不会出现明显的爬行现象，适合用在对传动平稳性有一定要求、但负载不大的直线传动工位，比如电子元器件分拣滑台、小型包装设备的送料机构、教学实验平台的位移调节单元等场景。建模过程中特意还原了安装座的倒角细节、开口处的圆弧过渡结构，还有沉头孔的深度尺寸，能直接用于设备的整体装配干涉检查，不用再二次修正安装位的尺寸参数。
